Назначение соединителя

2РТТ20КУН3Ш38В «Каскад» (ОТК) — цилиндрический низкочастотный соединитель вилочного типа производства НПО «Каскад», относящийся к серии 2РТТ. Изделие предназначено для соединения и разъединения электрических цепей в электронной, радиотехнической и контрольно-измерительной аппаратуре. Основное назначение — обеспечение надёжного электрического контакта в цепях постоянного и переменного тока при эксплуатации в условиях вибрации, ударов и повышенной влажности.

Данный экземпляр прошёл приемку «ОТК» (отделочный технический контроль), год выпуска — 2024. Артикул товара — 5503, категория — 2РТТ20.

Конструктивные особенности

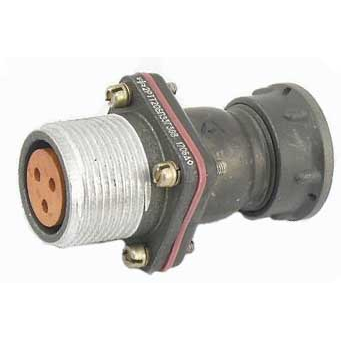

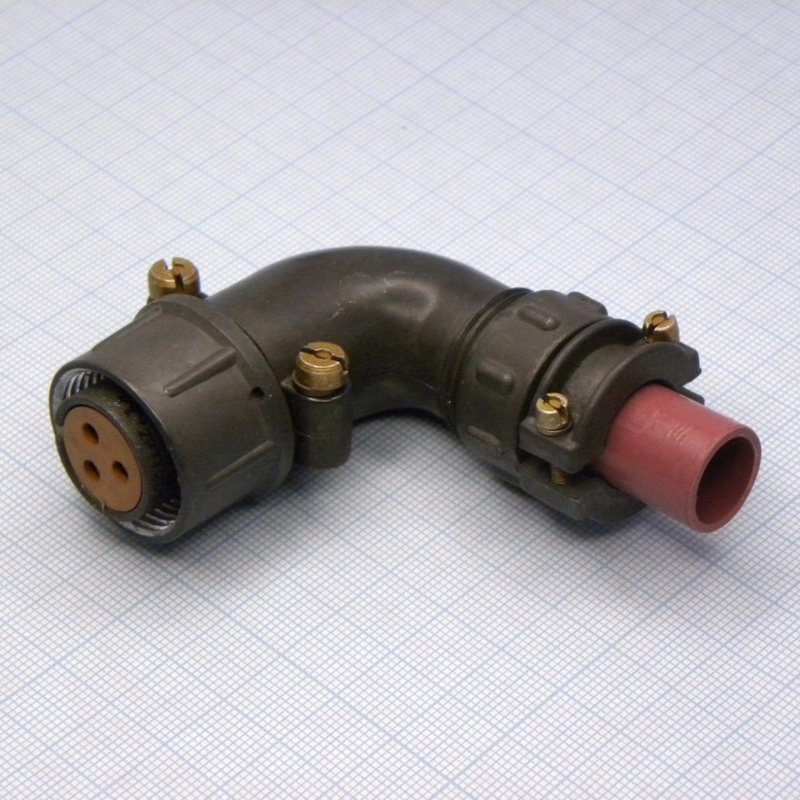

Соединитель выполнен как кабельная вилка с прямым патрубком и гайкой для экранированного кабеля. Корпус цилиндрический, с резьбовым соединением и одношпоночной поляризацией, обеспечивающей правильную ориентацию при подключении. Монтаж контактов — внутренний, объёмный, пайкой, что типично для соединителей серии 2РТТ.

• Тип: кабельная вилка вилочного типа
• Корпус: цилиндрический, резьбовое соединение
• Поляризация: одношпоночная
• Монтаж контактов: внутренний, объёмный, пайкой
• Исполнение: всеклиматическое, негерметичное, теплостойкое и тропико-устойчивое
• Защита: пылебрызгозащищённое исполнение

Технические характеристики

Соединитель работает в цепях постоянного и переменного тока с частотой до 3 МГц при максимальном напряжении до 850 В (амплитудное значение). Контакты рассчитаны на передачу токов, соответствующих типоразмеру 20. Изоляция обеспечивает высокое сопротивление, что характерно для всей серии 2РТТ.

Допустимый диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Наработка составляет не менее 1000 часов при гарантированном числе сочленений-расчленений порядка 500. Изделие выдерживает вибрацию, удары и повышенную влажность.

Применение

Соединитель используется во внутренних цепях различных приборов и блоков, где требуется надёжное соединение при вибрациях, влажности и широком диапазоне температур. Типичные области применения:

• электронная аппаратура;
• радиотехническая аппаратура;
• контрольно-измерительная аппаратура;
• промышленные устройства с применением кабельных соединений.

Благодаря всеклиматическому исполнению и пылебрызгозащищённой конструкции соединитель подходит для эксплуатации в сложных условиях, включая тропический климат и воздействие механических нагрузок.

Приёмка и маркировка

Товар имеет приёмку «ОТК», что подтверждает прохождение отделочного технического контроля на предприятии-изготовителе. Год выпуска — 2024. Маркировка 2РТТ20КУН3Ш38В расшифровывается в соответствии с отраслевой системой обозначений соединителей серии 2РТТ и указывает на типоразмер контактов 20, всеклиматическое исполнение и конструктивное исполнение кабельной вилки с прямым патрубком и гайкой для экранированного кабеля.
