Назначение и область применения

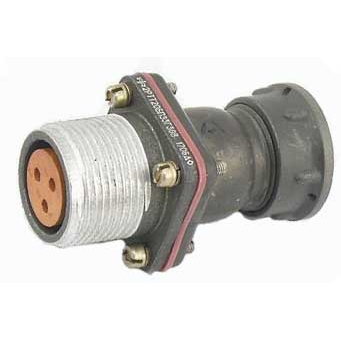

Соединитель 2РТТ20КУН3Ш38В производства Элекон относится к серии низкочастотных цилиндрических разъёмов 2РТТ российского производства. Изделие предназначено для монтажа в кабельных цепях электрорадиоэлементов (ЭРЭ) и аппаратуры общепромышленного и специального назначения. Разъём применяется для коммутации постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Такое сочетание параметров делает соединитель востребованным в составе силовых и сигнальных цепей промышленного оборудования, где требуется надёжное механическое соединение и устойчивость к внешним воздействиям. Приёмка «ОТК» подтверждает прохождение базовых приёмосдаточных испытаний по системе контроля качества производителя.

Конструктивные особенности и исполнение

Расшифровка обозначения даёт полное представление о конструкции изделия. Серия 2РТТ — это низкочастотные цилиндрические соединители с резьбовой фиксацией корпусов. Условный размер корпуса 20 соответствует габариту около 20 мм.

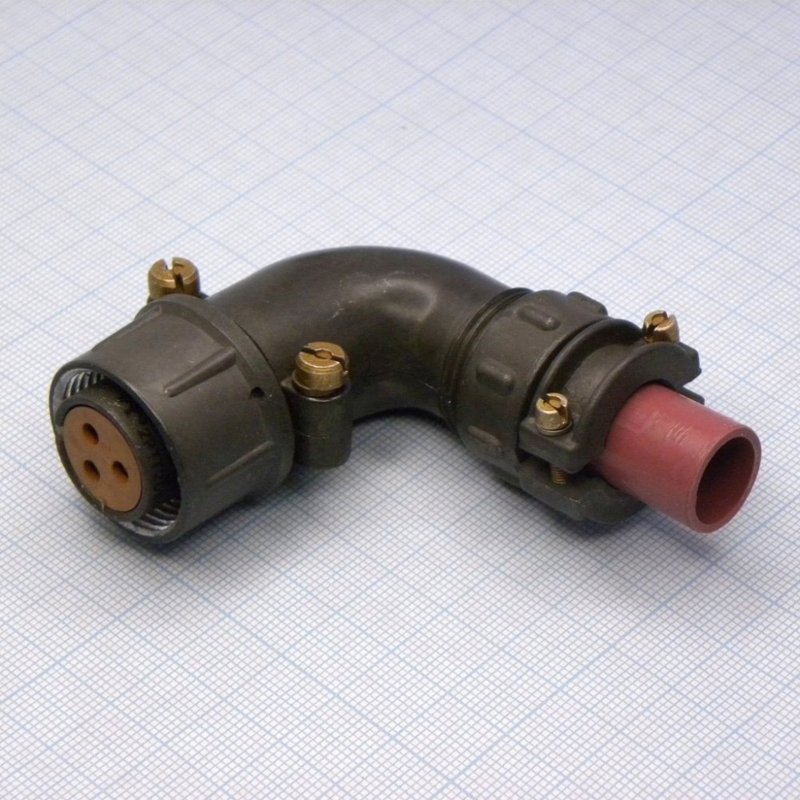

• Исполнение КУН3Ш38В — вилка кабельная с угловым патрубком для неэкранированного кабеля.
• Степень защиты пылебрызгозащищённая — корпус препятствует проникновению пыли и брызг.
• Соединение корпусов резьбовое с одношпоночной поляризацией, что исключает неправильную стыковку.
• Буква В в обозначении указывает на всеклиматическое исполнение.

Всеклиматическое исполнение означает работоспособность разъёма в широком диапазоне температур и при повышенной влажности, в том числе в условиях тропического и холодного климата.

Технические характеристики

Электрические параметры соединителя рассчитаны на работу в нагруженных цепях. Максимальный ток на одиночный контакт составляет порядка 20 А, а суммарная нагрузка на разъём достигает нескольких десятков ампер в зависимости от числа задействованных контактов. Сопротивление контакта не превышает единиц миллиом, сопротивление изоляции составляет не менее сотен–тысяч мегаом при нормальных климатических условиях.

Рабочий диапазон температур воздуха — примерно от −60 °C до +100 °C. Допускаются кратковременные воздействия до более высоких температур, вплоть до +180 °C при перегреве. Указанные значения подтверждаются конструкцией серии 2РТТ и применяемыми материалами.

Приёмка и условия эксплуатации

Маркировка «ОТК» в обозначении указывает на вид приёмки изделия по системе контроля качества Элекона. Обычно это базовый уровень приёмосдаточных испытаний, без специализированных дополнительных проверок вроде ВП или ОСМ. Год выпуска — 2024.

Такой разъём подходит для стандартных промышленных задач, где не требуется жёстких специальных требований по надёжности или ресурсу, но при этом сохраняется соответствие общим требованиям ГОСТ и ТУ на серию 2РТТ. Изделие применяется в аппаратуре общепромышленного назначения, кабельных сборках и цепях ЭРЭ, где необходима устойчивость к температуре, влажности и механическим нагрузкам.
