Назначение соединителя 2РТТ20КУН3Ш38В

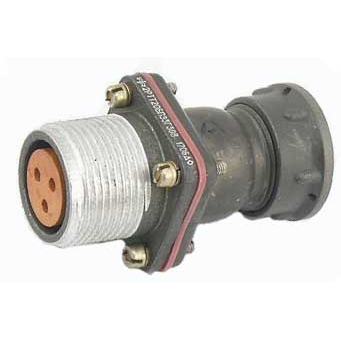

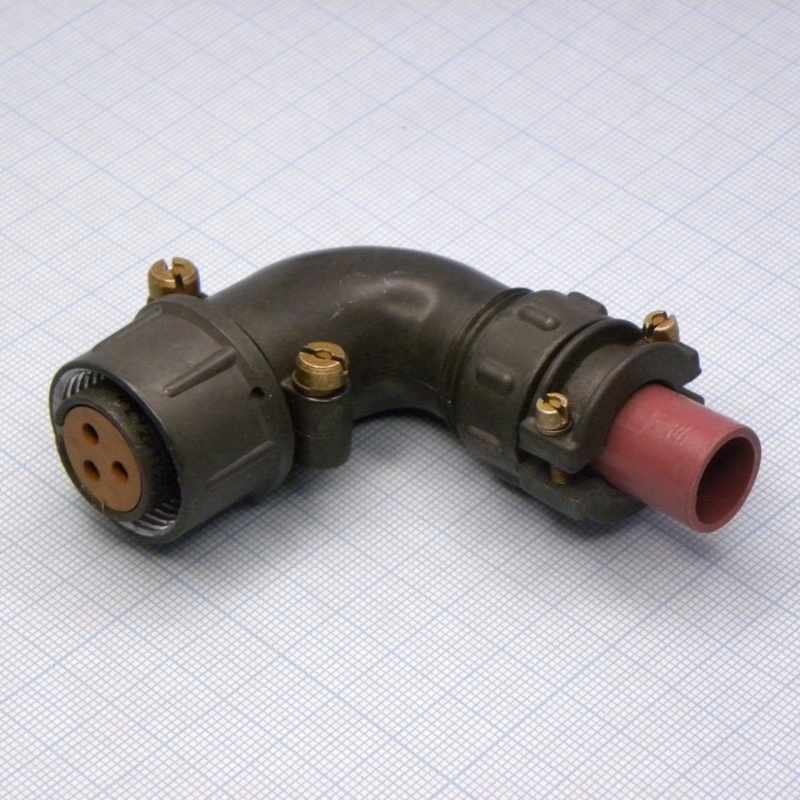

2РТТ20КУН3Ш38В — это низкочастотный цилиндрический соединитель пылебрызгозащищенного типа, выпущенный в 2015 году с категорией качества «5» и приемкой ОТК. Изделие предназначено для соединения и разъединения электрических цепей — проводов, кабелей, отдельных узлов и блоков — в электро- и радиоаппаратуре.

Соединитель применяется во внутренних цепях аппаратуры с резьбовой фиксацией сочленения, а также в приборных и кабельных конструкциях. Такое сочетание делает его пригодным как для монтажа внутри приборов, так и для подключения внешних кабельных линий, где требуется надежное механическое удержание ответной части.

Расшифровка обозначения

Маркировка изделия построена по принятой для серии 2РТТ схеме и несет следующую информацию:

• 2РТТ — обозначение серии соединителя; условный размер корпуса — 20.
• К — кабельный корпус.
• У — угловой патрубок.
• Н — гайка для неэкранированного кабеля.
• 3 — число контактов.
• Ш — покрытие контактов серебром.
• 38 — вариант исполнения.
• В — всеклиматическое исполнение.

Таким образом, само обозначение указывает на три контактные группы, серебряное покрытие контактной поверхности и исполнение, рассчитанное на работу в различных климатических условиях.

Конструктивные особенности и характеристики

Соединитель сочетает в себе вилку и розетку. Монтаж выполняется объемной пайкой, что обеспечивает надежное электрическое соединение проводников с контактами. Поляризация одношпоночная исключает неправильное сочленение частей и гарантирует правильное взаимное ориентирование вилки и розетки при подключении.

Резьбовая фиксация сочленения препятствует самопроизвольному разъединению под воздействием вибрации и других механических нагрузок. Пылебрызгозащищенное исполнение корпуса ограничивает проникновение пыли и брызг внутрь соединителя.

Ниже приведены заявленные эксплуатационные параметры изделия:

• рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия;
• устойчивость к вибрации с ускорением до 1500 метров на секунду в квадрате;
• влажность до 98 процентов при температуре плюс 40 градусов Цельсия;
• пониженное атмосферное давление до 1,3 умноженного на 10 в минус третьей степени Паскаля;
• ресурс — 500 сочленений и расчленений.

Перечисленные параметры характеризуют соединитель как изделие, пригодное для эксплуатации в жестких условиях: при значительных перепадах температуры, повышенной влажности, вибрационных нагрузках и в разряженной атмосфере.

Применение и условия эксплуатации

Основная сфера применения 2РТТ20КУН3Ш38В — электрические и радиотехнические цепи, где требуется периодическое соединение и разъединение проводников. Резьбовая фиксация и поляризация делают его удобным для приборных и кабельных конструкций, в которых важны стабильность контакта и защита от случайного рассоединения.

Объемный монтаж пайкой предполагает работу с проводниками непосредственно на контактах соединителя, поэтому изделие ориентировано на применение в составе собранных узлов и блоков аппаратуры. Всеклиматическое исполнение и пылебрызгозащищенный корпус позволяют использовать его как во внутренних цепях, так и в кабельных линиях, подверженных воздействию внешней среды.

Категория качества «5» и приемка ОТК подтверждают, что изделие прошло контроль со стороны службы технического контроля предприятия-изготовителя. Год выпуска — 2015. Сведения о производителе, стране производства, комплектации, гарантии, сертификатах и стандартах в предоставленных данных отсутствуют.
