Назначение

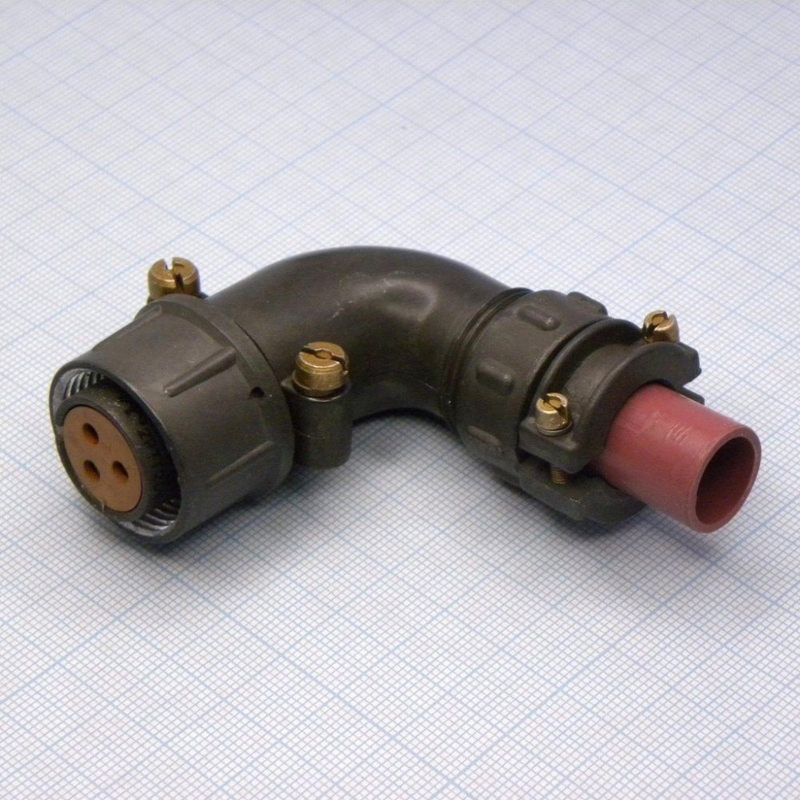

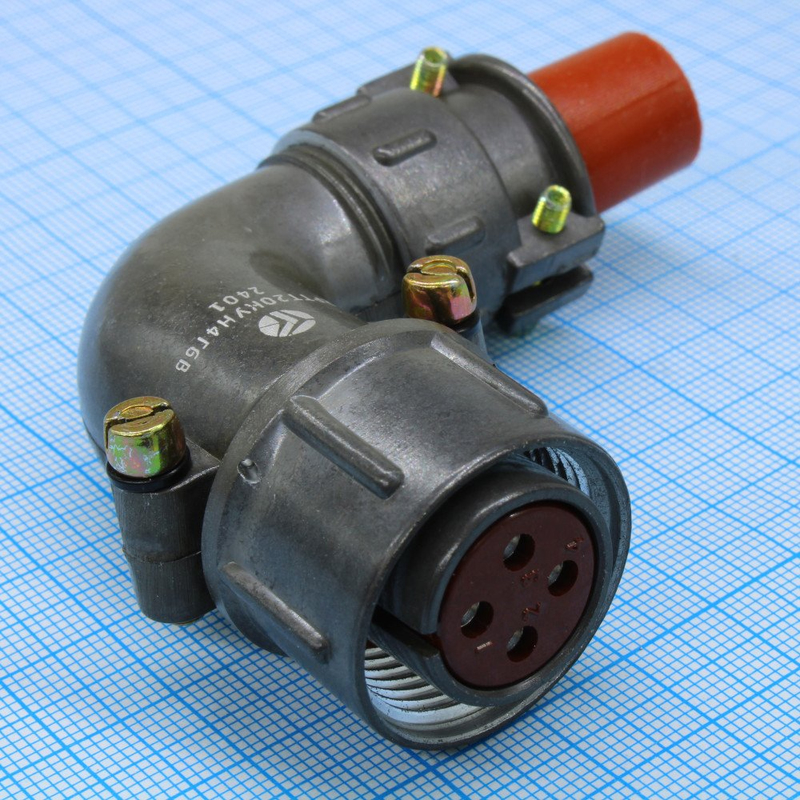

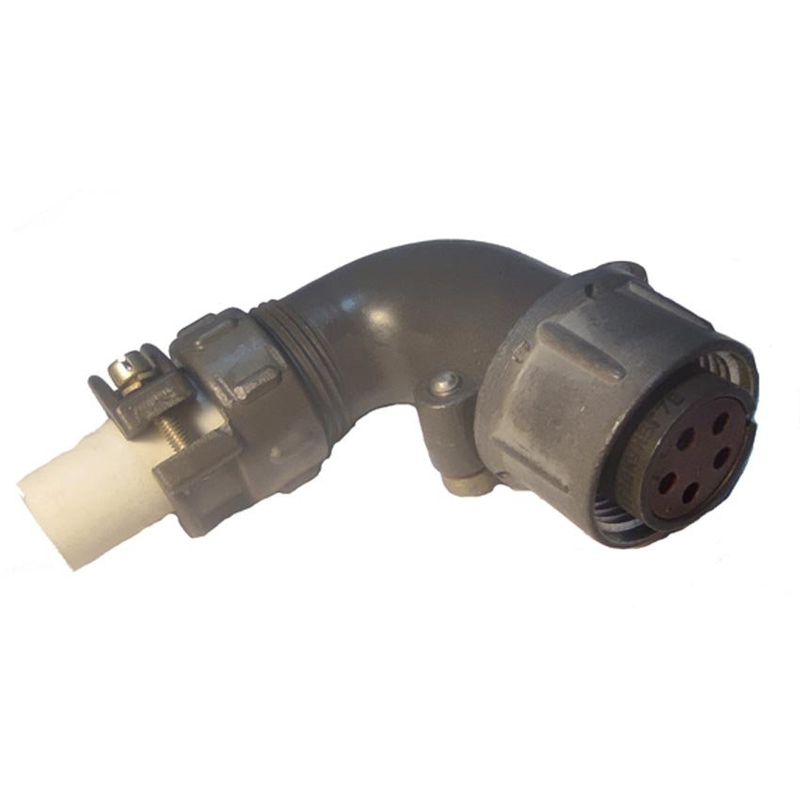

2РТТ20КУН3ГВ «5» — низкочастотный цилиндрический электрический соединитель серии 2РТТ с условным размером корпуса 20. Изделие предназначено для надёжного соединения и разъединения электрических цепей в электро- и радиоаппаратуре, обеспечивая коммутацию проводов, кабелей, узлов и блоков различного назначения.

Конструктивно это кабельная розетка с угловым патрубком и гайкой, предназначенная для монтажа неэкранированного кабеля. Соединитель относится к изделиям объёмного монтажа и имеет резьбовую фиксацию в сочленённом положении, что исключает самопроизвольное расчленение под воздействием вибрации и механических нагрузок.

Обозначение и конструктивные особенности

Маркировка изделия имеет строгую структуру и полностью отражает его исполнение. Расшифровка обозначения 2РТТ20КУН3ГВ приводится ниже.

• 2РТТ — тип соединителя;
• 20 — условный диаметр корпуса;
• К — кабельный ввод;
• УН — угловой патрубок с гайкой;
• 3 — количество рядов контактов;
• Г — «грубый» разъём;
• В — всеклиматическое исполнение.

Угловой патрубок с гайкой обеспечивает удобную подводку кабеля под углом к оси соединителя, что важно при ограниченном монтажном пространстве. Резьбовая фиксация сочленённого положения повышает эксплуатационную надёжность за счёт устойчивости к вибрационным и ударным воздействиям.

Приёмка «5» указывает на то, что изделие прошло приёмочные испытания в соответствии с установленными требованиями и допущено к применению в аппаратуре соответствующего класса ответственности.

Технические характеристики

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Электрическая прочность и стабильность параметров подтверждаются высоким сопротивлением изоляции — не менее 5000 МОм.

Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает вибрационные нагрузки с ускорением до 1500 метров на секунду в квадрате (что соответствует 150 g). Ресурс по числу сочленений-расчленений — 500 циклов. Минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Совокупность этих параметров делает соединитель пригодным для эксплуатации в жёстких условиях, включая воздействие повышенной влажности и пониженного атмосферного давления.

Условия эксплуатации и применение

Изделие применяется для соединения и разъединения проводов, кабелей, узлов и блоков в различных видах аппаратуры. Оно подходит для работы в условиях повышенной влажности — до 98 процентов при температуре плюс 40 градусов Цельсия, а также при пониженном давлении.

Исполнение является всеклиматическим, тропико- и теплостойким, что допускает применение соединителя в регионах с жарким и влажным климатом. Конструкция с кабельным вводом и угловым патрубком с гайкой ориентирована на монтаж неэкранированного кабеля методом объёмного монтажа.

Благодаря сочетанию механической прочности, стойкости к вибрации и широкому температурному диапазону, 2РТТ20КУН3ГВ «5» востребован в составе электро- и радиоаппаратуры, где требуется надёжная и долговечная коммутация электрических цепей с возможностью многократного сочленения и расчленения.
