Назначение

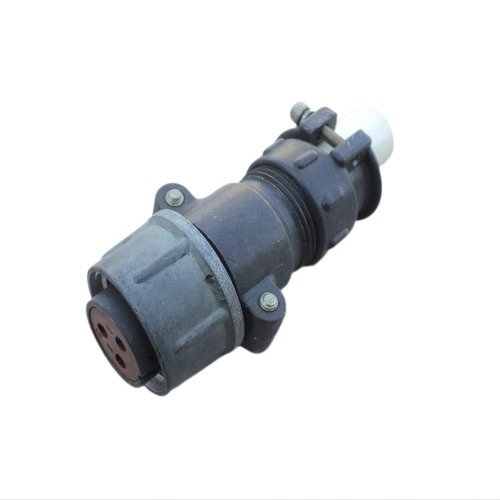

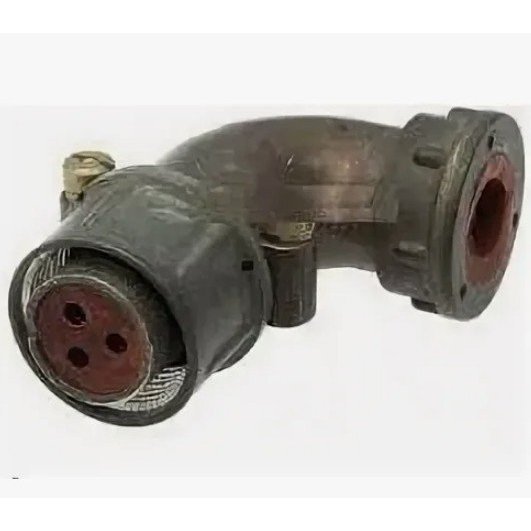

2РТТ20КУН3Г5В — кабельная розетка цилиндрического низкочастотного соединителя серии 2РТТ с угловым патрубком. Изделие предназначено для замены модели ШР20У3НШ7 и применяется в электрических цепях переменного и постоянного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение до 700 В).

Розетка используется для внутреннего монтажа на неэкранированный кабель и обеспечивает электрическое соединение цепей при помощи резьбового сочленения с одношпоночной поляризацией, что исключает неправильную стыковку ответных частей.

Подтверждённые особенности

Конструкция и монтаж

• Три контакта с покрытием серебром.
• Способ монтажа — пайка.
• Резьбовое сочленение с одношпоночной поляризацией.
• Корпус пылебрызгозащищённого исполнения, всеклиматическое исполнение (В).
• Угловой патрубок, монтаж на неэкранированный кабель.

Климатические параметры

• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Выдерживает смену температур до плюс 180 градусов Цельсия.
• Работа при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.
• Срок сохраняемости — 15 лет.

Механические свойства

• Вибрация в диапазоне от 1 до 1000 Герц с ускорением 100 метров на секунду в квадрате (10g).
• Одиночные удары до 10000 метров на секунду в квадрате (1000g).
• Многократные удары — 1500 метров на секунду в квадрате (150g).
• Линейные нагрузки — 2000 метров на секунду в квадрате (200g).
• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — 500.

Электрические свойства

• Сопротивление изоляции — не менее 1000 Мегаом.
• Сопротивление контактов — до 2,5 Мегаом для диаметра 1,5 миллиметра.
• Рабочий ток на контакт — от 20 Ампер.

Применение

Розетка 2РТТ20КУН3Г5В применяется в составе цилиндрических низкочастотных соединителей серии 2РТТ для коммутации электрических цепей переменного и постоянного тока. Изделие подходит для внутреннего монтажа на неэкранированный кабель и используется в тех случаях, когда требуется замена модели ШР20У3НШ7 с сохранением присоединительных и электрических параметров.

Благодаря всеклиматическому исполнению и пылебрызгозащищённому корпусу розетка может эксплуатироваться в широком диапазоне температур и при воздействии вибрационных, ударных и линейных нагрузок. Это делает её пригодной для применения в составе оборудования, где предъявляются повышенные требования к стойкости соединителей к внешним механическим и климатическим факторам.

Приёмка изделия — «ОС». Артикул — 5498. Категория — 2РТТ20. Производитель в предоставленных данных не указан.
