Назначение и область применения

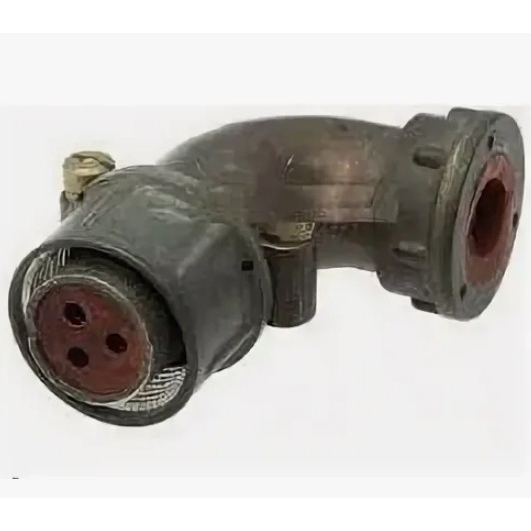

2РТТ20КУН3Г5В — цилиндрический низкочастотный кабельный разъём‑розетка с угловым патрубком, предназначенный для замены разъёма типа ШР20У3НШ7 «розетка кабельная» в соответствующих цепях при совпадении схемы контактов и условий эксплуатации.

Изделие применяется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Разъём востребован в аппаратуре общего и специального назначения, где необходим пылебрызгозащищённый, виброустойчивый соединитель с резьбовой фиксацией. В составе кабельной сборки розетка работает в паре с соответствующей вилкой серии 2РТТ20, например 2РТТ20КПН3Ш5В и аналогичными.

Расшифровка условного обозначения

Структура обозначения 2РТТ20КУН3Г5В читается по позициям:

• 2РТТ — тип соединителя: серия цилиндрических низкочастотных разъёмов с резьбовой фиксацией.
• 20 — условный размер корпуса, соответствующий размеру ШР20 по габариту и посадке.
• К — кабельный корпус.
• У — угловой патрубок, то есть вывод кабеля под углом, а не прямой.
• Н — патрубок для неэкранированного кабеля; для экранированного исполнения применялась бы литера Э.
• 3 — количество контактов: разъём трёхконтактный.
• Г — розетка с контактами гнездового типа; литера Ш соответствовала бы вилке.
• 5 — вариант сочетания контактов, условный номер расположения и диаметров.
• В — всеклиматическое исполнение с расширенным температурным и климатическим диапазоном.

Основные технические характеристики

Разъём относится к низкочастотным цилиндрическим соединителям негерметичного, теплостойкого, тропикоустойчивого и пылебрызгозащищённого исполнения.

• Количество контактов — 3.
• Рабочий ток на один контакт для корпусов 20‑го размера — порядка 20–25 А по данным для серии 2РТТ20 с аналогичной контактной группой.
• Максимальное рабочее напряжение — до 700–850 В (амплитудное значение, в зависимости от источника; для серии 2РТТ указывают до 850 В).
• Сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях, конкретные значения зависят от диаметра контакта и технических условий.
• Максимальная рабочая частота — до 3 МГц.
• Ресурс — не менее 500 циклов сочленения–расчленения, минимальная наработка не менее 1000 ч, срок сохраняемости до 15 лет.

Условия эксплуатации

Температура окружающей среды для серии 2РТТ — от минус 60 до плюс 100 °С. Допускается работа при пониженном атмосферном давлении, то есть в разреженной атмосфере. Изделие устойчиво к вибрации в диапазоне 1–1000 Гц и к ударам, характерным для подвижной и транспортной аппаратуры.

Конструкция и монтаж

Корпус цилиндрический, с резьбовым соединением и одношпоночной поляризацией, что защищает от неправильного сочленения. Угловой патрубок рассчитан на неэкранированный кабель и позволяет прокладывать кабель под углом к оси разъёма, что удобно в стеснённых монтажных условиях.

Розетка кабельная устанавливается на кабеле и соединяется с ответной вилкой серии 2РТТ20; перед заменой ШР20У3НШ7 необходимо убедиться в совпадении схемы контактов и условий эксплуатации. Приёмка изделия — «ОС».
