Назначение и область применения

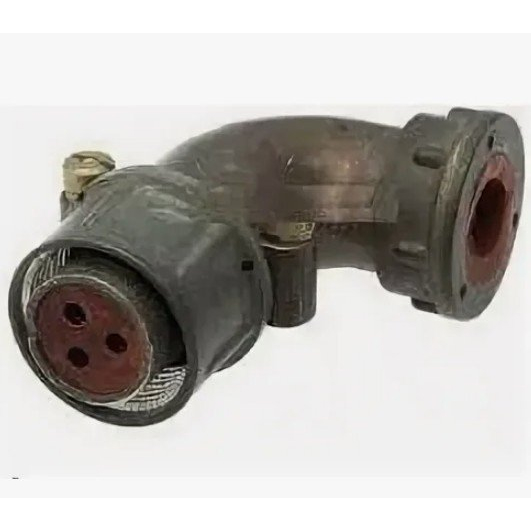

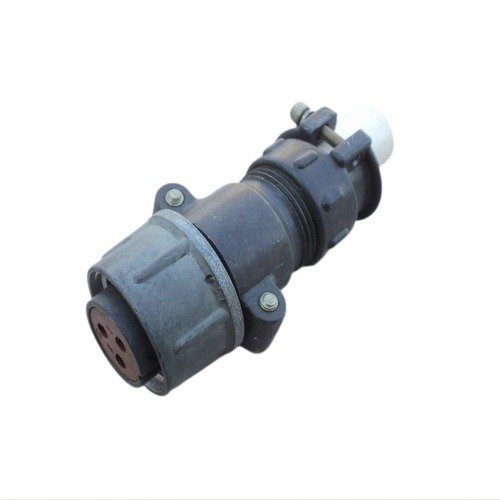

2РТТ20КУН3Г5В — кабельная розетка цилиндрического низкочастотного соединителя серии 2РТТ, оснащённая угловым патрубком для неэкранированного кабеля. Изделие выпускается как замена устаревшей модели ШР20У3НШ7 и предназначено для использования в электрических цепях переменного и постоянного тока.

Розетка применяется в составе соединителей для коммутации кабельных линий, где требуется надёжное механическое и электрическое соединение при повышенных требованиях к климатической и механической стойкости. Благодаря всеклиматическому исполнению изделие востребовано в аппаратуре, работающей в широком диапазоне температур и при пониженном атмосферном давлении.

Подтверждённые особенности и технические параметры

Соединитель имеет 3 контакта с серебряным покрытием, способ монтажа — пайка. Максимальное рабочее напряжение достигает 850 В при амплитудном значении до 700 В, рабочая частота — до 3 МГц.

• Тип: кабельная розетка цилиндрического низкочастотного соединителя серии 2РТТ.
• Конструкция: угловой патрубок, неэкранированный кабель.
• Количество контактов: 3.
• Покрытие контактов: серебро.
• Способ монтажа: пайка.
• Максимальное рабочее напряжение: 850 В.
• Амплитудное значение напряжения: до 700 В.
• Рабочая частота: до 3 МГц.

Климатическое исполнение

Всеклиматический вариант, обозначенный в маркировке буквой «В», обеспечивает работу при температурах от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с кратковременными скачками до плюс 180 градусов Цельсия. Изделие выдерживает пониженное давление до 1,3 умноженное на 10 в минус четвёртой степени Паскаля и обладает пылебрызгозащитой.

Механические параметры и надёжность

Корпус устойчив к вибрациям в диапазоне от 1 до 1000 Герц с ускорением до 100 метров на секунду в квадрате, к одиночным ударам до 10000 метров на секунду в квадрате и к многократным ударам до 1500 метров на секунду в квадрате.

• Наработка: минимум 1000 часов.
• Число соединений-расчленений: 500.
• Срок хранения: 15 лет.

Структура условного обозначения

Маркировка 2РТТ20КУН3Г5В расшифровывается следующим образом.

1. 2РТТ — тип соединителя.
2. 20 — размер корпуса.
3. КУН — кабельный с угловым патрубком (У), неэкранированный кабель (Н).
4. 3Г — 3 контакта, розетка (Г).
5. 5В — сочетание контактов и всеклиматическое исполнение.

Применение и совместимость

Розетка 2РТТ20КУН3Г5В служит прямой заменой модели ШР20У3НШ7, что позволяет использовать её при ремонте и модернизации существующего оборудования без изменения посадочных мест. Типовые условия эксплуатации — электрические цепи переменного и постоянного тока в составе кабельных сборок, работающих при воздействии вибрации, ударов, широкого диапазона температур и пониженного давления.

Монтаж выполняется пайкой, что обеспечивает стабильное электрическое соединение и устойчивость к механическим нагрузкам. Перед установкой следует учитывать направление выхода кабеля, задаваемое угловым патрубком, и отсутствие экрана в конструкции, что определяет допустимые условия по электромагнитной обстановке.
