Назначение и область применения

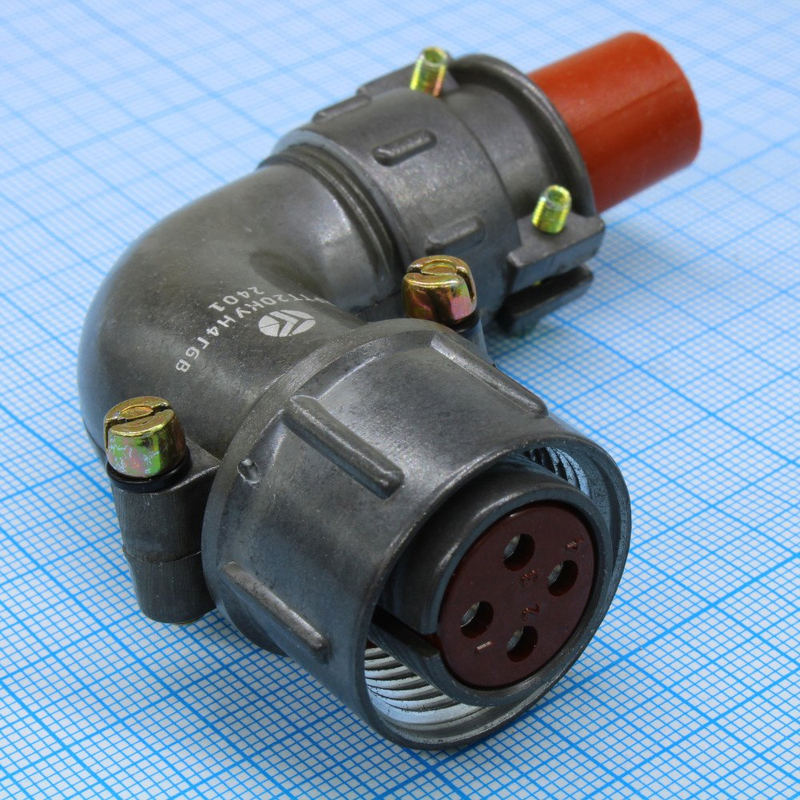

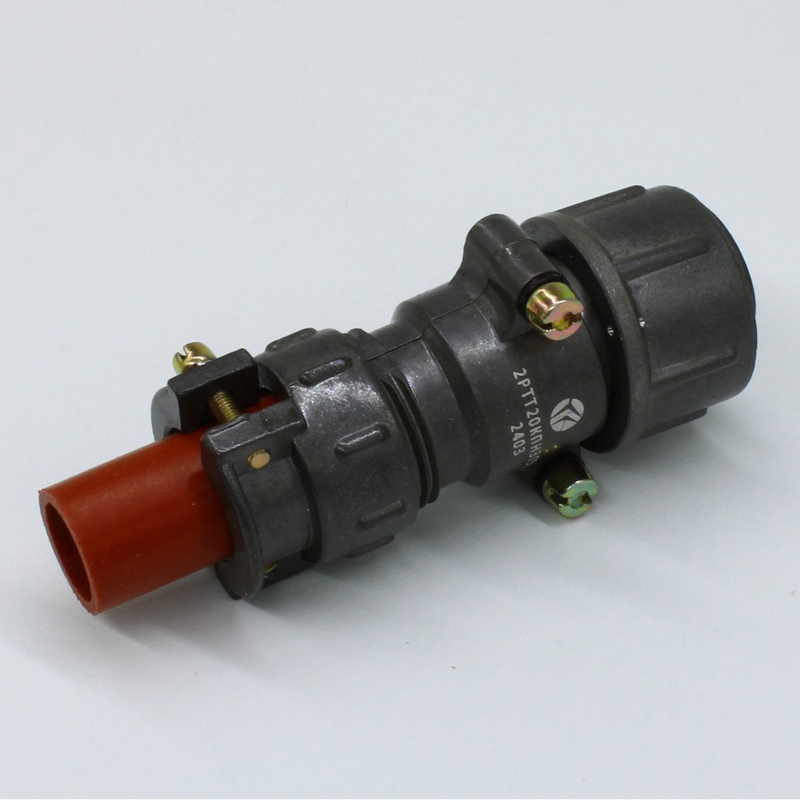

Коннектор 2РТТ20КУН3Г5В представляет собой кабельную розетку с угловым патрубком, выполненную на базе низкочастотного цилиндрического соединителя серии 2РТТ всеклиматического исполнения. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой сигнала до 3 МГц, то есть в низкочастотном диапазоне.

Такие соединители применяются в радиоэлектронной и электротехнической аппаратуре, где требуется надёжное механическое и электрическое сочленение кабельных линий с блоками, модулями и приборами. Исполнение «В» позволяет эксплуатировать коннектор в широком диапазоне климатических условий, включая тропическую и холодную среду, что подтверждается заявленной теплостойкостью и тропикоустойчивостью.

Конструкция рассчитана на ручной цилиндрический монтаж, а пылебрызгозащищённое исполнение корпуса защищает контактную систему от проникновения пыли и водяных брызг при работе в реальных условиях.

Расшифровка обозначения 2РТТ20КУН3Г5В

Маркировка коннектора построена по правилам, принятым для серии 2РТТ, и каждая её часть несёт конкретную информацию о типе и исполнении изделия.

• 2РТТ — принадлежность к серии низкочастотных цилиндрических соединителей всеклиматического исполнения.
• 20 — типоразмер серии, для которого в индексе «5» принят определённый тип контактной системы.
• КУН — кабельная розетка с угловым патрубком.
• 3 — конструктивный признак в обозначении данного исполнения.
• Г — признак исполнения в составе маркировки.
• 5 — условное число (сочетание контактов), задающее тип контактной системы, а не количество пинов.
• В — всеклиматическое исполнение, допускающее эксплуатацию в широком диапазоне климатических условий.

Важно понимать, что цифра «5» в маркировке указывает именно на сочетание контактов. В ряду серии 2РТТ встречаются сочетания с номерами 1, 2, 5, 9 и другими, и каждому номеру соответствует определённый тип и диаметр контактов.

Контактная система и электрические параметры

Для индекса «5» в серии 2РТТ20 принято, что все контакты имеют диаметр 2,5 мм — гнёзда или штыри в зависимости от типа розетки или вилки. Таким образом, «5» задаёт тип контактной системы: круглые контакты диаметром 2,5 мм, рассчитанные на рабочие токи до примерно 20–25 А на контакт при низких частотах.

Основные электрические характеристики коннектора приведены ниже.

• Рабочий ток на один контакт — ориентировочно до 20–25 А в зависимости от типа контакта.
• Максимальное рабочее напряжение (амплитудное значение) — до 700–850 В постоянного и переменного тока.
• Максимальная частота сигнала — до 3 МГц.
• Сопротивление контакта для диаметра 2,5 мм — не более 1 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Указанные значения подтверждают, что соединитель подходит для силовых и сигнальных низкочастотных цепей, где требуется малое переходное сопротивление контакта и высокое сопротивление изоляции.

Надёжность, климатическая и механическая стойкость

Ресурсные характеристики коннектора рассчитаны на длительную эксплуатацию в составе аппаратуры. Количество сочленений–расчленений составляет не менее 500 циклов, а минимальная наработка — не менее 1000 часов.

Диапазон рабочих температур для исполнения 2РТТ20 с индексом «5» составляет примерно от минус 60 до плюс 100 градусов Цельсия, что подтверждает теплостойкость и тропикоустойчивость изделия. Коннектор устойчив к вибрационным нагрузкам до примерно 300 метров на секунду в квадрате и к ударным нагрузкам: до примерно 1000 g при одиночном ударе и до примерно 150 g при многократном ударе.

Совокупность этих свойств делает 2РТТ20КУН3Г5В пригодным для применения в аппаратуре, работающей в жёстких условиях эксплуатации, включая воздействие вибрации, ударов, повышенной и пониженной температуры.

Применение и особенности заказа

Коннектор применяется для соединения цепей постоянного и переменного тока частотой до 3 МГц в радиоэлектронной и электротехнической аппаратуре. Угловой патрубок кабельной розетки позволяет удобно подводить кабель под углом, что важно при ограниченном монтажном пространстве.

При подборе изделия следует учитывать, что сочетание контактов «5» соответствует контактам диаметром 2,5 мм, а исполнение «В» обеспечивает всеклиматическую стойкость. В карточке товара указаны приемка «5» и год выпуска 2014–15.

Перед монтажом рекомендуется убедиться в соответствии типа контактов ответной части (розетки или вилки) и требуемых токовых нагрузок условиям конкретной схемы. Монтаж выполняется вручную, цилиндрическим способом, с обеспечением пылебрызгозащищённого соединения.
