Назначение и область применения

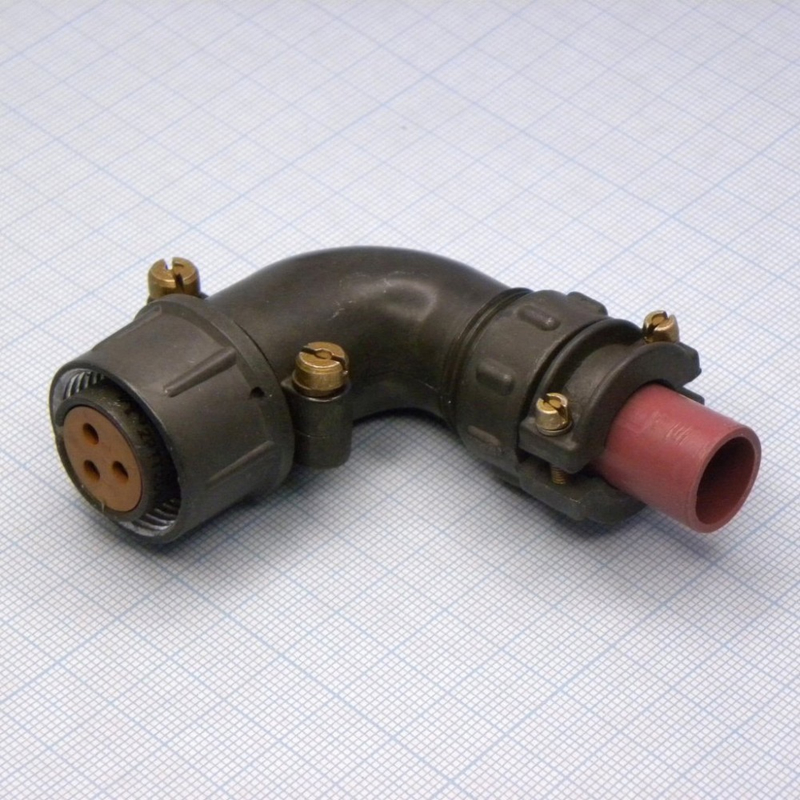

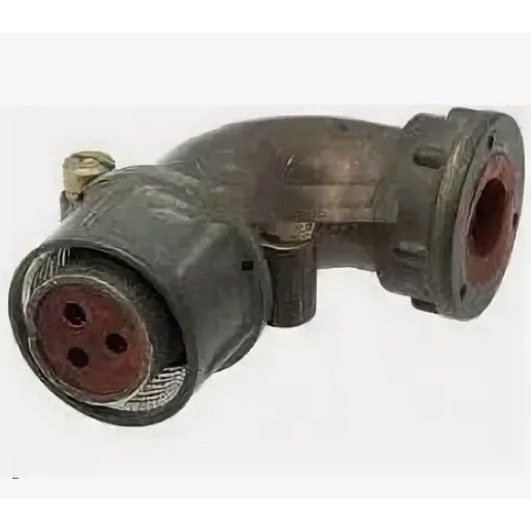

Кабельная розетка 2РТТ20КУН3Г5В производства НПО «Каскад» представляет собой ответную часть цилиндрического низкочастотного соединителя, оснащённую угловым патрубком и гайкой для монтажа неэкранированного кабеля. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Розетка применяется в промышленных электрических цепях, в том числе при объёмном монтаже в жёстких условиях эксплуатации. Благодаря угловому патрубку её удобно устанавливать в стеснённом пространстве, а резьбовая фиксация обеспечивает надёжное удержание сочленения при механических нагрузках.

Конструктивные особенности

Соединитель выполнен в теплостойком, тропико- и всеклиматическом исполнении В, имеет пылебрызгозащищённую конструкцию с резьбовой фиксацией. Корпус изготовлен из алюминиевого сплава А-22, вставка — из карболита, цвет корпуса тёмно-серый. Габаритные размеры составляют примерно 70 на 71 на 29,5 мм, масса около 67 г.

Электрические параметры

• Количество контактов (гнёзд): 5, с серебряным покрытием, диаметр 2,5 мм, номер набора 40.
• Номинальный рабочий ток: 25 А.
• Сопротивление контактов: не более 1,5 мОм.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Частота коммутируемых цепей: до 3 МГц.

Условия эксплуатации и надёжность

Розетка сохраняет работоспособность в широком диапазоне климатических и механических воздействий. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Допустимая влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.

Изделие устойчиво к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, к звуковому давлению до 170 дБ и к ударам с ускорением до 10000 метров на секунду в квадрате. Назначенный ресурс составляет 500 циклов сочленений-расчленений, наработка — 1000 часов, срок хранения — 15 лет.

Приёмка и соответствие стандартам

Изделие выпускается по техническим условиям ТУ 6313-022-61929916-2015 и ГЕ0.364.120 ТУ. Вид приёмки — «1»-ОТК, то есть приёмка отделом технического контроля. Это подтверждает проведение контроля качества на этапе производства перед отгрузкой потребителю. Год выпуска — 2024.

Комплектация и применение

1. Розетка кабельная с угловым патрубком и гайкой — 1 шт.
2. Монтаж выполняется на неэкранированный кабель с фиксацией резьбовым соединением.

Модель подходит для промышленного оборудования, силовых и измерительных цепей, где требуются стойкость к климатическим факторам и механическим нагрузкам. Исполнение В и приёмка ОТК делают её пригодной для ответственных узлов, работающих в тяжёлых условиях.
