Назначение соединителя 2РТТ20КУН3Г5В

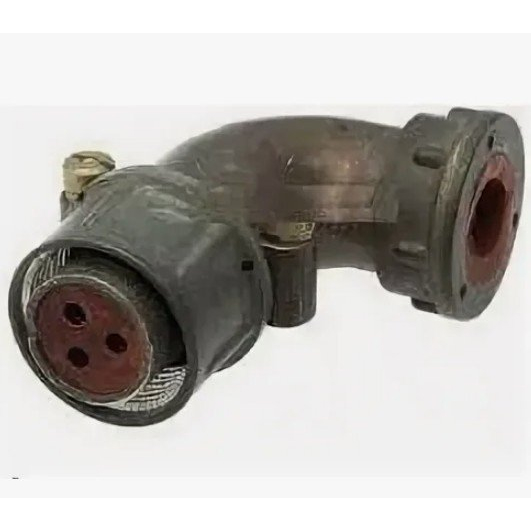

Соединитель 2РТТ20КУН3Г5В производства завода «Элекон» — это низкочастотный цилиндрический электрический соединитель серии 2РТТ. Он предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется там, где требуется надёжное и разъёмное соединение проводников в составе радиоэлектронной и радиотехнической аппаратуры.

Модель относится к соединителям общего назначения и выпускается по техническим условиям завода «Элекон». Приёмка «ОТК» означает, что каждая партия прошла контроль отдела технического контроля предприятия, подтверждающий соответствие установленным требованиям качества. Год выпуска — 2024.

Расшифровка условного обозначения

Буквенно-цифровой индекс модели содержит информацию о конструктивных особенностях изделия. Расшифровка обозначения 2РТТ20КУН3Г5В:

• 2РТТ — тип соединителя, низкочастотный цилиндрический разъём серии 2РТТ;
• 20 — условный размер корпуса;
• КУ — разъём кабельный уплотнённый;
• Н — исполнение неводонепроницаемое;
• 3 — количество рядов контактов;
• Г5В — исполнение с гильзами, пять гильз;
• «ОТК» — приёмка отделом технического контроля завода.

Такая маркировка позволяет однозначно определить конструктивное исполнение и область применения конкретного соединителя без обращения к дополнительной документации.

Подтверждённые технические особенности

Серия 2РТТ, к которой относится модель 2РТТ20КУН3Г5В, обладает следующими характеристиками:

• рабочее напряжение — от 1 на 10 в минус третьей степени до 700 В;
• ток на контакт — до 200 А;
• количество контактов — до 47 штук;
• условный размер корпуса — до 60 мм;
• частотный диапазон — до 3 МГц;
• максимальное амплитудное напряжение — до 850 В.

Конкретная модель 2РТТ20КУН3Г5В имеет три ряда контактов и пять гильз. Исполнение КУ обеспечивает кабельное уплотнение, а индекс Н указывает на неводонепроницаемость. Изделие устойчиво к воздействию пыли и брызг, что допускает его эксплуатацию в производственных помещениях.

Область применения

Соединитель 2РТТ20КУН3Г5В применяется в радиотехнической и радиоэлектронной аппаратуре в качестве соединителя общего назначения. Он востребован в промышленном оборудовании, где необходимо надёжное разъёмное соединение электрических цепей в условиях переменных нагрузок. Кабельное исполнение с уплотнением позволяет использовать изделие при подключении кабельных линий, а наличие гильз упрощает монтаж проводников.

Благодаря широкому диапазону рабочих напряжений и токов на контакт, а также устойчивости к пыли и брызгам, данный соединитель подходит для оснащения приборов, пультов, блоков питания и других устройств, работающих в составе промышленных и радиотехнических комплексов.
