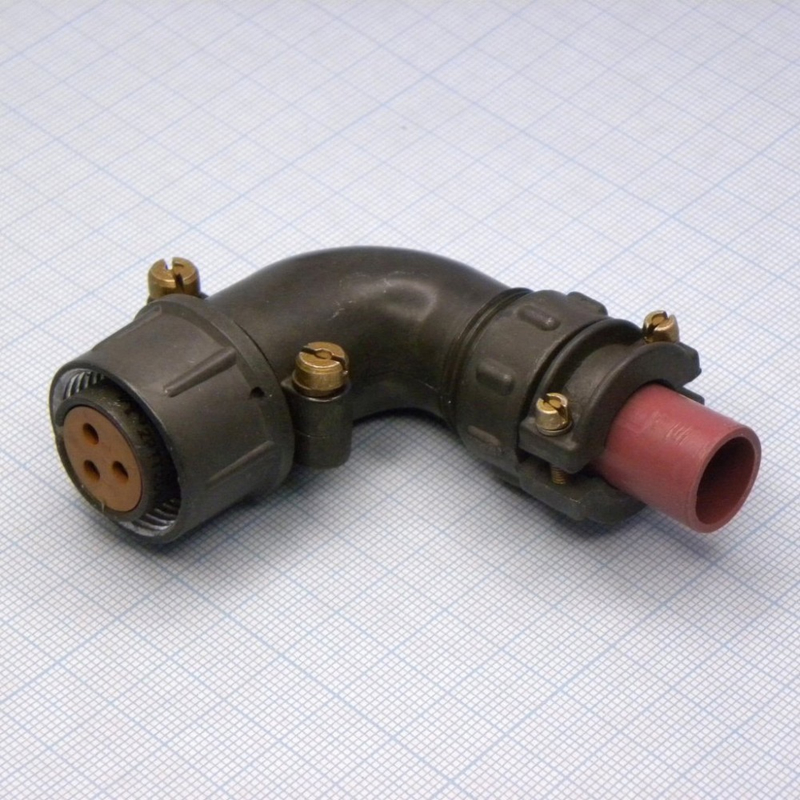

2РТТ20КУН3Г38В 2024г «ОТК» Каскад

Цена:

2600 ₽

В наличии: 110 шт.

Производитель: Каскад

Технические характеристики

2РТТ20КУН3Г38В от «Каскад» с маркировкой «ОТК» — это цилиндрический низкочастотный электрический соединитель производства НПО «Каскад», прошедший отделочный технический контроль. Он предназначен для надежного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Соединитель имеет всеклиматическое исполнение (В), негерметичный, теплостойкий и тропикоустойчивый, с рабочей температурой от -60 до +100 °C. Сопротивление изоляции не менее 5000 МОм, он выдерживает вибрацию до 1500 м/с² (1–1000 Гц), удары, влажность до 98% при +40 °C, наработка минимум 1000 часов при 500 сочленениях-расчленениях.

Это вилка с кабельным корпусом (КУ), без патрубка (Н), резьбовым соединением, 3 контактами (Г), покрытием серебром (38В) и внутренним монтажом пайкой, условный размер корпуса — 20. Обеспечивает пылебрызгозащиту и одношпоночную поляризацию.

Используется во внутренних цепях электроники, радиоаппаратуры и контрольно-измерительных приборов для соединения проводов, кабелей и блоков в условиях вибраций, влажности и экстремальных температур. Соответствует стандартам ТУ для надежной эксплуатации.

Описание

Назначение соединителя

2РТТ20КУН3Г38В от производителя «Каскад» с маркировкой «ОТК» представляет собой цилиндрический низкочастотный электрический соединитель, выпущенный НПО «Каскад» и прошедший отделочный технический контроль. Изделие предназначено для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В.

Соединитель применяется там, где требуется стабильная коммутация проводов, кабелей и блоков в составе электронных, радиоэлектронных и контрольно-измерительных систем. Конструкция рассчитана на эксплуатацию в условиях повышенных вибраций, влажности и экстремальных температур, что делает его пригодным для ответственных участков внутреннего монтажа аппаратуры.

Подтверждённые особенности и технические параметры

Изделие имеет всеклиматическое исполнение, обозначенное индексом «В». Соединитель негерметичный, при этом теплостойкий и тропикоустойчивый. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Сопротивление изоляции — не менее 5000 МОм.

Устройство выдерживает вибрацию с ускорением до 1500 метров на секунду в квадрате в диапазоне частот от 1 до 1000 Гц, а также механические удары. Допускается эксплуатация при влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Наработка составляет минимум 1000 часов при 500 сочленениях-расчленениях.

Расшифровка обозначения модели включает следующие конструктивные признаки:

вилка с кабельным корпусом (КУ);
исполнение без патрубка (Н);
резьбовое соединение частей корпуса;
три контакта (Г);
покрытие контактов серебром (38В);
внутренний монтаж пайкой;
условный размер корпуса — 20.

Дополнительно обеспечиваются пылебрызгозащита и одношпоночная поляризация, исключающая неправильное сочленение ответных частей. Маркировка «ОТК» подтверждает прохождение отделочного технического контроля на предприятии-изготовителе. Год выпуска — 2024.

Применение и условия эксплуатации

Соединитель используется во внутренних цепях электроники, радиоаппаратуры и контрольно-измерительных приборов. Он предназначен для соединения проводов, кабелей и блоков при воздействии вибраций, влажности и экстремальных температур. Резьбовое соединение обеспечивает механическую прочность стыка, а пайка внутреннего монтажа — надежный электрический контакт.

Благодаря всеклиматическому исполнению и тропикоустойчивости изделие подходит для аппаратуры, работающей в сложных условиях, включая повышенную влажность и широкий температурный диапазон. Соответствие стандартам технических условий гарантирует надежную эксплуатацию в составе ответственных электротехнических и радиотехнических изделий.
