Назначение и область применения

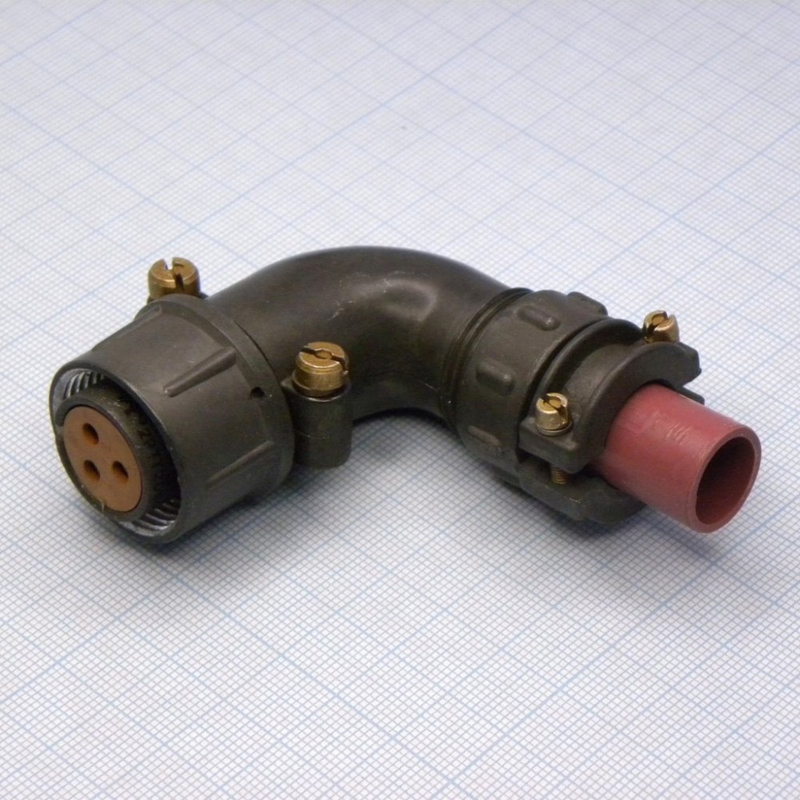

Соединитель 2РТТ20КУН3Г38В производства завода «Элекон» — это низкочастотный цилиндрический электрический соединитель общего назначения. Изделие относится к серии 2РТТ, которая объединяет пылебрызгозащищённые соединители, предназначенные для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Такие разъёмы применяются в радиотехнической и радиоэлектронной аппаратуре как соединители общего назначения для монтажа кабельных и печатных линий. Исполнение с экраном и накидной гайкой позволяет использовать соединитель совместно с экранированными кабелями, обеспечивая устойчивую работу в условиях повышенных электромагнитных помех.

Расшифровка обозначения

Маркировка 2РТТ20КУН3Г38В построена по стандартной схеме и содержит следующие сведения:

• 2РТТ — тип соединителя, низкочастотный цилиндрический пылебрызгозащищённый разъём серии 2РТТ.
• 20 — типоразмер, соответствующий диаметру условного корпуса.
• КУН — исполнение: кабельная розетка с накидной гайкой, патрубок и экран.
• 3Г — контактустановка.
• В — класс качества.
• ОТК — вид приёмки, то есть изделие прошло внутренний контроль качества завода-изготовителя по действующим техническим условиям.

Электрические параметры

Соединители серии 2РТТ рассчитаны на работу при синусоидальном напряжении с амплитудным значением до примерно 850 В; в нормальных условиях рабочее напряжение обычно составляет до 700 В.

Допустимый рабочий ток на контакт для серии 2РТТ находится в пределах порядка 25–30 А в зависимости от конкретного варианта исполнения. Для данного исполнения с контактустановкой 3Г точные значения тока и напряжения следует уточнять по техническим условиям и паспорту изделия.

Механическая стойкость и надёжность

Серия 2РТТ характеризуется следующими эксплуатационными показателями:

• минимальная наработка — порядка 1000 часов;
• число сочленений-расчленений — не менее нескольких сотен;
• сохраняемость — до 15 лет в соответствии с требованиями ГОСТ и технических условий.

Особенности исполнения и приёмка

Наличие экрана и накидной гайки в исполнении КУН обеспечивает надёжное механическое соединение и экранирование линии, что важно при работе с сигналами в условиях электромагнитных помех. Пылебрызгозащищённое исполнение корпуса расширяет область применения соединителя в аппаратуре, работающей в неблагоприятных внешних условиях.

Вид приёмки «ОТК» означает, что изделие прошло внутренний контроль качества завода-изготовителя по действующим техническим условиям, без дополнительных специальных приёмок, таких как «ВП» или «ОС». Это говорит о соответствии соединителя базовым требованиям по электрическим и механическим параметрам.

При этом такое исполнение не предусматривает специальных приёмок, ориентированных, например, на сверхдлительные сроки хранения или особые условия эксплуатации, которые оговариваются в других формах приёмки. Год выпуска изделия — 2024.
