2РТТ20КУН2Ш4В 2024г «ОТК» Каскад
Производитель: Каскад
Технические характеристики

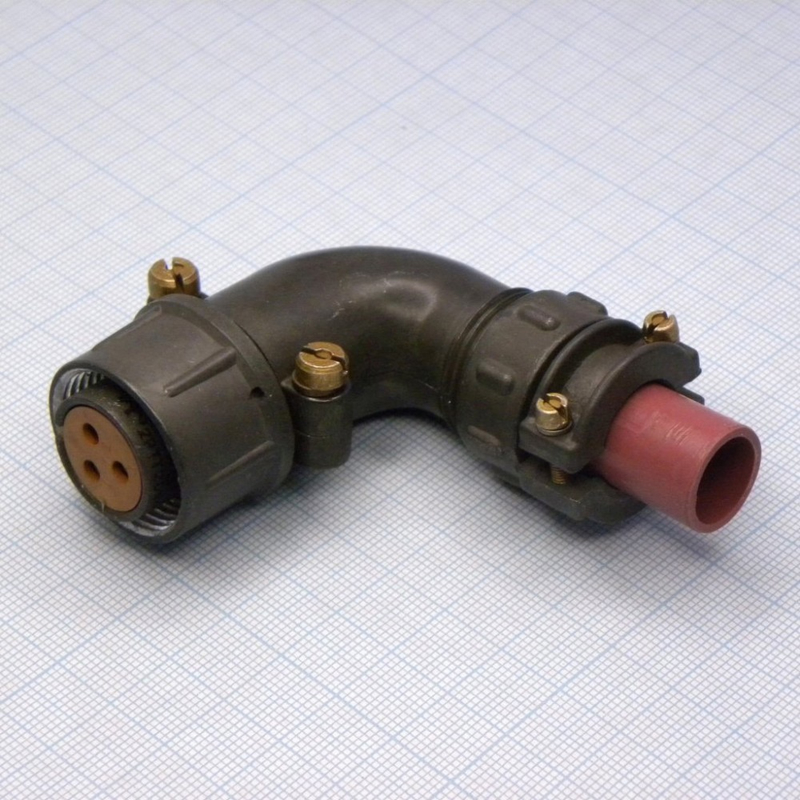

2РТТ20КУН2Ш4В — это цилиндрический низкочастотный электрический соединитель производства НПО «Каскад» (приёмка «ОТК»), предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700–850 В (амплитудное значение). Он пылебрызгозащищённый, всеклиматического исполнения (В), состоит из вилки и розетки, где эта модель представляет кабельную вилку с угловым патрубком (У), гайкой для монтажа и 4 контактами диаметром 2,5 мм (Н2).
Соединитель используется в радиотехнической и радиоэлектронной аппаратуре как общего назначения, для подключения неэкранированного кабеля объёмного монтажа с резьбовой фиксацией.
Изображение показывает конструкцию вилки с указанием габаритов, включая L max, D min, H и диаметры, в нескольких проекциях.
Рабочая температура: от -60 до +100 °C.
Максимальное рабочее напряжение: 700 В.
Сопротивление изоляции: не менее 1000 МОм.
Сопротивление контактов: не более 1,0 мОм (для Ø 2,5 мм).
Номинальная частота: 3000 Гц.
Вибрация: 1–1000 Гц, ускорение 100 м/с² (10g).
Одиночный удар: 10000 м/с² (1000g).
Многократные удары: 1500 м/с² (150g).
Линейные нагрузки: 2000 м/с² (200g).
Наработка: минимум 1000 ч, 500 сочленений-расчленений.
Срок сохраняемости: 15–20 лет.
2РТТ — тип (цилиндрический низкочастотный); 20 — условный размер корпуса; К — кабельный; У — угловой патрубок; Н2 — 2 контакта? (но 4 по данным); Ш4 — 4 шпинделя/контакта; В — всеклиматическое.
Описание
Назначение
2РТТ20КУН2Ш4В — цилиндрический низкочастотный электрический соединитель производства НПО «Каскад» с приёмкой «ОТК». Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700–850 В (амплитудное значение). Соединитель применяется в радиотехнической и радиоэлектронной аппаратуре общего назначения для подключения неэкранированного кабеля объёмного монтажа с резьбовой фиксацией.
Конструкция и условное обозначение
Модель представляет собой кабельную вилку с угловым патрубком (У), гайкой для монтажа и четырьмя контактами диаметром 2,5 мм. Она пылебрызгозащищена и выполнена во всеклиматическом исполнении (В).
Расшифровка обозначения по данным изготовителя:
- 2РТТ — тип соединителя: цилиндрический низкочастотный;
- 20 — условный размер корпуса;
- К — кабельный;
- У — угловой патрубок;
- Н2 — контакты диаметром 2,5 мм;
- Ш4 — 4 шпинделя (контакта);
- В — всеклиматическое исполнение.
В составе соединителя предусмотрены вилка и розетка, при этом данная модель представляет собой кабельную вилку.
Технические характеристики
- Рабочая температура: от минус 60 до плюс 100 °C.
- Максимальное рабочее напряжение: 700 В.
- Номинальная частота: 3000 Гц.
- Сопротивление изоляции: не менее 1000 МОм.
- Сопротивление контактов: не более 1,0 мОм для контактов диаметром 2,5 мм.
- Вибрация: 1–1000 Гц при ускорении 100 м/с² (10g).
- Одиночный удар: 10000 м/с² (1000g).
- Многократные удары: 1500 м/с² (150g).
- Линейные нагрузки: 2000 м/с² (200g).
- Наработка: минимум 1000 ч, 500 сочленений-расчленений.
- Срок сохраняемости: 15–20 лет.
Применение и особенности эксплуатации
Соединитель используется для подключения неэкранированного кабеля объёмного монтажа с резьбовой фиксацией. Пылебрызгозащищённое исполнение и всеклиматическая конструкция позволяют применять его в аппаратуре, работающей в широком диапазоне температур и при повышенных механических нагрузках.
Изображение товара показывает конструкцию вилки с указанием габаритов, включая L max, D min, H и диаметры, в нескольких проекциях. Приёмка «ОТК» и год выпуска 2024 подтверждают соответствие изделия требованиям контроля качества производителя.
Артикул: 5490.
