Назначение соединителя 2РТТ20КУН2Г4В

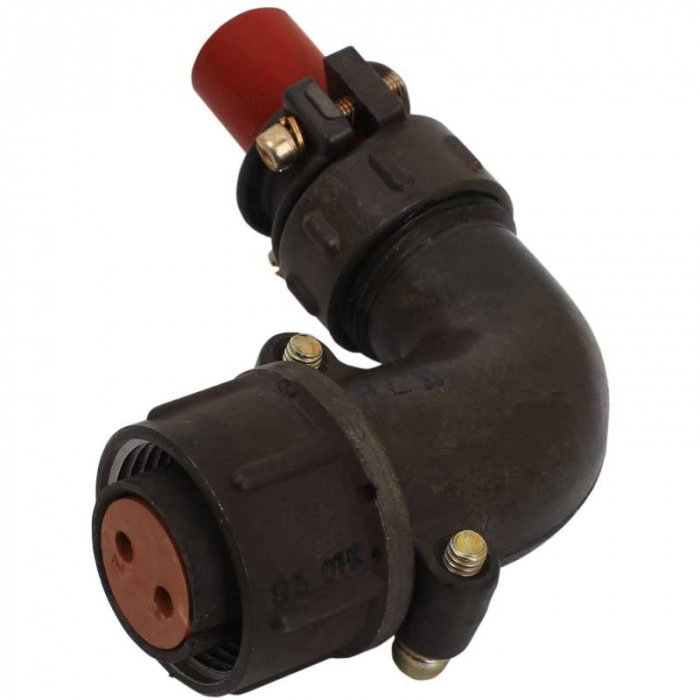

Соединитель 2РТТ20КУН2Г4В производства предприятия «Элекон» представляет собой низкочастотный цилиндрический разъём заводского исполнения, выпускаемый по техническим условиям серии 2РТТ (ГЕ0.364.120ТУ). Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока в низкочастотных цепях, в том числе в блоках и узлах различной радио- и электроаппаратуры, монтируемой объёмным способом.

Разъём относится к серии 2РТТ — негерметичных, теплостойких, тропико- и всеклиматических соединителей. Корпус изделия имеет условный размер 20, что определяет габаритный класс и присоединительные размеры контактной пары. Каталожный артикул товара — 50565.

Подтверждённые технические особенности

Электрические параметры

• Рабочее напряжение — до 850 В амплитудного значения для постоянного и переменного тока.
• Максимальная рабочая частота — до 3 МГц, что позволяет применять разъём в низкочастотных силовых и сигнальных цепях.
• Рабочий ток на контакт в рамках серии 2РТТ может достигать до 200 А; для конкретного типоразмера действуют значения, установленные заводом-производителем.

Конструктивные особенности

• Цилиндрическая конструкция объёмного монтажа с резьбовой фиксацией сочленённого положения, что повышает вибрационную устойчивость и механическую надёжность подключения.
• Монтажная часть выполнена под тип «КУ», «Н», «2Г»; исполнение 4-полюсное, что определяет тип контактной системы и способ подключения проводников.
• Устойчивость к повышенной влажности (до 98 % при температуре плюс 40 градусов Цельсия), к вибрации и пониженному атмосферному давлению.

Климатическое исполнение

Разъём имеет всеклиматическое исполнение и рассчитан на эксплуатацию при температурах окружающей среды примерно от минус 60 до плюс 100 градусов Цельсия. Такое сочетание характеристик типично для аппаратуры военного и промышленного назначения. Ресурс изделия составляет несколько сотен циклов сочленения-расчленения, а гарантированный срок сохраняемости — порядка 10–15 лет.

Применение и приёмка

Соединитель применяется в цепях с частотой до 3 МГц и обеспечивает надёжный электрический контакт при длительной эксплуатации. Основные области использования — объёмный монтаж блоков, узлов и стоек радио- и электроаппаратуры, где требуется механически прочное и виброустойчивое соединение электрических цепей.

Поставляемое изделие имеет приёмку «ОТК» и год выпуска 2024, что подтверждает заводской контроль качества и соответствие требованиям технических условий серии. Для точного подбора исполнения под конкретную задачу следует учитывать, что серия предусматривает варианты вилки и розетки, а также кабельного или приборного подключения с прямым либо угловым патрубком — эти параметры уточняются под конкретное исполнение.

Ключевые преимущества

1. Резьбовая фиксация сочленённого положения повышает механическую надёжность и устойчивость к вибрации.
2. Всеклиматическое исполнение допускает работу в широком диапазоне температур и при высокой влажности.
3. Четырёхполюсная контактная система подходит для силовых и сигнальных низкочастотных цепей.
4. Длительный срок сохраняемости и значительный ресурс сочленений обеспечивают стабильность эксплуатации.
