Назначение соединителя 2РТТ20КУН2Г4В

2РТТ20КУН2Г4В — это пылебрызгозащищённый цилиндрический низкочастотный соединитель (разъём) российской серии 2РТТ. Изделие предназначено для соединения и разъединения проводов и кабелей в электрических цепях постоянного и переменного тока, а также для коммутации узлов и блоков в различных видах электро- и радиоаппаратуры.

Соединитель применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Благодаря всеклиматическому исполнению он подходит для эксплуатации в сложных климатических условиях, включая повышенную влажность, вибрацию и ударные нагрузки.

Расшифровка обозначения 2РТТ20КУН2Г4В

Маркировка изделия построена по стандартной схеме серии 2РТТ и содержит следующие сведения:

• 2РТТ — тип соединителя: негерметичный, цилиндрический, низкочастотный.
• 20 — условный размер корпуса (диаметр и габарит).
• К — корпус кабельный.
• У — патрубок угловой.
• Н — некратный (фиксированный) тип контактов и резьбы.
• 2 — количество контактов (для данной модификации две контактные линии).
• Г — исполнение по способу монтажа, в том числе с гайкой для крепления.
• 4 — вариант конструкции и исполнения.
• В — всеклиматическое исполнение с широким диапазоном температур и повышенной влажностью.

Подтверждённые технические особенности

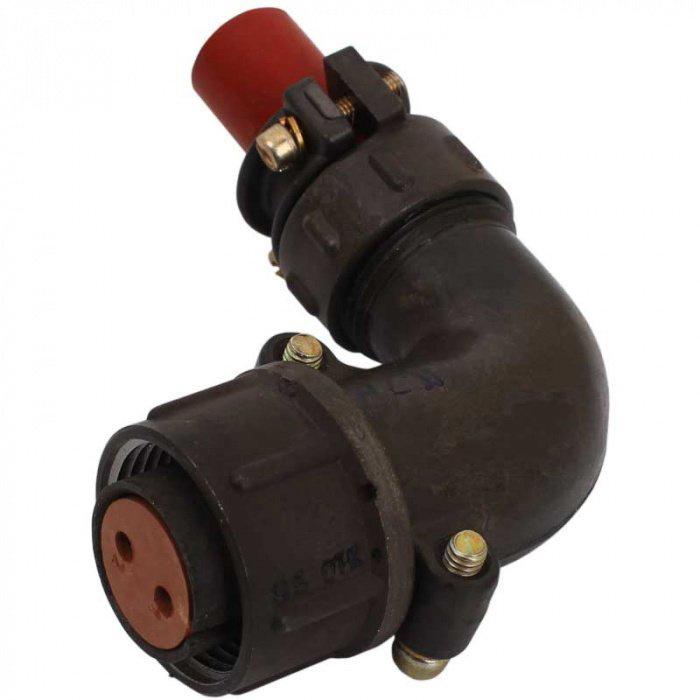

Соединитель выполнен в виде кабельной розетки с угловым патрубком и гайкой для монтажа. Он предназначен для объёмного монтажа и имеет резьбовую фиксацию сочленённого положения, что исключает самопроизвольное разъединение под воздействием вибрации.

Ключевые параметры изделия:

• Максимальное рабочее напряжение (амплитудное значение) — до 850 В.
• Максимальная рабочая частота — до 3 МГц.
• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм в зависимости от конкретных требований к серии.
• Рабочий диапазон температур окружающей среды — обычно от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — порядка 1000 часов.
• Минимальное количество сочленений–расчленений — не менее 500 циклов.
• Срок сохраняемости — до 15 лет.

Применение и условия эксплуатации

Соединитель востребован в электрорадиоаппаратуре, где требуется надёжная коммутация проводов и кабелей: в промышленных и переносных устройствах, в блоках и узлах, работающих при постоянном и переменном токе. Пылебрызгозащищённое исполнение повышает надёжность при эксплуатации в условиях повышенной запылённости и влажности.

Всеклиматическое исполнение В обеспечивает стойкость к воздействию повышенной относительной влажности, вибрации и ударных нагрузок, что типично для серии 2РТТ. Резьбовая фиксация сочленённого положения и угловой патрубок упрощают монтаж в стеснённых условиях и обеспечивают стабильный контакт при механических воздействиях.

Год сведений о товаре — 2017. Артикул изделия — 20529. Категория — 2РТТ20. Производитель в предоставленных данных не указан.
