Назначение соединителя 2РТТ20КУЭШ40В Элекон «5»

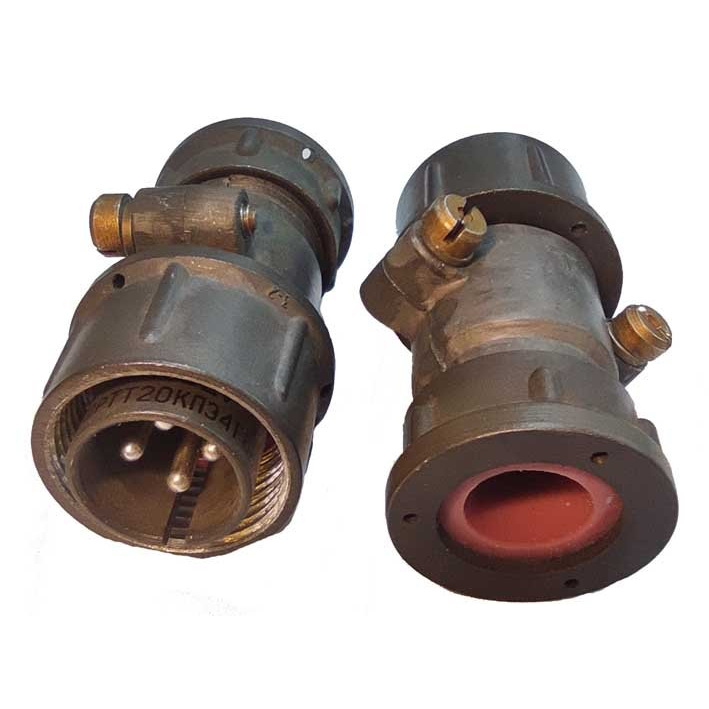

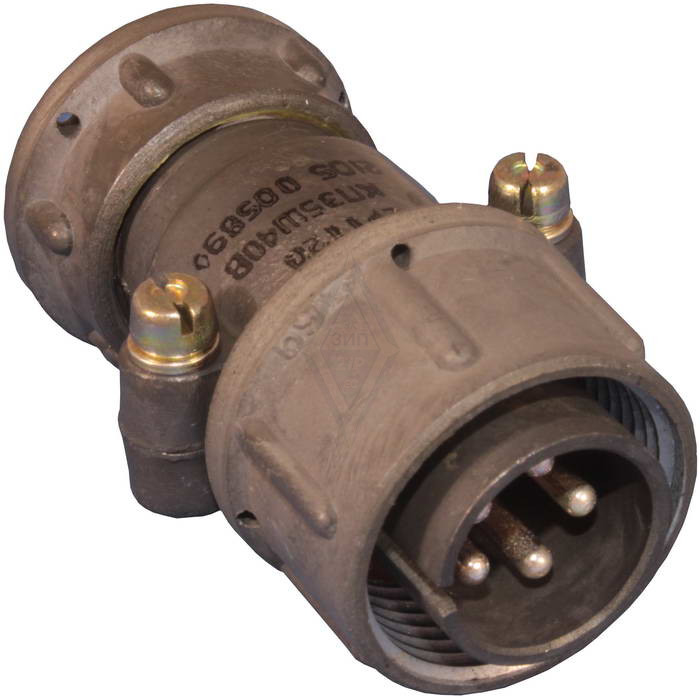

2РТТ20КУЭШ40В от завода «Элекон» (исполнение «5») представляет собой низкочастотный цилиндрический соединитель теплостойкого типа с пятью контактами. Изделие предназначено для надежного соединения в электрических цепях переменного и постоянного тока. Основное назначение — обеспечение прочного и стабильного электрического контакта в составе промышленного оборудования, где предъявляются повышенные требования к стойкости к внешним воздействиям.

Конструктивное исполнение с угловым патрубком (обозначение «У») позволяет подводить кабель под углом, что удобно при монтаже в стесненных условиях и при ограниченном пространстве внутри шкафов, пультов и агрегатов. Экранированная конструкция (обозначение «ЭШ») обеспечивает защиту от внешних электромагнитных воздействий. Всеклиматическое исполнение (обозначение «В») подтверждает пригодность соединителя для эксплуатации в различных климатических зонах, включая тропический климат.

Подтверждённые технические особенности

Соединитель рассчитан на рабочий ток до 25 А на контакт и напряжение до 700 В. Максимальная рабочая частота достигает 3 МГц. Контактное сопротивление не превышает 1 мОм, а сопротивление изоляции составляет не менее 1000 МОм. Контакты имеют серебряное покрытие и диаметр 2,5 мм, что способствует стабильности переходного сопротивления при длительной эксплуатации.

Диапазон рабочих температур — от минус 60 °C до плюс 100 °C. Изделие устойчиво к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², а также к одиночным ударам с ускорением до 10 000 м/с². Допускается эксплуатация при относительной влажности до 98 % при температуре плюс 40 °C. Ресурс по количеству циклов соединения-рассоединения составляет до 500.

Приемка изделия — «5». Производитель — завод «Элекон». Серия соответствует стандартам, установленным для негерметичных теплостойких разъемов.

Основные характеристики

• Количество контактов: 5.
• Рабочий ток: до 25 А на контакт.
• Рабочее напряжение: до 700 В.
• Максимальная частота: до 3 МГц.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Диаметр контактов: 2,5 мм, покрытие — серебро.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Устойчивость к вибрации: 1–5000 Гц, до 300 м/с².
• Устойчивость к одиночным ударам: до 10 000 м/с².
• Влагостойкость: 98 % при плюс 40 °C.
• Циклов соединения-рассоединения: до 500.

Применение и условия эксплуатации

Соединитель 2РТТ20КУЭШ40В применяется в промышленных системах, где требуется прочное и герметичное соединение в суровых условиях. Благодаря теплостойкому исполнению и всеклиматическому обозначению «В» изделие востребовано в тех областях, где электрические цепи подвергаются нагреву, вибрации, ударам и повышенной влажности. Экранированное исполнение делает его пригодным для работы в условиях, чувствительных к внешним помехам.

Угловой патрубок типа «У» упрощает прокладку кабельных линий в ограниченном пространстве, снижая риск излома кабеля и повышая удобство монтажа. Сочетание серебряного покрытия контактов и низкого переходного сопротивления обеспечивает надежную передачу тока в цепях переменного и постоянного тока.

Изделие выпускается заводом «Элекон» и имеет приемку «5». Перед применением рекомендуется проверять соответствие условий эксплуатации заявленным характеристикам: температуре, влажности, вибрационным и ударным нагрузкам, а также параметрам электрической цепи по току и напряжению.
