Назначение соединителя

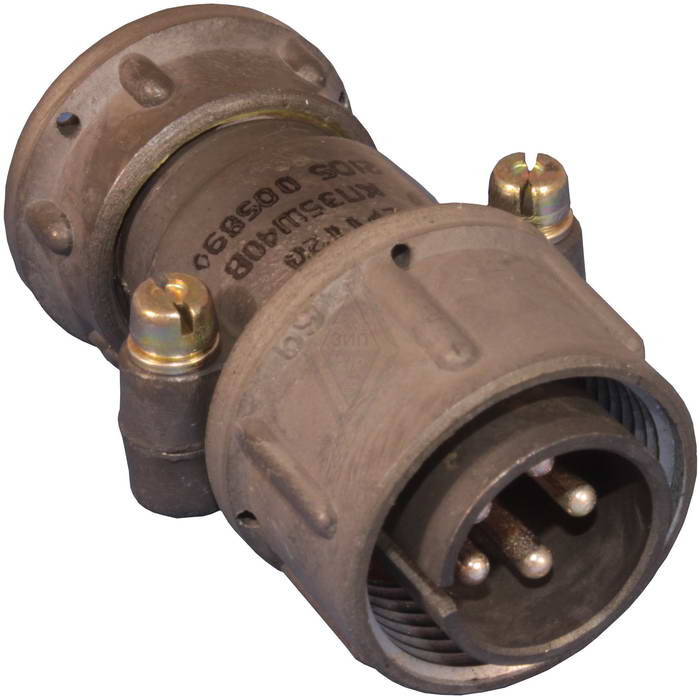

2РТТ20КУЭШ40В «5» — низкочастотный цилиндрический электрический соединитель серии 2РТТ. Он предназначен для надежного соединения в цепях постоянного и переменного тока. Изделие применяется там, где требуется передача электрических сигналов и питающих напряжений при повышенных требованиях к стабильности контакта, стойкости к внешним воздействиям и длительному сроку службы.

Соединитель относится к кабельным вилкам с экранированием. Буквенные и цифровые обозначения в маркировке указывают на исполнение: КУ — кабельная вилка, ЭШ — экранирование, 20 — условный размер корпуса, 40В — габариты патрубка. Индекс «5» в названии соответствует приемке «5».

Электрические параметры и конструктивные особенности

Соединитель имеет 5 контактов диаметром 2,5 мм. Максимальный рабочий ток на контакт составляет 25 А, общий ток может достигать 125 А. Сопротивление контакта — не более 1 мОм. Максимальное напряжение — до 700–850 В амплитудного значения. Рабочая частота — до 3 МГц. Сопротивление изоляции — не менее 1000–5000 МОм.

Корпус соединителя цилиндрический, низкочастотный, с резьбовой фиксацией. Экранное исполнение ЭШ обеспечивает защиту от электромагнитных помех. Кабельная вилка предназначена для монтажа на кабель. Условный размер корпуса 20 и патрубок 40В определяют габаритные и присоединительные параметры изделия.

• Количество контактов: 5.
• Диаметр контакта: 2,5 мм.
• Максимальный ток на контакт: 25 А.
• Общий максимальный ток: до 125 А.
• Сопротивление контакта: не более 1 мОм.
• Максимальное напряжение: до 700–850 В амплитудного значения.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Тип: кабельная вилка с экранированием.
• Фиксация: резьбовая.

Условия эксплуатации и надежность

Соединитель выполнен во всеклиматическом варианте. Он работает при температурах от минус 60 до плюс 100 градусов Цельсия, кратковременно — до плюс 180 градусов Цельсия. Изделие устойчиво к влажности 98 процентов при температуре плюс 40 градусов Цельсия и к пониженному давлению до 1,3 на 10 в степени минус 4 Па. По свойствам исполнение характеризуется как негерметичное, теплостойкое и тропикоустойчивое.

Ресурсные показатели: 500 сочленений-расчленений, наработка 1000 часов, срок хранения 15 лет. Эти параметры подтверждают пригодность соединителя для длительной эксплуатации в составе ответственного оборудования.

Применение и приемка

Благодаря совокупности характеристик 2РТТ20КУЭШ40В «5» подходит для промышленного оборудования, авиационной и военной техники. Он может использоваться в цепях постоянного и переменного тока, где необходимы экранирование, резьбовая фиксация и устойчивость к широкому диапазону температур, влажности и пониженному давлению.

Товар имеет приемку «5». Это указано в характеристиках VirtueMart и подтверждает соответствие изделия установленным требованиям приемки. Артикул товара — 5594. Категория — 2РТТ20. Производитель в карточке товара не указан; в имеющемся описании упоминается производитель «Элекон».
