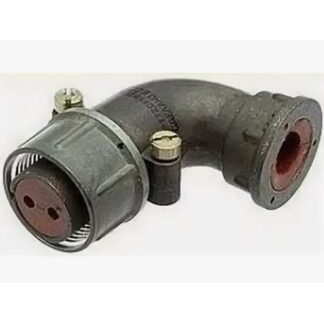

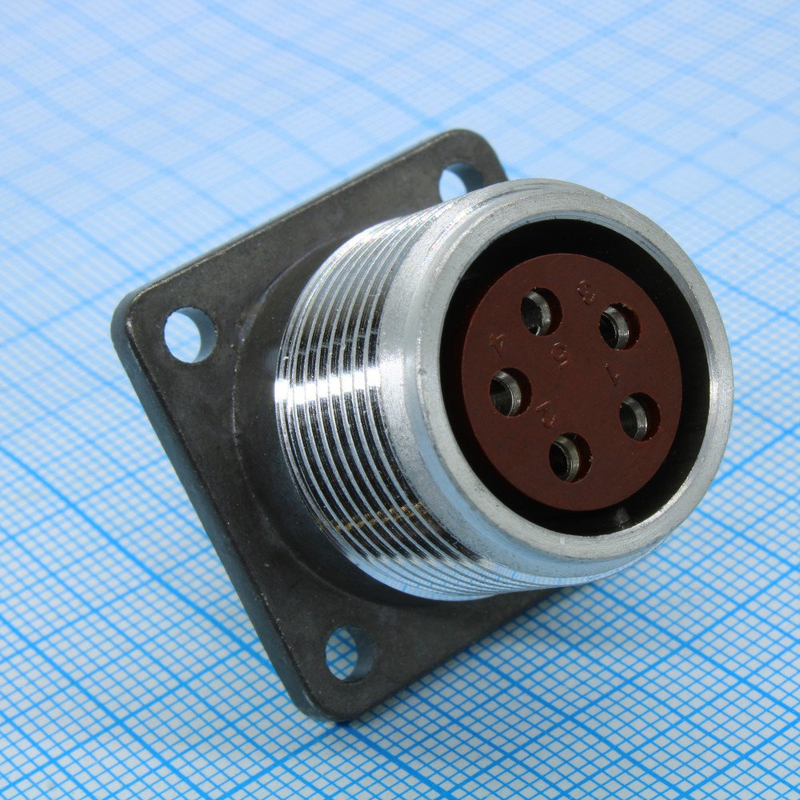

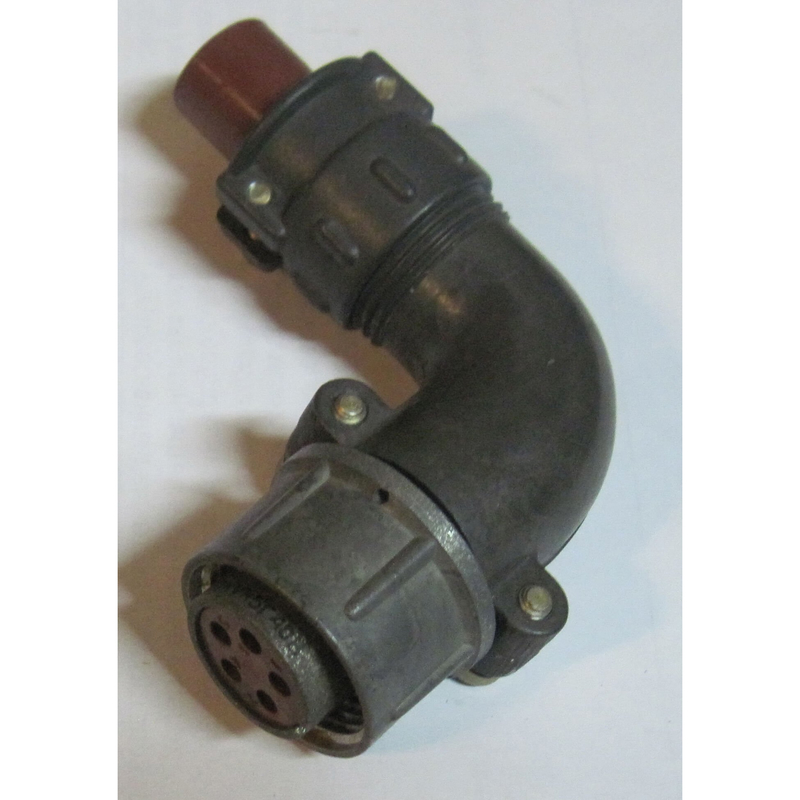

Назначение разъёма 2РТТ20КУЭГ40В «5»

2РТТ20КУЭГ40В «5» — цилиндрический теплостойкий разъём (соединитель) серии 2РТТ, предназначенный для ручного соединения и разъединения электрических цепей переменного и постоянного тока. Изделие применяется в радиотехнической и радиоэлектронной аппаратуре, где требуется надёжная коммутация при воздействии повышенных температур, вибрации, ударов и пониженного атмосферного давления.

Разъём состоит из кабельной и блочной частей и относится к соединителям с внутренним объёмным монтажом. Корпус имеет диаметр 20 мм. Исполнение обеспечивает пылебрызгозащиту, что позволяет использовать изделие в условиях повышенной влажности и запылённости.

Расшифровка обозначения

Маркировка 2РТТ20КУЭГ40В построена по принятой для серии схеме и содержит следующие сведения:

• 2РТТ — серия теплостойких разъёмов;
• 20 — диаметр корпуса, равный 20 мм;
• К — кабельное исполнение;
• УЭ — уплотнительное исполнение с эластичными элементами;
• Г — розетка;
• 40 — количество контактов или спецификация исполнения;
• В — всеклиматическое исполнение.

Индекс «5» в наименовании соответствует приёмке «5» и подтверждает, что изделие прошло соответствующий контроль качества.

Подтверждённые технические характеристики

Электрические параметры

• Максимальное рабочее напряжение — до 700–850 В (амплитудное значение).
• Токовая нагрузка на контакт — до 20–35 А в зависимости от исполнения.
• Рабочая частота — до 3 МГц.
• Сопротивление контактов — не более 0,00075–1 мОм.
• Сопротивление изоляции — не менее 1000–5000 МОм.

Климатическое исполнение

Изделие выпускается во всеклиматическом исполнении (В). Разъём работоспособен при температурах от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с кратковременными скачками до плюс 180 градусов Цельсия. Конструкция выдерживает пониженное давление до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Механические свойства и ресурс

• Устойчивость к вибрации в диапазоне 1–1000 Гц при ускорении до 100 метров на секунду в квадрате.
• Стойкость к одиночным ударам с ускорением до 10000 метров на секунду в квадрате.
• Стойкость к многократным ударам с ускорением до 1500 метров на секунду в квадрате.
• Наработка — не менее 1000 часов.
• Число соединений-расчленений — 500 циклов.
• Срок хранения — 15 лет.

Применение и особенности монтажа

Разъём 2РТТ20КУЭГ40В «5» применяется в составе радиотехнической и радиоэлектронной аппаратуры для коммутации цепей переменного и постоянного тока. Внутренний объёмный монтаж предполагает пайку проводников к контактам внутри корпуса, что обеспечивает компактность соединения и защиту контактной группы от внешних воздействий.

Ручное соединение и разъединение кабельной и блочной частей позволяет оперативно заменять блоки и кабельные сборки без демонтажа всей аппаратуры. Пылебрызгозащищённое исполнение и всеклиматическая стойкость делают изделие пригодным для эксплуатации в широком диапазоне температур и при пониженном давлении.

Приёмка «5» подтверждает соответствие изделия установленным требованиям и возможность его применения в ответственных узлах аппаратуры. Артикул изделия — 5590, категория — 2РТТ20. Производитель в предоставленных данных не указан.
