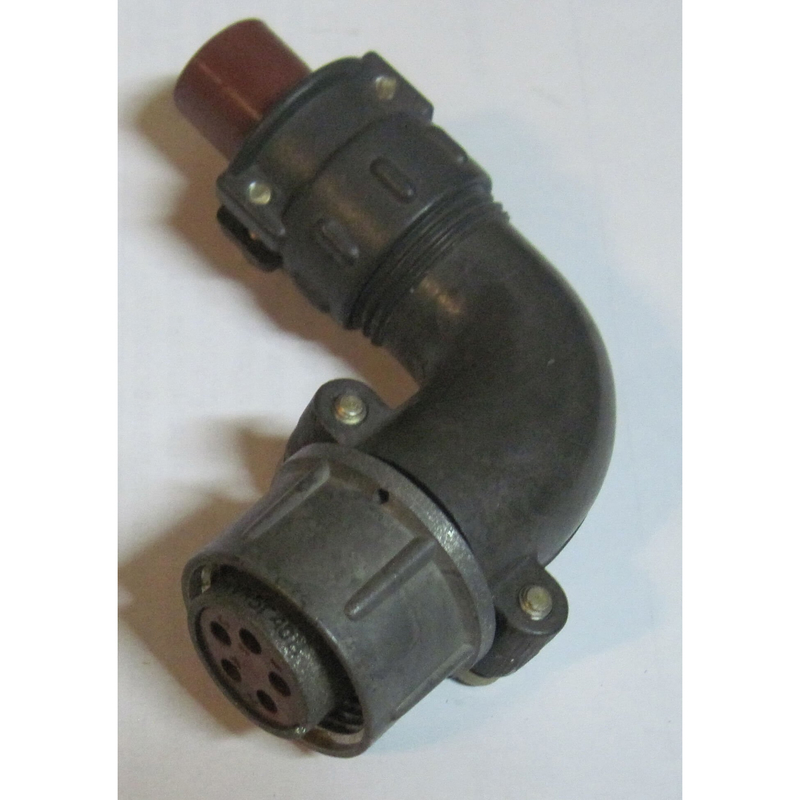

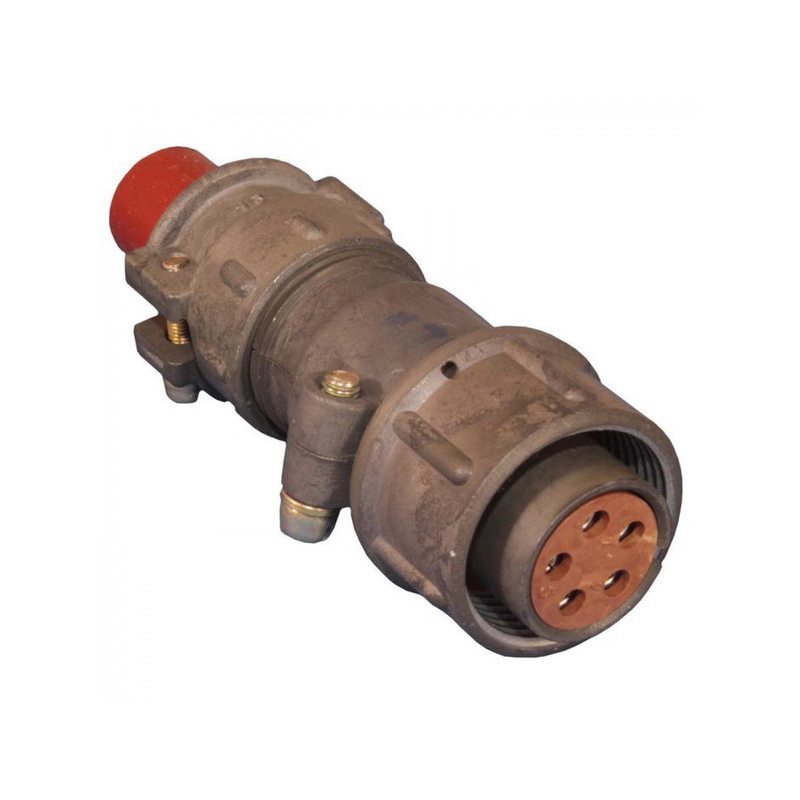

Назначение разъёма 2РТТ20КУЭГ40В

Цилиндрический теплостойкий электрический разъём 2РТТ20КУЭГ40В категории 2РТТ предназначен для электрического соединения цепей переменного и постоянного тока в различных электротехнических и радиотехнических устройствах. Изделие применяется там, где требуется надёжная коммутация кабельных линий с блоками, панелями и другой аппаратурой. Конструкция ориентирована на внутренний монтаж, при котором разъём обеспечивает стабильный электрический контакт при воздействии повышенных и пониженных температур, вибраций и перепадов давления.

Технические характеристики

Разъём выполнен в кабельном исполнении и имеет корпус диаметром 20 мм. Маркировка отражает конструктивные особенности: «КУ» — кабельное исполнение, «Э» — наличие уплотнительных элементов, «Г» — тип «гнездо». Количество контактов — 40. Контактная группа изготовлена из серебра, что обеспечивает малое переходное сопротивление — порядка 0,00075 Ом для малых диаметров.

• Максимальное рабочее напряжение: до 700–850 В амплитудного значения.
• Ток на контакт: до 20 А в зависимости от конфигурации.
• Материал контактов: серебро.
• Диаметр корпуса: 20 мм.
• Число контактов: 40.
• Тип: гнездо, кабельное исполнение, с уплотнительными элементами.

Указанные параметры относятся к серии 2РТТ в целом и подтверждаются конструктивным исполнением конкретного изделия. Точные значения по току и напряжению зависят от схемы включения и числа задействованных контактов.

Климатическое исполнение и устойчивость к внешним воздействиям

Изделие относится к всеклиматическому исполнению, что обозначено буквой «В» в маркировке. Такой разъём работоспособен при температурах от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, а кратковременные скачки температуры допускаются до плюс 180 градусов Цельсия. Корпус отличается пылебрызгозащищённостью и сохраняет рабочие свойства при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.

Разъём устойчив к вибрационным нагрузкам в диапазоне от 1 до 1000 Герц с ускорением до 100 метров на секунду в квадрате. Эти свойства позволяют использовать изделие в аппаратуре, эксплуатируемой в сложных условиях, включая подвижные и высотные установки.

Применение и ресурсные показатели

Разъём применяется для внутреннего монтажа в электро- и радиотехнической аппаратуре, где необходимо надёжное соединение кабеля с блоком или панелью. Ресурс наработки составляет 1000 часов, а число соединений-расчленений — 500 циклов. Срок сохраняемости изделия — не менее 15 лет, что подтверждает возможность длительного хранения без потери рабочих характеристик.

Приёмка «5» свидетельствует о приёмке изделия с оценкой качества, соответствующей установленным требованиям. Разъём 2РТТ20КУЭГ40В с артикулом 5589 поставляется как самостоятельное изделие; сведения о комплектации и стране производства в предоставленных данных отсутствуют.
