Назначение соединителя

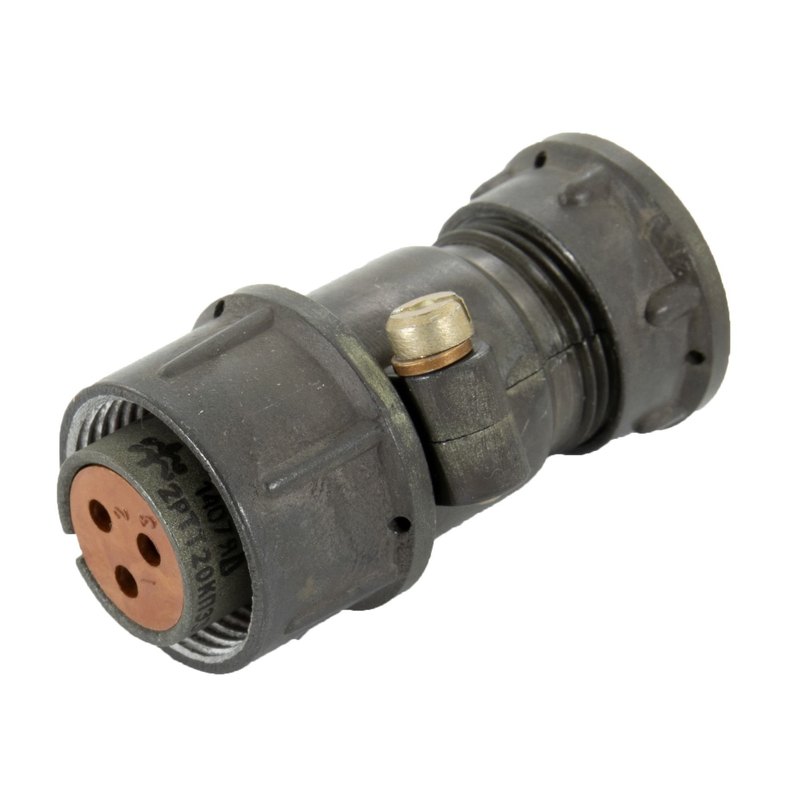

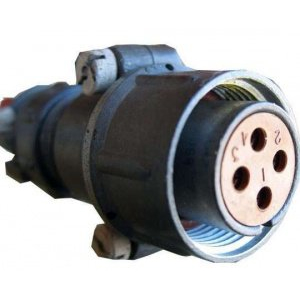

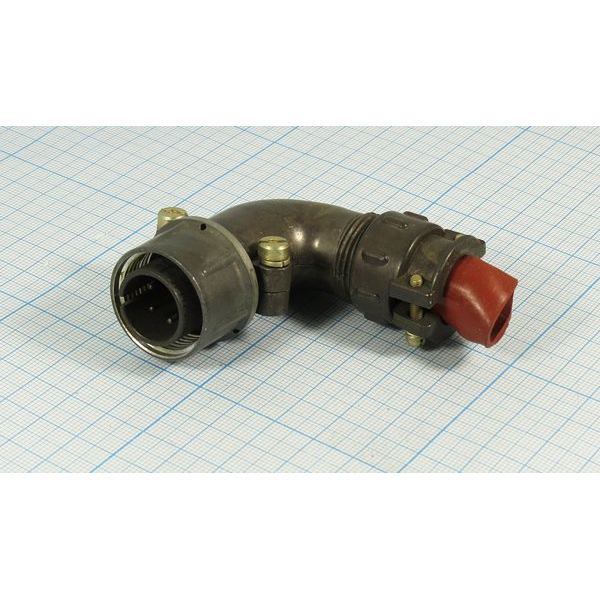

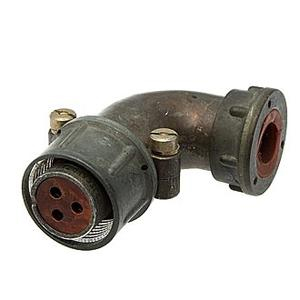

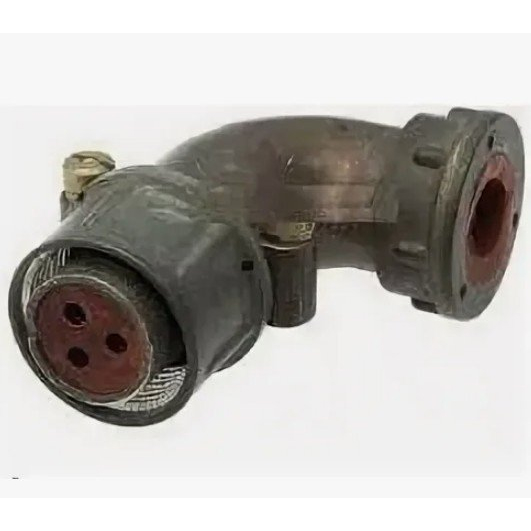

2РТТ20КУЭ5Ш7В — это розетка кабельная из серии цилиндрических низкочастотных соединителей производства НПО «Каскад» с приёмкой ОТК (отдел технического контроля). Изделие предназначено для надёжного соединения электрических цепей переменного и постоянного тока в промышленной аппаратуре. Соединитель применяется там, где требуется герметичное подключение неэкранированных кабелей объёмного монтажа, а также устойчивость к вибрациям, ударам и воздействию климатических факторов.

Модель поставляется в исполнении с приёмкой ОТК и всеклиматическим исполнением, что подтверждает её пригодность для ответственных узлов радиоэлектронной и радиотехнической аппаратуры. Год выпуска — 2024.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТТ20КУЭ5Ш7В несёт полную информацию о конструкции и условиях эксплуатации изделия. Ниже приведена её расшифровка.

• 2РТТ — теплостойкий пылебрызгозащищённый тип соединителя;
• 20 — условный размер корпуса, составляющий 20 миллиметров;
• К — кабельное исполнение;
• У — угловой патрубок;
• Э — экранированное исполнение;
• 5 — число контактов;
• Ш — гайка для монтажа;
• 7 — категория качества ОТК;
• В — всеклиматическое исполнение.

Конструктивно изделие состоит из розетки и вилки с резьбовой фиксацией. Такое решение обеспечивает надёжное механическое удержание сочленённой пары при вибрациях и ударах. Диаметр контактов составляет 1,5 миллиметра, переходное сопротивление каждого контакта — не более 2,5 мОм.

Соединитель устойчив к климатическим воздействиям в диапазоне от минус 60 до плюс 100 градусов Цельсия, работоспособен при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия, при пониженном давлении и механических нагрузках до 1500 метров на секунду в квадрате.

Технические характеристики

Основные электрические и эксплуатационные параметры соединителя подтверждены техническими условиями и сертификатом соответствия. Ключевые значения приведены ниже.

• Максимальное рабочее напряжение — 700 вольт, амплитудное значение — до 850 вольт;
• Рабочий ток на один контакт — до 10 ампер, общая нагрузка — до 50 ампер;
• Номинальная частота — до 3000 герц;
• Число контактов — 5, диаметр контакта — 1,5 миллиметра;
• Сопротивление контакта — не более 2,5 мОм;
• Минимальное число сочленений-расчленений — 500;
• Наработка — 1000 часов;
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• Влажность — до 98 процентов при плюс 40 градусах Цельсия;
• Механические нагрузки — до 1500 метров на секунду в квадрате.

Изделие соответствует ТУ 6313-022-61929916-2015 и сертификату ЕАЭС RU C-RU.АБ53.В.00929/21. Приёмка ОТК подтверждает прохождение выходного контроля качества на предприятии-изготовителе.

Применение

Соединитель 2РТТ20КУЭ5Ш7В используется в радиотехнической, радиоэлектронной и промышленной аппаратуре для герметичного подключения неэкранированных кабелей объёмного монтажа. Благодаря всеклиматическому исполнению и стойкости к внешним воздействиям он подходит для эксплуатации в условиях повышенной влажности, пониженного давления и механических нагрузок.

Резьбовая фиксация сочленённой пары и экранированное исполнение корпуса позволяют применять модель в составе ответственных узлов, где требуется стабильность электрического соединения при вибрациях и ударах. Совместимость с кабелями объёмного монтажа делает изделие удобным для монтажа в ограниченном пространстве промышленных шкафов и блоков аппаратуры.

Изделие поставляется с приёмкой ОТК, что делает его пригодным для использования в составе аппаратуры, к которой предъявляются повышенные требования по надёжности и подтверждённому качеству.
