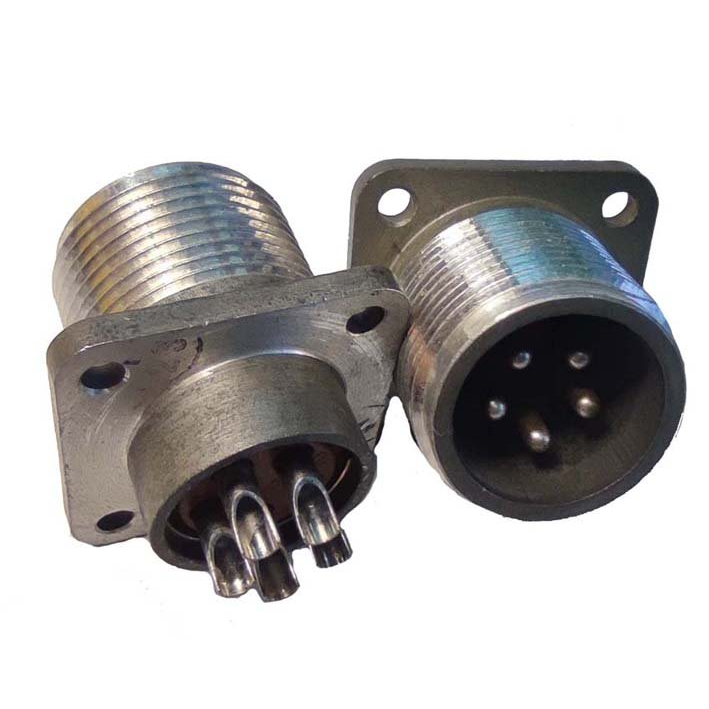

2РТТ20КУЭ5Ш40В 2024г «ОТК» Каскад

Цена:

2500 ₽

В наличии: 112 шт.

Производитель: Каскад

Технические характеристики

2РТТ20КУЭ5Ш40В — это низкочастотный цилиндрический электрический соединитель серии 2РТТ от российского производителя «Каскад», выполненный как кабельная вилка (штепсель) с угловым патрубком для экранированного кабеля.

Буква «У» в индексе указывает на угловой патрубок.
«Э» означает, что соединитель предназначен для экранированного кабеля (имеется гайка и конструкция для подключения экрана).
«5Ш40В» говорит о наличии 5 штыревых контактов, типоразмер контактов 40 и всеклиматическом исполнении «В» (широкий диапазон температур и влажности).

Приведённые ниже значения типичны для серии 2РТТ20 с аналогичной контактной группой 5Ш40:

Рабочее напряжение — до сотен вольт (в серии 2РТТ20 обычно ориентировочно до 700–850 В амплитудного значения).
Рабочий ток на контакт — порядка 25 А.
Сопротивление изоляции при нормальных условиях — не менее нескольких сотен–тысяч мегаом.

Корпус выполняется из алюминиевого сплава (например, типа А‑22), вставка — из карболита или аналогичного термостойкого изоляционного материала.
Исполнение «В» подразумевает работу в диапазоне температур примерно от −60 °C до +100 °C при высокой относительной влажности (до 98% при +25 °C).
Механическая прочность обеспечивается резьбовым способом сочленения и достаточно высокими допустимыми уровнями вибрации и ударов.

Соединитель 2РТТ20КУЭ5Ш40В применяется в радиоэлектронной и радиотехнической аппаратуре, промышленных установках и военной технике как кабельная вилка для подключения экранированного кабеля к приборной розетке или блоку. Также он используется в системах, где требуется надёжный всеклиматический разъём с механической фиксацией и возможностью многократного сочленения/расчленения (ресурс порядка нескольких сотен циклов).

Описание

Назначение соединителя

2РТТ20КУЭ5Ш40В — низкочастотный цилиндрический электрический соединитель серии 2РТТ российского производителя «Каскад». Изделие выполнено в виде кабельной вилки (штепселя) с угловым патрубком и предназначено для подключения экранированного кабеля к приборной розетке или блоку. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, промышленных установках и военной технике, то есть там, где требуется надёжное электрическое соединение с механической фиксацией и возможностью многократного сочленения и расчленения.

Поставка осуществляется с приёмкой «ОТК», что подтверждает прохождение заводского контроля качества. Год выпуска — 2024.

Расшифровка обозначения

Маркировка 2РТТ20КУЭ5Ш40В содержит полную информацию о конструкции и параметрах изделия:

2РТТ20 — тип и типоразмер серии низкочастотных цилиндрических соединителей.
К — кабельная часть, то есть вилка (штепсель), устанавливаемая на кабель.

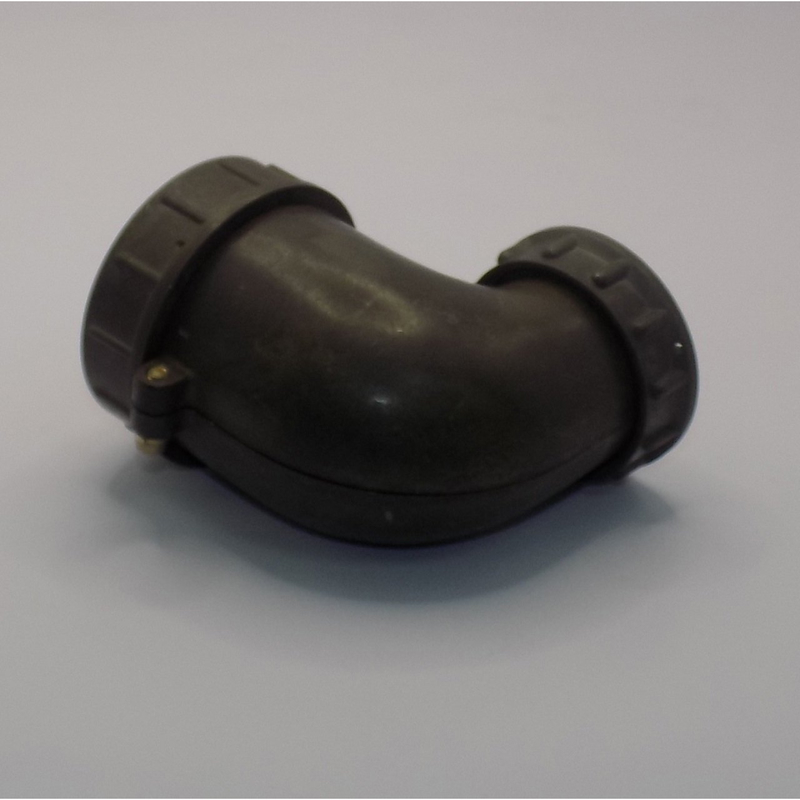

У — угловой патрубок, обеспечивающий ввод кабеля под углом к оси соединителя.
Э — исполнение для экранированного кабеля: в конструкции предусмотрены гайка и элементы для подключения экрана.
5Ш40 — пять штыревых контактов типоразмера 40.
В — всеклиматическое исполнение с широким диапазоном температур и влажности.

Технические особенности

Электрические параметры

Приведённые значения типичны для серии 2РТТ20 с контактной группой 5Ш40. Рабочее напряжение составляет до сотен вольт: в серии 2РТТ20 оно ориентировочно достигает 700–850 В амплитудного значения. Рабочий ток на контакт — порядка 25 А. Сопротивление изоляции при нормальных условиях — не менее нескольких сотен–тысяч мегаом.

Конструкция и материалы

Корпус выполняется из алюминиевого сплава, например типа А-22. Вставка изготавливается из карболита или аналогичного термостойкого изоляционного материала. Сочленение частей производится резьбовым способом, что обеспечивает механическую прочность и надёжную фиксацию. Конструкция рассчитана на достаточно высокие допустимые уровни вибрации и ударов.

Условия эксплуатации

Исполнение «В» подразумевает работу в диапазоне температур примерно от минус 60 °C до плюс 100 °C при высокой относительной влажности — до 98% при плюс 25 °C. Ресурс многократного сочленения и расчленения составляет порядка нескольких сотен циклов.

Применение

Соединитель 2РТТ20КУЭ5Ш40В используется как кабельная вилка для подключения экранированного кабеля к приборной розетке или блоку. Его применяют в системах, где необходим надёжный всеклиматический разъём с механической фиксацией и возможностью многократного сочленения и расчленения. Благодаря экранированному исполнению изделие подходит для аппаратуры, чувствительной к электромагнитным помехам, а всеклиматическое исполнение позволяет эксплуатировать его в жёстких условиях окружающей среды.
