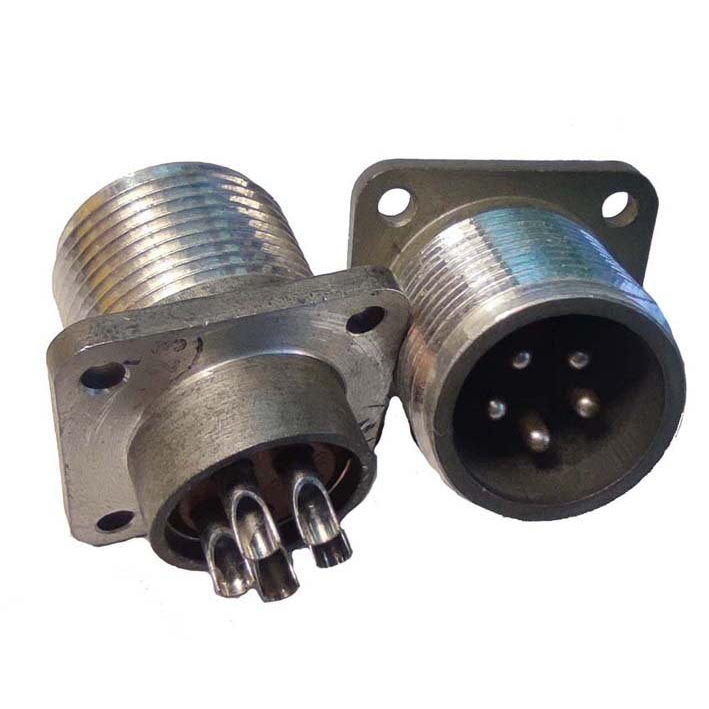

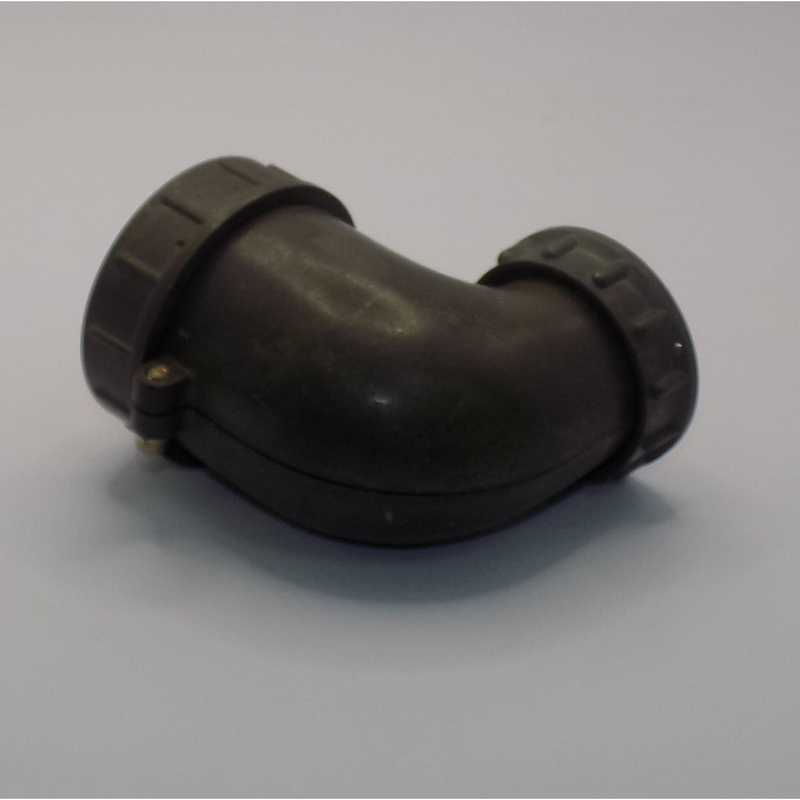

2РТТ20КУЭ5Ш40В 2024г «ОТК» Элекон

Цена:

3550 ₽

В наличии: 52 шт.

Производитель: Элекон

Технические характеристики

2РТТ20КУЭ5Ш40В от Элекон «ОТК» — это низкочастотный цилиндрический соединитель объемного монтажа с резьбовой фиксацией в сочлененном положении, предназначенный для надежного соединения электрических цепей в различных электро- и радиоаппаратах.

Производится заводом Элекон в исполнении «ОТК» (отдел технического контроля), что обеспечивает повышенный уровень качества и приемки.
Работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение), всеклиматическое исполнение (от -60 до +100 °C).
Общее количество контактов в серии 2РТТ варьируется от 1 до 47, сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений-расчленений.

Такие соединители применяются для внутреннего монтажа пайкой, пылебрызгозащищенные, с условным размером корпуса 20 мм.

Обозначение 2РТТ20КУЭ5Ш40В расшифровывается как: 2РТТ — серия, 20 — размер корпуса, К — кабельный, У — уплотнение, Э — эластичный корпус, 5 — число контактов, Ш — штыревой, 40 — диаметр кабеля 4,0 мм, В — всеклиматическое.

Описание

Назначение соединителя 2РТТ20КУЭ5Ш40В

Соединитель 2РТТ20КУЭ5Ш40В производства завода Элекон представляет собой низкочастотный цилиндрический соединитель объемного монтажа с резьбовой фиксацией в сочлененном положении. Он предназначен для надежного соединения электрических цепей в различных электро- и радиоаппаратах. Изделие поставляется в исполнении «ОТК» — отдел технического контроля, что подтверждает повышенный уровень качества и приемки.

Расшифровка обозначения

Маркировка 2РТТ20КУЭ5Ш40В несет в себе полную информацию о конструкции и параметрах изделия:

2РТТ — серия соединителей.
20 — условный размер корпуса, равный 20 мм.
К — кабельное исполнение.
У — наличие уплотнения.
Э — эластичный корпус.
5 — число контактов.
Ш — штыревой (вилка).
40 — диаметр подводимого кабеля 4,0 мм.
В — всеклиматическое исполнение.

Технические характеристики

Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Сопротивление изоляции составляет не менее 5000 МОм. Ресурс работы — 500 сочленений-расчленений. Изделие выполнено во всеклиматическом исполнении и сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.

Корпус соединителя пылебрызгозащищенный, что допускает эксплуатацию в условиях повышенной влажности и запыленности. Общее количество контактов в серии 2РТТ варьируется от 1 до 47, что позволяет подбирать соединители под конкретные задачи компоновки аппаратуры.

Особенности и применение

Основной способ монтажа — внутренний монтаж пайкой. Резьбовая фиксация в сочлененном положении исключает самопроизвольное разъединение под воздействием вибрации и механических нагрузок. Эластичный корпус обеспечивает дополнительную защиту и удобство при прокладке кабельных линий.

Соединители серии 2РТТ применяются в электро- и радиоаппаратах различного назначения, где требуется надежная коммутация цепей с соблюдением требований по пылебрызгозащите. Благодаря всеклиматическому исполнению изделие подходит для использования в составе оборудования, работающего на открытом воздухе и в неотапливаемых помещениях.

Год выпуска поставляемой партии — 2024. Приемка осуществляется отделом технического контроля предприятия-изготовителя, что гарантирует соответствие каждой единицы заявленным параметрам. Артикул изделия — 5585, категория — 2РТТ20, производитель — Элекон.
