Назначение соединителя

2РТТ20КУЭ5Г7В (эквивалент ШР20У5ЭШ7) — низкочастотный цилиндрический соединитель, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Соединитель состоит из вилки и розетки, которые могут быть приборными или кабельными. Сочленение резьбовое, корпуса имеют одношпоночную поляризацию, что исключает неправильную стыковку ответных частей.

Конструкция и монтаж

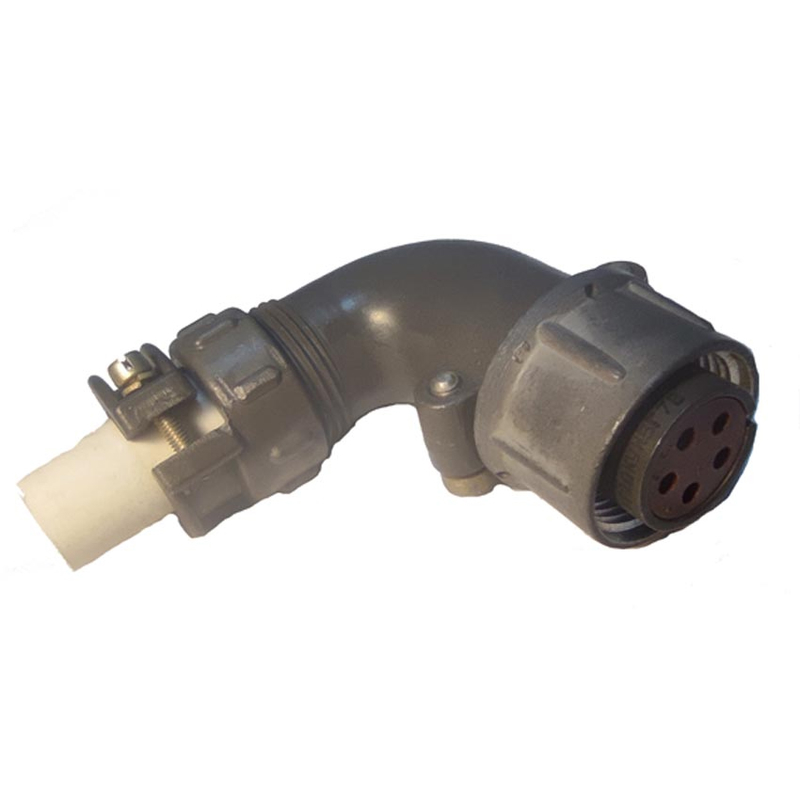

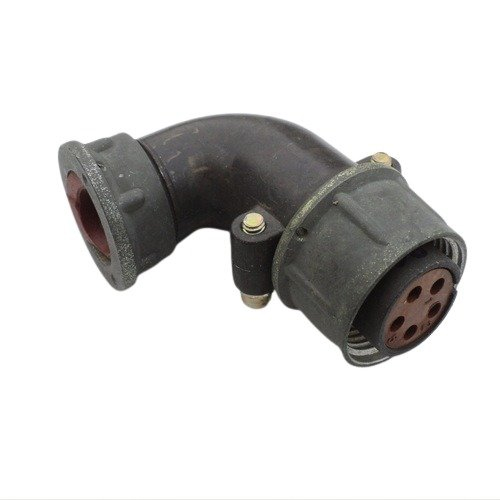

Исполнение 2РТТ20КУЭ5Г7В представляет собой кабельную розетку с угловым патрубком для экранированного кабеля (КУЭ). Контакты имеют серебряное покрытие, монтаж выполняется пайкой. Количество контактов — 5, диаметр каждого контакта составляет 1,5 мм.

Изделие выпускается во всеклиматическом исполнении [В], предназначенном для внутренних работ, и поставляется с резиновыми кожухами для пылебрызгозащиты.

• Тип: кабельная розетка с угловым патрубком
• Тип кабеля: экранированный (КУЭ)
• Покрытие контактов: серебро
• Метод монтажа: пайка
• Число контактов: 5
• Диаметр контакта: 1,5 мм
• Исполнение: всеклиматическое [В], для внутренних работ
• Комплектация: резиновые кожухи для пылебрызгозащиты

Технические характеристики

Максимальный ток на контакт — до 10 А. Сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

Соединитель устойчив к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате и к ударам с ускорением до 10000 метров на секунду в квадрате. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Наработка составляет 1000 часов, количество сочленений-расчленений — 500.

Совместимость и приёмка

Изделие взаимосочленяемо с разъёмами ШР по ГЕ0.364.107ТУ и с разъёмами 2РТ-А по ГЕ0.364.118ТУ.

Категория качества данного исполнения — «ОТК». Для серии также предусмотрены категории качества «ВП» и «ОСМ».

Применение

Соединитель применяется в электро- и радиоаппаратуре для коммутации электрических цепей постоянного и переменного тока в пределах указанных частот и напряжений. Благодаря всеклиматическому исполнению, пылебрызгозащитным кожухам и стойкости к вибрации, ударам и широкому диапазону температур изделие подходит для эксплуатации во внутренних условиях в составе ответственных электрических соединений.
