Назначение соединителя

2РТТ20КУЭ5Г7В (эквивалент ШР20У5ЭШ7) — низкочастотный цилиндрический соединитель, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется в цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В.

Соединитель состоит из вилки и розетки, которые могут быть приборными или кабельными. Соединение частей — резьбовое, корпуса имеют одношпоночную поляризацию, что исключает неправильное сочленение и обеспечивает надёжный электрический контакт при эксплуатации.

Конструктивные особенности

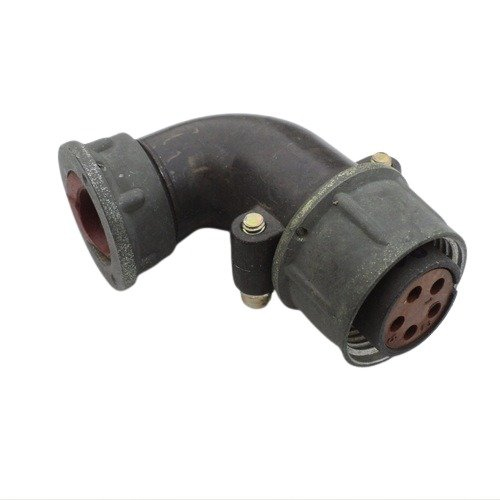

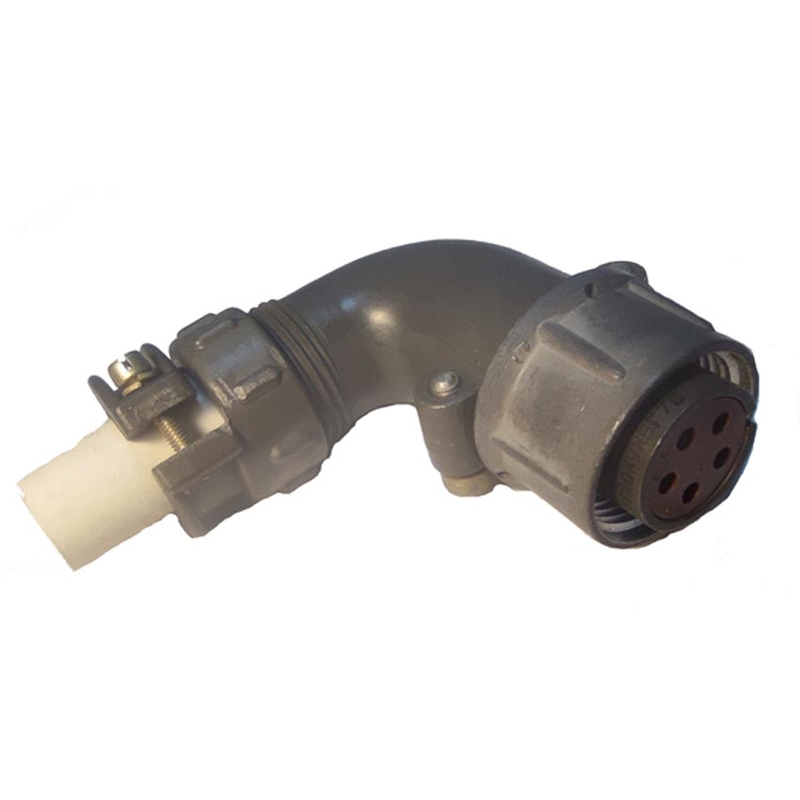

Модель 2РТТ20КУЭ5Г7В представляет собой кабельную розетку с угловым патрубком для экранированного кабеля (исполнение КУЭ). Монтаж выполняется пайкой, покрытие контактов — серебро, исполнение — всеклиматическое, обозначенное индексом В.

• Количество контактов — 5.
• Диаметр контактов — 1,5 мм.
• Сопротивление контакта — не более 2,5 мОм.
• Ток на контакт — до 10 А.
• Тип присоединения — резьбовое, с одношпоночной поляризацией корпусов.
• Способ монтажа — пайка.
• Покрытие контактов — серебрение.

Технические характеристики

Соединитель рассчитан на работу в жёстких условиях эксплуатации. Он выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30 g) и механические удары с ускорением до 10000 м/с² (1000 g).

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Допустимая влажность — до 98 процентов при температуре плюс 40 градусов Цельсия, что соответствует всеклиматическому исполнению.

• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее амплитудное напряжение — до 850 В.
• Рабочая частота — до 3 МГц.

Совместимость и применение

Изделие взаимосочленяемо с разъёмами ШР, выпускаемыми по ГЕ0.364.107ТУ, и с разъёмами 2РТ-А, выпускаемыми по ГЕ0.364.118ТУ. Это позволяет использовать соединитель для замены и в составе уже существующих изделий, где применяются указанные типы разъёмов.

Благодаря кабельному исполнению с угловым патрубком для экранированного кабеля, серебрёным контактам и всеклиматическому исполнению, розетка подходит для внутреннего монтажа в различных приборах, где требуется экранированное соединение цепей с током до 10 А на контакт.

Соединитель применяется в электро- и радиоаппаратуре общего назначения, в том числе в составе бортового и наземного оборудования, работающего при воздействии вибрации, ударов, повышенной влажности и широкого диапазона температур. Артикул изделия — 5583, категория — 2РТТ20.
