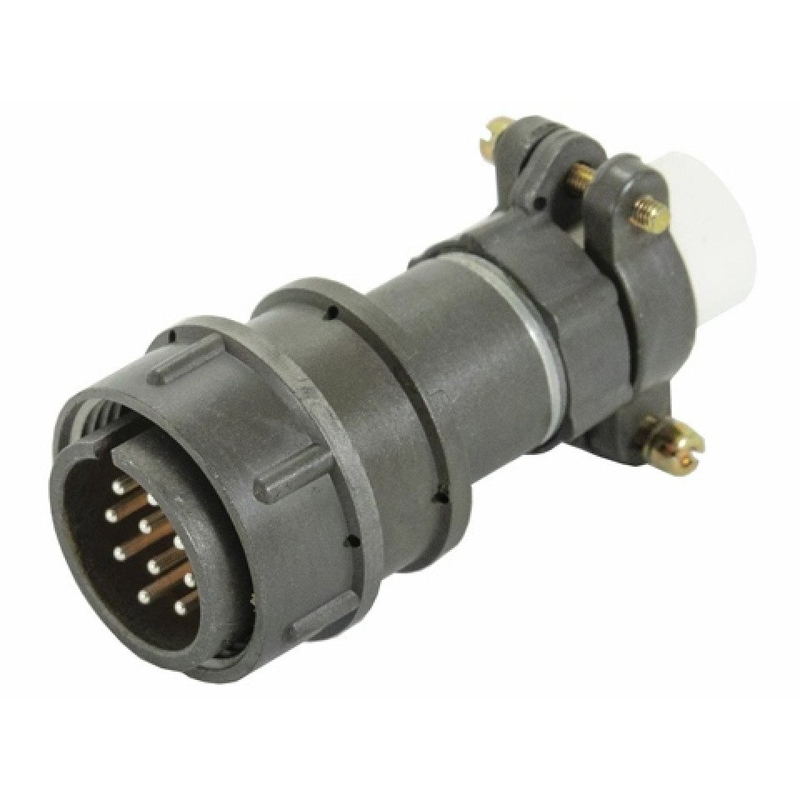

Назначение соединителя 2РТТ20КУЭ5Г7В

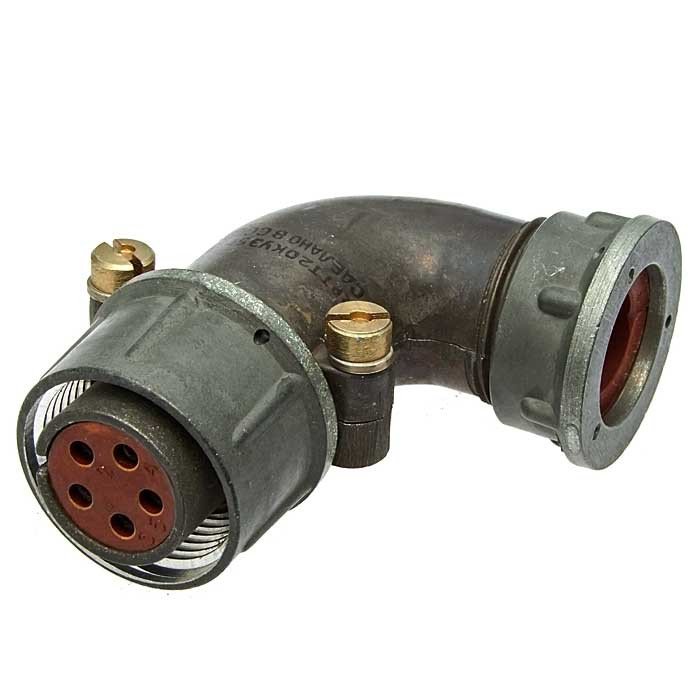

2РТТ20КУЭ5Г7В (эквивалент ШР20У5ЭШ7) — это низкочастотный цилиндрический соединитель, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется для внутренних соединений проводов, кабелей, узлов и блоков в приборах, где требуется надёжная коммутация и возможность быстрого разъединения цепей.

Соединитель работает в цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В. Такие параметры позволяют использовать его в составе низкочастотных трактов питания и сигнальных линий, а также в цепях управления различных устройств.

Конструктивные особенности

Соединитель состоит из вилки и розетки. В данном исполнении представлена кабельная розетка с угловым патрубком для экранированного кабеля. Сочленение резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное подключение и обеспечивает механическую фиксацию частей соединителя.

Монтаж выполняется пайкой. Контактные элементы имеют серебряное покрытие, что способствует стабильности переходного сопротивления. При наличии резинового кожуха соединитель обеспечивает пылебрызгозащиту.

Технические характеристики

• Количество контактов: 5 штук диаметром 1,5 мм.
• Рабочий ток на контакт: до 10 А.
• Общий рабочий ток: до 50 А.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Вибрация: синусоидальная в диапазоне от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате (30 g).
• Удар: одиночный, до 10000 метров на секунду в квадрате (1000 g).
• Наработка: минимум 1000 часов.
• Количество сочленений: 500.
• Климатическое исполнение: всеклиматическое [В], тропикоустойчивое.

Расшифровка обозначения

Обозначение 2РТТ20КУЭ5Г7В расшифровывается следующим образом: 2РТТ — тип соединителя; 20 — размер корпуса; К — кабельный; У — угловой патрубок; Э — для экранированного кабеля; 5Г7 — 5 контактов; В — всеклиматическое исполнение.

Совместимость и применение

Соединитель 2РТТ20КУЭ5Г7В взаимосовместим с соединителями ШР и 2РТ-А. Это позволяет использовать его в составе аппаратуры, где уже применяются указанные серии, и упрощает замену или подключение новых блоков без изменения ответных частей.

Область применения охватывает электро- и радиоаппаратуру, в том числе приборы, работающие в сложных климатических условиях благодаря всеклиматическому и тропикоустойчивому исполнению. Угловой патрубок и исполнение для экранированного кабеля делают изделие удобным для монтажа в стеснённых условиях и при необходимости экранирования линии.
