Назначение соединителя

2РТТ20КУЭ5Г7В (эквивалент ШР20У5ЭШ7) представляет собой низкочастотный цилиндрический соединитель российского производства. Изделие предназначено для надёжного соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Соединитель применяется в цепях постоянного и переменного тока с частотой до 3 МГц при максимальном амплитудном напряжении 850 В.

Конструктивно изделие состоит из двух частей — вилки и розетки. Каждая из частей может быть приборной или кабельной. Соединение частей резьбовое, поляризация корпусов одношпоночная, что исключает неправильное сочленение и обеспечивает стабильный электрический контакт при эксплуатации.

Конструктивные особенности

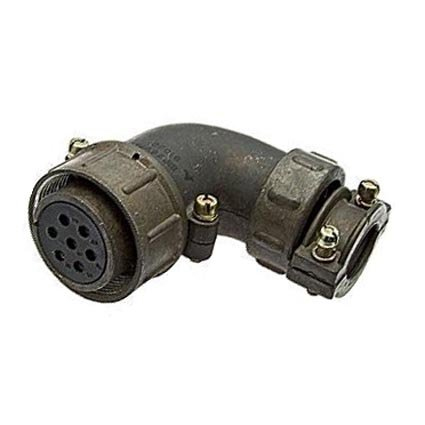

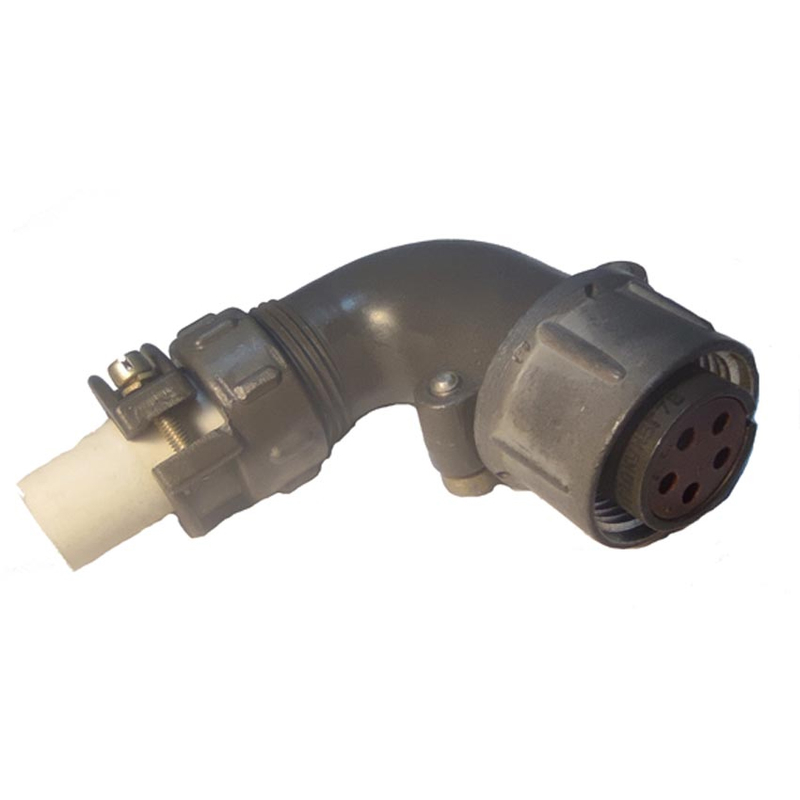

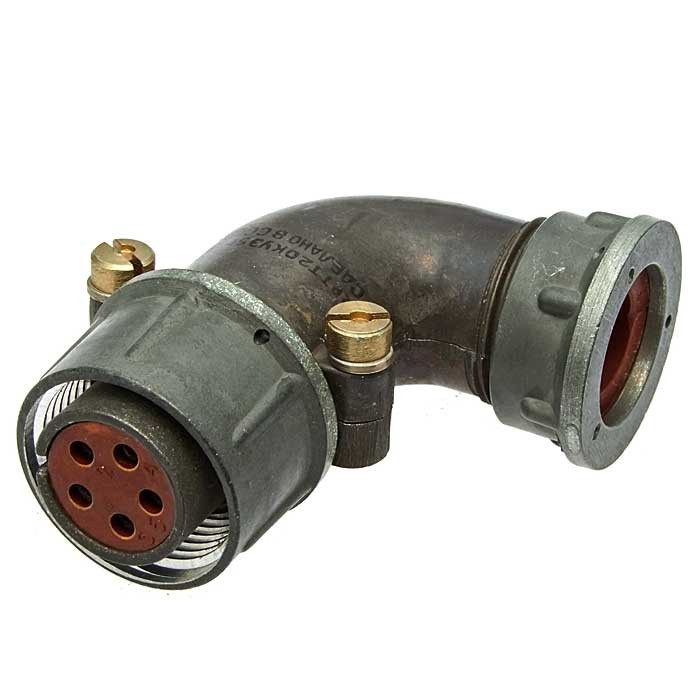

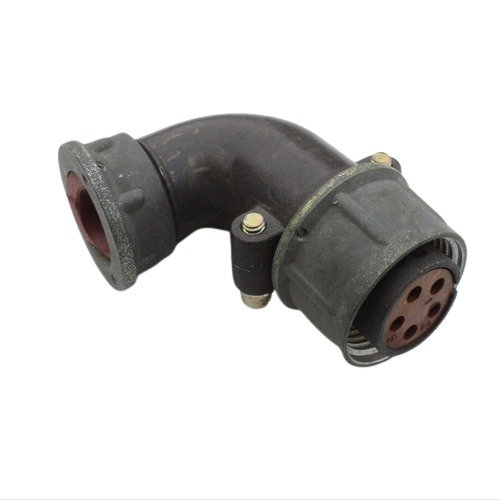

Модель 2РТТ20КУЭ5Г7В выполнена в кабельном корпусе с угловым патрубком под экранированный кабель. Покрытие контактов — серебро. Монтаж выполняется пайкой с внутренним креплением. Доступны версии с резиновыми кожухами для пылебрызгозащиты.

• Тип соединителя — 2РТТ, низкочастотный цилиндрический.
• Условный размер корпуса — 20.
• Исполнение корпуса — кабельное (К).
• Патрубок — угловой (У).
• Назначение — для экранированного кабеля (Э).
• Число и диаметр контактов — 5 контактов диаметром 1,5 мм (5Г7).
• Климатическое исполнение — всеклиматическое (В).

Расшифровка обозначения

Маркировка 2РТТ20КУЭ5Г7В читается последовательно: 2РТТ — тип соединителя; 20 — условный размер корпуса; К — кабельный корпус; У — угловой патрубок; Э — исполнение для экранированного кабеля; 5Г7 — пять контактов диаметром 1,5 мм; В — всеклиматическое исполнение.

Технические характеристики

Соединитель рассчитан на работу в широком диапазоне климатических и механических воздействий. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию с частотой до 5000 Гц при ускорении 300 метров на секунду в квадрате, что соответствует 30 g.

Устойчивость к механическим ударам одиночного действия достигает 10000 метров на секунду в квадрате, то есть 1000 g. Соединитель сохраняет работоспособность при повышенной влажности 98 процентов и температуре плюс 40 градусов Цельсия, а также при пониженном давлении 1,3 на 10 в минус четвёртой степени Паскаля.

• Сопротивление изоляции — не менее 5000 МОм.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500 циклов.
• Максимальное амплитудное напряжение — 850 В.
• Рабочая частота — до 3 МГц.

Применение и совместимость

Соединитель применяется в электро- и радиоаппаратуре для коммутации цепей постоянного и переменного тока, в том числе в составе экранированных кабельных линий. Угловой патрубок облегчает прокладку кабеля в стеснённых условиях компоновки, а всеклиматическое исполнение позволяет использовать изделие как в помещениях, так и на открытом воздухе.

Модель взаимосовместима с соединителями ШР и 2РТ-А по соответствующим техническим условиям. Артикул товара — 5581, категория — 2РТТ20. Производитель в предоставленных данных не указан.
