Назначение

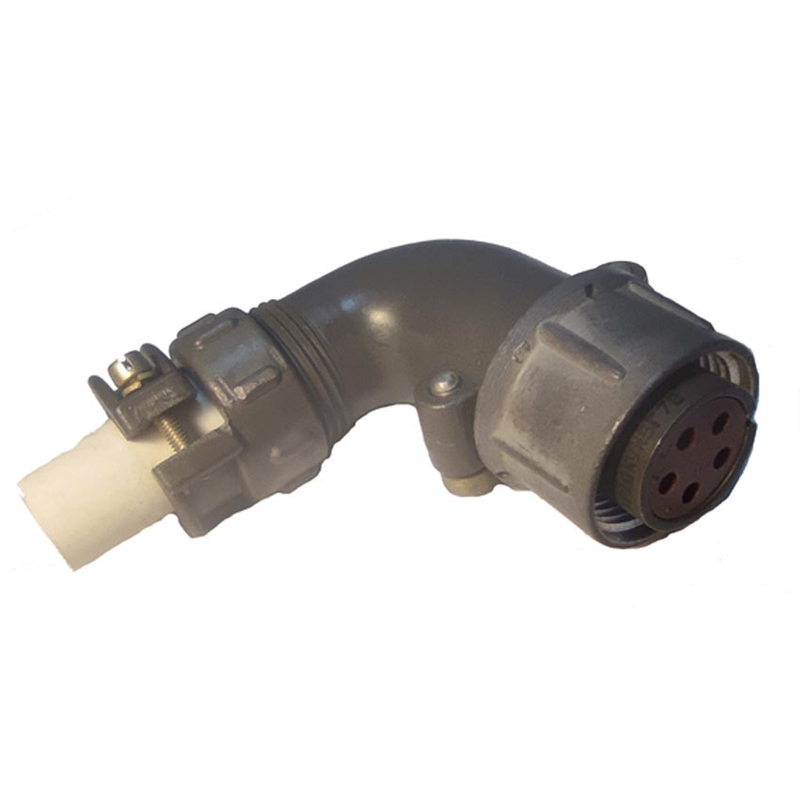

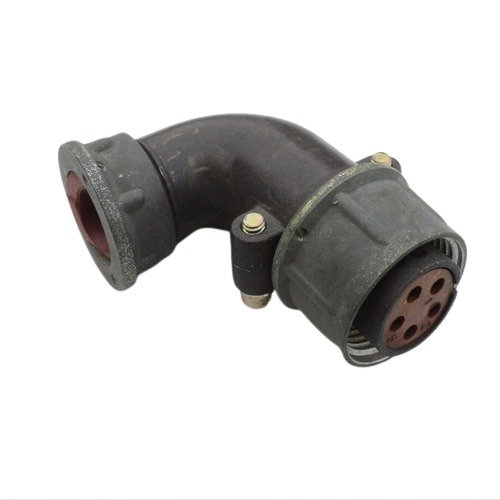

Соединитель 2РТТ20КУЭ5Г7В (эквивалент ШР20У5ЭШ7) — это низкочастотный цилиндрический соединитель объемного монтажа с резьбовой фиксацией. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основное назначение изделия — надежное соединение и разъединение электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Соединитель состоит из вилки и розетки, которые могут быть приборными или кабельными. Предусмотрена возможность монтажа экранированным или неэкранированным кабелем.

Модель выпускается во всеклиматическом исполнении [В] и является пылебрызгозащищенной при наличии резиновых кожухов, втулок и шайб.

Технические характеристики

• Максимальное рабочее напряжение: 850 В.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Вибрация: синусоидальная в диапазоне 1–5000 Гц при ускорении 300 метров на секунду в квадрате (30 g).
• Ударные нагрузки: до 10000 метров на секунду в квадрате (1000 g).
• Наработка: минимум 1000 часов.
• Ресурс сочленений-расчленений: до 500 циклов.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме и несет полную информацию о конструкции и параметрах:

1. 2РТТ — тип соединителя.
2. 20 — условный размер корпуса.
3. К — кабельный корпус.
4. У — угловой патрубок.
5. Э — гайка для экранированного кабеля.
6. 5 — количество контактов.
7. Г — диаметр контактов (5 штук диаметром 1,5 мм).
8. 7 — сочетание контактов.
9. В — всеклиматическое исполнение.

Монтаж и совместимость

Метод монтажа — пайка, внутренний. Контакты имеют серебряное покрытие и одношпоночную поляризацию, что исключает неправильное сочленение и обеспечивает стабильное переходное сопротивление.

Изделие взаимосовместимо с соединителями серии ШР (по ГЕ0.364.107ТУ) и серии 2РТ-А (по ГЕ0.364.118ТУ). Это позволяет применять соединитель для замены и стыковки с уже эксплуатируемыми ответными частями указанных серий.

Соединитель соответствует категориям качества «ОТК», «ВП» и «ОСМ» согласно техническим условиям, например ГЕ0.364.120ТУ. Категория качества «ВП» подтверждает приемку представителем заказчика, а «ОСМ» — возможность поставки для особо сложных условий монтажа.

Область применения

Благодаря всеклиматическому исполнению, широкому температурному диапазону и стойкости к вибрационным и ударным нагрузкам соединитель 2РТТ20КУЭ5Г7В применяется в электро- и радиоаппаратуре, где требуется герметичное и механически прочное соединение. Угловой патрубок корпуса облегчает прокладку кабеля в стесненных условиях, а гайка для экранированного кабеля обеспечивает надежный контакт оплетки с корпусом, что важно для снижения электромагнитных помех.

Пылебрызгозащищенность достигается установкой резиновых кожухов, втулок и шайб, входящих в конструкцию. Изделие рассчитано на эксплуатацию в составе ответственных узлов и блоков, включая те, где предъявляются повышенные требования к надежности и ресурсу работы.
