Назначение

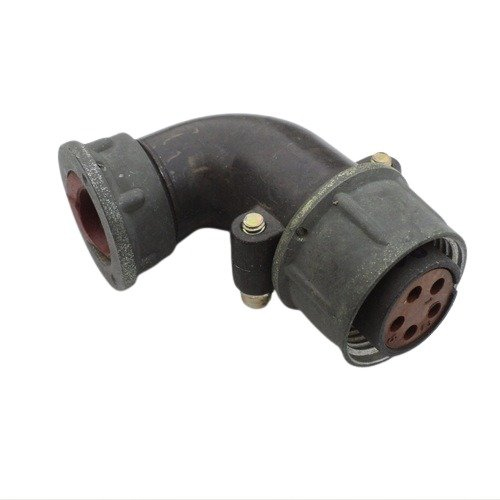

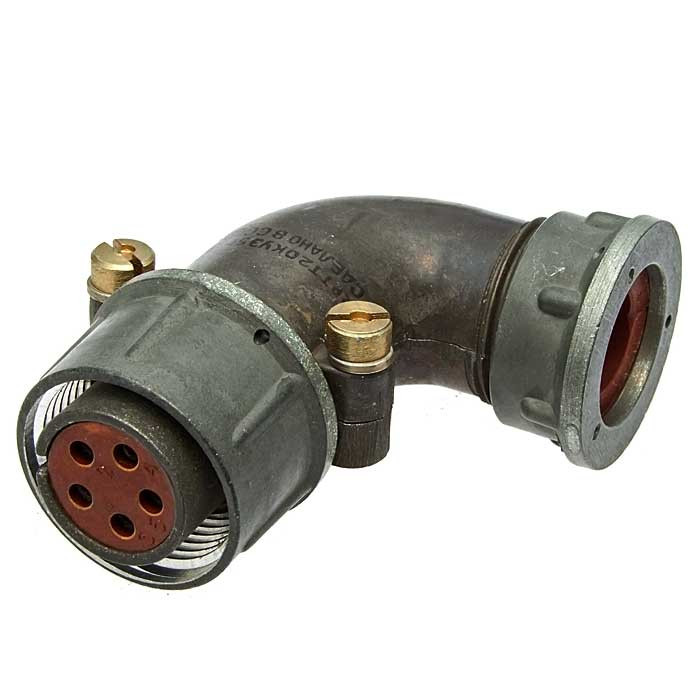

2РТТ20КУЭ5Г7В — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РТТ производства НПО «Каскад». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиотехнической и радиоэлектронной аппаратуры. Розетка применяется там, где требуется надёжное резьбовое соединение кабеля с блочной вилкой и устойчивость к интенсивным механическим и климатическим воздействиям.

Маркировка «ОТК» означает, что изделие прошло приёмку отдела технического контроля и соответствует установленным заводским требованиям качества. Год выпуска, указанный в характеристиках, — 2024.

Подтверждённые особенности

Конструкция розетки рассчитана на эксплуатацию в жёстких условиях. Ниже перечислены основные технические и конструктивные параметры, подтверждённые данными производителя.

• Число контактов — 5, диаметр каждого контакта 1,5 мм, сочетание 7В.
• Рабочий диапазон частот — до 3 МГц.
• Максимальное напряжение — до 850 В, максимальный ток — до 10 А на контакт.
• Корпус выполнен из алюминиевого сплава с оксидированием.
• Угловой патрубок (КУ) с гайкой Э предназначен для экранированного кабеля.
• Материал изолятора — карболит, контакты — латунь с серебряным покрытием.
• Монтаж — пайка, соединение — резьбовое.
• Шаг резьбы накидной гайки — M24 на 1,5.
• Диаметр розетки — 29,5 мм, длина — 70 мм, высота — 57 мм.
• Масса — около 61,5 г.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Исполнение всеклиматическое, категория В.
• Сопротивление изоляции — не менее 1000 МОм.
• Ресурс — 500 сочленений и 1000 часов наработки.
• Извлекаемые круглые гнездовые контакты, одношпоночная поляризация, наличие уплотнительной втулки.

Условия эксплуатации и устойчивость к воздействиям

Розетка предназначена для работы в условиях вибрации с ускорением до 30 g в диапазоне частот от 1 до 5000 Гц, ударов с ускорением до 1000 g, акустических шумов уровнем 170 дБ и повышенной влажности 98 процентов при температуре плюс 40 градусов Цельсия. Такие характеристики позволяют применять изделие в аппаратуре, подвергающейся интенсивным динамическим и климатическим нагрузкам.

Применение и совместимость

Соединитель используется в радиотехнической и радиоэлектронной аппаратуре, включая бортовые и наземные комплексы, где требуется экранированное подключение кабеля. Розетка взаимосочленяется с блочными вилками 2РТ-А или ШР. Изделие соответствует ОСТ В 110121-91.

Производство — СССР или Россия, в разное время выпуск осуществлялся ПО «Коннектор» (Харьков) или НПО «Каскад». Дата выпуска экземпляров этой серии, как правило, относится к периоду 1976–1991 годов; рассматриваемое изделие имеет год выпуска 2024 и приёмку ОТК.
