2РТТ20КУЭ5Г40В 2024г «ОТК» Элекон

Цена:

3550 ₽

В наличии: 50 шт.

Производитель: Элекон

Технические характеристики

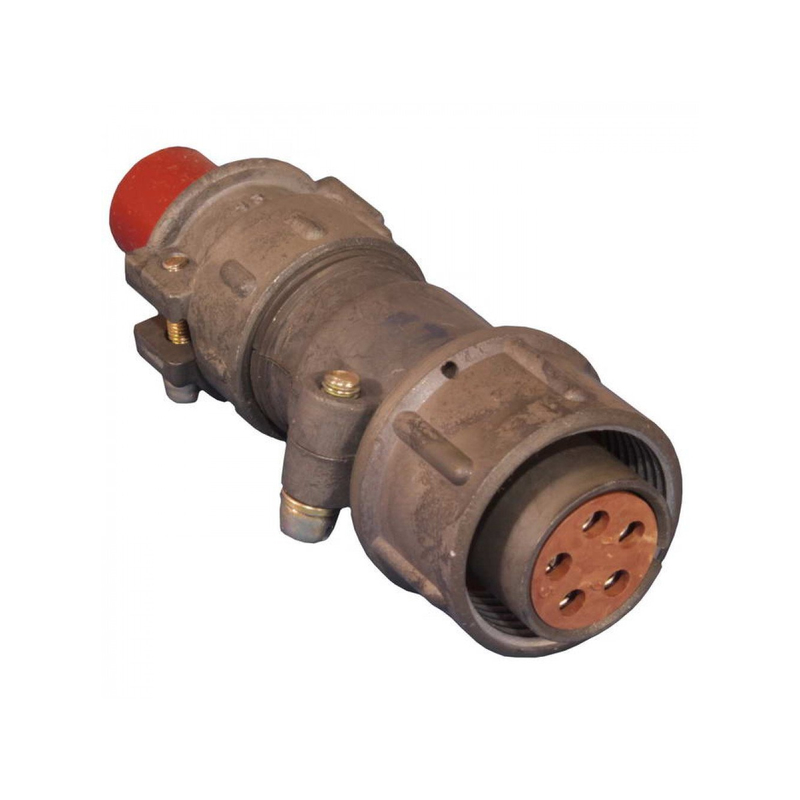

Соединитель 2РТТ20КУЭ5Г40В «Элекон» (приёмка «ОТК») относится к типу низкочастотных цилиндрических пылебрызгозащищённых разъёмов 2РТТ; это розетка кабельной части с угловым патрубком и гайкой под экранированный кабель.

Соединитель предназначен для использования в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 700–850 В (амплитудное значение в зависимости от модификации). Область применения — промышленное и телекоммуникационное оборудование, наземная и бортовая радиоэлектронная аппаратура, где требуется надёжное пыле‑ и влагозащищённое соединение кабелей.

Корпус цилиндрический, тип 2РТТ , условный размер 20 , кабельная часть розетки с угловым патрубком ( КУ ), гайка для монтажа экранированного кабеля ( Э ), 5 контактов ( 5 ), розетка ( Г ), всеклиматическое исполнение ( 40В ).
Сочленение с партнёрским разъёмом выполняется резьбовой фиксацией; поляризация корпусов — одношпоночная, что исключает ложное состыкование.
Контакты, как правило, имеют серебряное покрытие; монтаж кабеля — через пайку или обжим (в зависимости от конкретной модификации).

Соединитель работает в широком диапазоне температур окружающей среды, примерно от −60 до +100 °C , и рассчитан на всеклиматическое исполнение (работа при повышенной влажности до около 95–98% при +40 °C, разрежённом воздухе и вибрациях). Срок сохраняемости изделия обычно составляет порядка 15 лет , а число сочленений–расчленений – не менее 500 циклов , при минимальной наработке порядка 1000 часов.

Указание «ОТК» в обозначении относится к виду приёмки изделия: это стандартная приёмка отдела технического контроля предприятия‑изготовителя, без дополнительных условий (в отличие, например, от приёмок «ВП», «ОСМ», «ОС» и т.п.). Это не влияет на конструкцию или электрические параметры разъёма, а определяет только порядок контроля и документирования партии.

Описание

2РТТ20КУЭ5Г40В

2РТТ20КУЭ5Г40В: кабельная розетка для надежных электрических соединений

Соединитель 2РТТ20КУЭ5Г40В — низкочастотная цилиндрическая кабельная розетка серии 2РТТ, предназначенная для коммутации цепей постоянного, переменного и импульсного тока в промышленной, измерительной, радиоэлектронной и специальной аппаратуре. Конструкция с резьбовым сочленением, угловым патрубком и средствами подключения экранированного кабеля помогает создавать механически прочное и помехоустойчивое соединение.

Конструктивное исполнение

Маркировка 2РТТ20КУЭ5Г40В отражает ключевые особенности изделия:

Обозначение	Значение
2РТТ	Серия низкочастотных цилиндрических соединителей
20	Условный размер корпуса
К	Кабельное исполнение корпуса
У	Угловой патрубок
Э	Концевая гайка для монтажа экранированного кабеля
5	Количество контактов
Г	Контакты-гнезда, то есть розеточная часть
40	Сочетание контактов: пять контактов диаметром 2,5 мм
В	Всеклиматическое исполнение

Корпус изготовлен из алюминиевого сплава с защитным оксидированным покрытием. В качестве изоляционного материала применяется карболит, а рабочие контактные поверхности имеют серебряное покрытие. Такое исполнение ориентировано на стабильное электрическое соединение и эксплуатацию в условиях вибрации, перепадов температуры и повышенной влажности.

Ключевые технические параметры

Для разъема 2РТТ20КУЭ5Г40В характерны следующие параметры:

Количество контактов — 5.
Тип контактов — гнезда диаметром 2,5 мм.
Максимальный ток на один контакт — до 35 А.
Максимальное рабочее напряжение — до 850 В.
Предельная частота переменного тока — до 3 МГц.
Способ электрического монтажа — пайка.
Тип сочленения — резьбовой.
Поляризация корпуса — одношпоночная.
Сопротивление контакта — не более 1 мОм для контакта диаметром 2,5 мм.
Сопротивление изоляции — не менее 1000 МОм по приведенным техническим данным.
Ресурс — до 500 циклов сочленения и расчленения.

Резьбовая фиксация предотвращает самопроизвольное рассоединение при вибрационных воздействиях. Одношпоночная поляризация исключает неправильную ориентацию частей разъема при подключении, что особенно важно при обслуживании многоконтактных кабельных трасс.

Угловой патрубок и экранирование

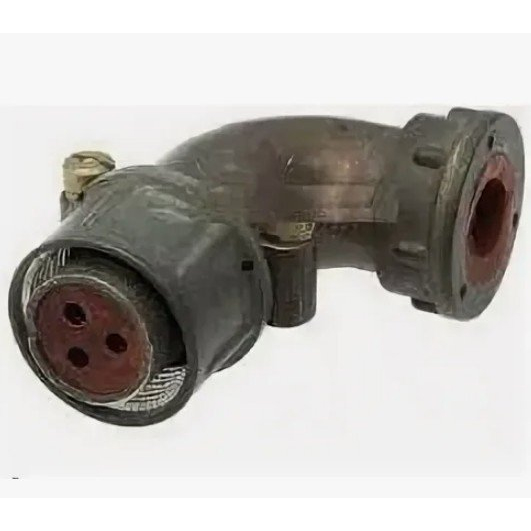

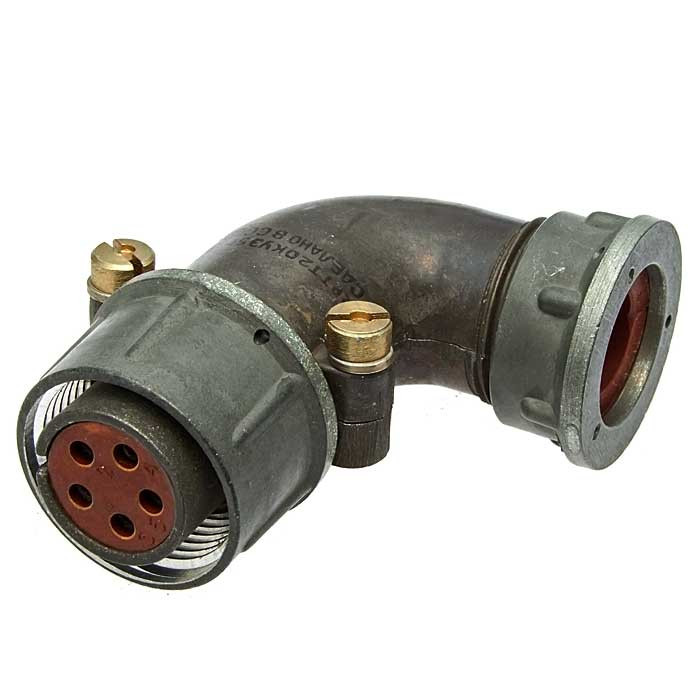

Особенность исполнения КУЭ — угловой кабельный патрубок с гайкой для экранированного кабеля. Угловой ввод позволяет аккуратно организовать прокладку кабеля в ограниченном монтажном пространстве, снизить нагрузку на жилы и уменьшить радиус изгиба кабеля у точки подключения.

Подключение экрана кабеля к корпусной части соединителя способствует сохранению непрерывности экранирующего контура. Это полезно в системах с чувствительными сигнальными цепями, измерительными каналами, силовой коммутацией и оборудованием, работающим в условиях электромагнитных помех. При монтаже важно обеспечить надежный контакт экрана с элементами патрубка, а также не допустить повреждения изоляции жил и экранирующей оплетки.

Условия эксплуатации

Соединители серии 2РТТ относятся к негерметичным, теплостойким и тропикоустойчивым изделиям всеклиматического исполнения. Для варианта 2РТТ20КУЭ5Г40В приводится рабочий температурный диапазон от −60 до +100 °C, при этом изделие рассчитано на работу при относительной влажности до 98% при +25 °C.

Конструкция также рассчитана на механические нагрузки: вибрационные воздействия, многократные и одиночные удары. Однако при проектировании оборудования следует учитывать, что разъем является негерметичным. Для установки в зоне прямого воздействия воды, агрессивных сред или при необходимости полной герметизации узла требуются дополнительные конструктивные меры защиты.

Применение 2РТТ20КУЭ5Г40В

Разъем 2РТТ20КУЭ5Г40В используют для разъемного соединения кабелей, блоков и функциональных узлов в следующих системах:

Промышленная автоматика и шкафное оборудование.
Измерительные комплексы и испытательные стенды.
Радиоэлектронная аппаратура.
Системы электропитания и управления.
Оборудование с вибрационными и климатическими нагрузками.
Кабельные сборки, где требуется экранирование линии и вывод кабеля под углом.

Розетка может состыковываться с совместимыми блочными частями серий 2РТ-А и ШР при соответствии сочетания контактов и исполнения ответного соединителя. До установки необходимо сверить число контактов, их тип, диаметр, схему распайки, поляризацию и требования к электрической нагрузке конкретной цепи.

Таким образом, 2РТТ20КУЭ5Г40В представляет собой функциональное решение для создания разъемного пятиконтактного соединения с токовой нагрузкой до 35 А на контакт, резьбовой фиксацией и возможностью подключения экранированного кабеля.
