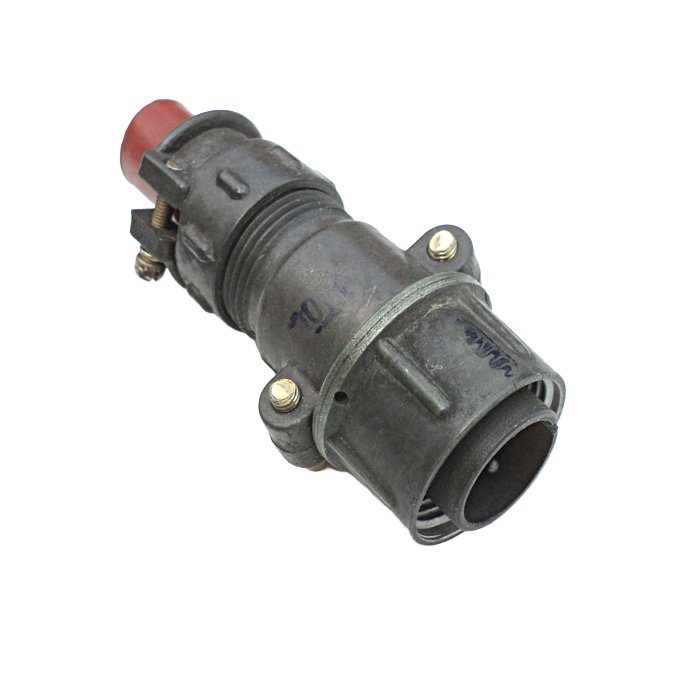

Назначение соединителя 2РТТ20КУЭ4Ш6В

Соединитель 2РТТ20КУЭ4Ш6В производства АО «Завод Элекон» относится к серии цилиндрических низкочастотных электрических соединителей типа 2РТТ и выпускается по техническим условиям ГЕО.364.120ТУ (или аналогичным). Изделие предназначено для включения в электрические цепи постоянного и переменного тока с частотой до 3 МГц при напряжениях до 850 В (амплитудное значение).

Основное назначение — соединение приборных кабелей и блоков в радиоэлектронной аппаратуре, включая промышленное и специальное оборудование с всеклиматическим исполнением. Разъём применяется там, где требуется надёжная коммутация при воздействии неблагоприятных внешних факторов и повышенных механических нагрузках.

Конструктивные особенности и подтверждённые характеристики

По исполнению это вилка кабельная с прямым патрубком и резьбовой гайкой для монтажа экранированного или неэкранированного кабеля. Тип корпуса — 20, число контактов — 4. Корпус изготовлен из металла, изолятор — из карболита или аналогичного диэлектрика. Патрубок экранированный, без резиновых кожухов (исполнение «У» либо «УЭ»).

• Рабочий ток на контакт обычно находится в диапазоне от 20 до 200 А.
• Максимальное рабочее напряжение — до 850 В (амплитудное значение).
• Рабочий температурный диапазон — примерно от минус 60 °C до плюс 100…180 °C в зависимости от конкретного исполнения и типа контактов.
• Частотный диапазон цепей — до 3 МГц.
• Маркировка «ОТК» подтверждает прохождение внутреннего контроля качества на заводе-изготовителе.
• Год выпуска — 2024.

Применение и приёмка «ОТК»

Соединитель востребован в радиоэлектронной аппаратуре, промышленном и специальном оборудовании, эксплуатируемом во всепогодных и агрессивных условиях. Расширенный температурный диапазон позволяет использовать изделие в составе блоков и кабельных сборок, работающих при значительных перепадах температуры и воздействии влаги.

Маркировка «ОТК» указывает, что изделие прошло внутренний контроль качества (приёмку ОТК) на заводе-изготовителе и соответствует заданным техническим условиям. При этом такая приёмка обычно не относится к специальным приёмкам типа «ВП», «ОСМ» и подобным.

Приёмка «ОТК» не меняет конструкцию самого разъёма, но свидетельствует о проверке электрических параметров, механических характеристик и внешнего вида партии изделий. Таким образом, потребитель получает партию, прошедшую заводской контроль по основным нормируемым показателям.

Ключевые параметры для подбора

1. Тип изделия — вилка кабельная серии 2РТТ, тип корпуса 20.
2. Число контактов — 4.
3. Присоединение кабеля — прямой патрубок с резьбовой гайкой, экранированное исполнение.
4. Материалы — металлический корпус, карболитовый или аналогичный изолятор.
5. Приёмка — «ОТК», год выпуска — 2024.
