Назначение соединителя 2РТТ20КУЭ4Г6В

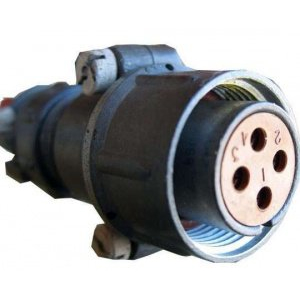

Соединитель 2РТТ20КУЭ4Г6В производства завода «Элекон» представляет собой низкочастотный цилиндрический соединитель объемного монтажа. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Изделие применяется для коммутации электрических цепей в составе кабельных сборок и приборных монтажей, где требуется надежное механическое соединение и стабильный электрический контакт.

Условное обозначение модели содержит информацию о конструктивных особенностях: тип корпуса, вид исполнения, характер монтажной части и тип фиксации. Приемка «ОТК» означает, что каждая партия проходит контроль качества на заводе-изготовителе, что подтверждает соответствие изделия требованиям технических условий.

Подтвержденные конструктивные особенности

Соединитель имеет ряд технических характеристик, определяющих его применение в промышленной и специальной аппаратуре:

• Условный размер корпуса — 20 мм;
• Количество контактных пар — 4;
• Рабочий ток на контакт — от 20 до 200 А в зависимости от конфигурации;
• Покрытие контактов — серебро, обеспечивающее низкое переходное сопротивление;
• Поляризация корпусов — одношпоночная, исключающая неправильное сочленение;

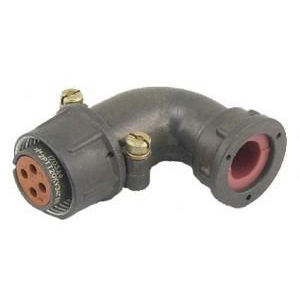

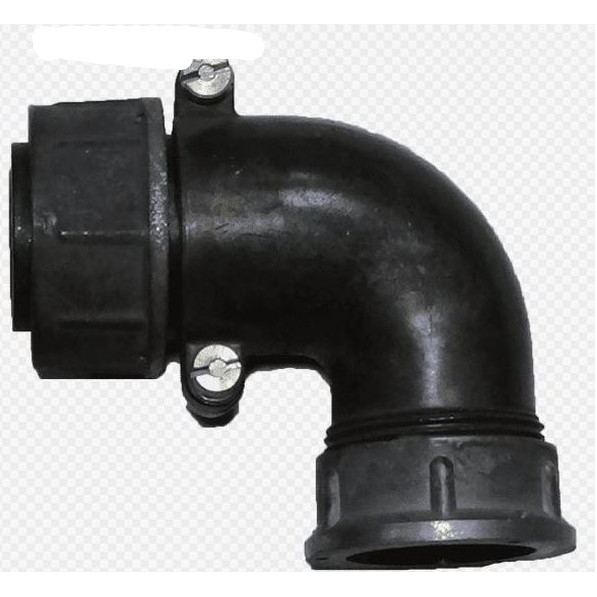

• Исполнение — кабельное (КУ) с угловой монтажной частью (Э);
• Конструкция — без патрубка, для экранированного кабеля;
• Фиксация соединения — резьбовая.

Соединители выполнены в негерметичном исполнении и подходят как для приборного, так и для кабельного монтажа. Одношпоночная поляризация предотвращает ошибки при стыковке, а резьбовое соединение обеспечивает устойчивость к вибрационным и механическим нагрузкам. Покрытие контактов серебром сохраняет стабильность электрических параметров при длительной эксплуатации.

Область применения и условия эксплуатации

Изделие используется во всеклиматическом исполнении для внутренних монтажей в промышленном оборудовании. Основные направления применения:

• Передача сигналов в аудио- и видеоаппаратуре;
• Монтаж усилителей и низкочастотных трактов;
• Коммутация цепей в системах с низкочастотными сигналами;
• Приборные и кабельные сборки в промышленной электронике.

Благодаря сочетанию высокого рабочего тока, серебряного покрытия контактов и надежной резьбовой фиксации соединитель подходит для ответственных узлов, где требуется стабильная передача сигнала и питания. Негерметичная конструкция определяет использование в условиях, исключающих прямое воздействие влаги и агрессивных сред.

Технические параметры и производство

Соединитель 2РТТ20КУЭ4Г6В Элекон «ОТК» изготовлен по техническим условиям ТУ ГЕО.364.120ТУ завода «Элекон». Артикул позиции — 5564, категория — 2РТТ20. Год выпуска — 2024. Приемка «ОТК» подтверждает, что изделие прошло заводской контроль и соответствует заявленным параметрам.

При подборе соединителя следует учитывать условный размер корпуса 20 мм, четыре контакта, кабельное исполнение с угловой монтажной частью для экранированного кабеля и резьбовую фиксацию. Совокупность этих характеристик делает модель востребованной в промышленном оборудовании, усилительной и аудио-видеотехнике, а также в других системах с низкочастотными сигналами.
