Общее описание

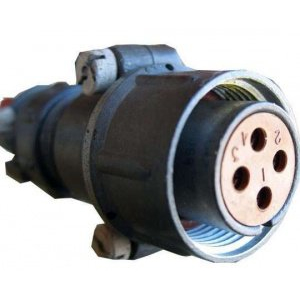

2РТТ20КУЭ4Г6В — цилиндрический низкочастотный электрический разъём (вилка) производства НПО «Каскад». Изделие относится к категории 2РТТ20 и выпущено в 2024 году, о чём свидетельствует пройденный отборочный технический контроль (ОТК). Разъём предназначен для кабельного монтажа и оснащён угловым патрубком, рассчитанным на экранированный кабель. Конструкция выполнена в всеклиматическом и теплостойком исполнении, что позволяет использовать её в тяжёлых условиях эксплуатации, включая военную и промышленную технику.

Назначение и область применения

Разъём 2РТТ20КУЭ4Г6В обеспечивает надёжное электрическое соединение в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Такие параметры делают его пригодным для работы в составе силовых и сигнальных линий, где требуется стабильный контакт и стойкость к внешним воздействиям.

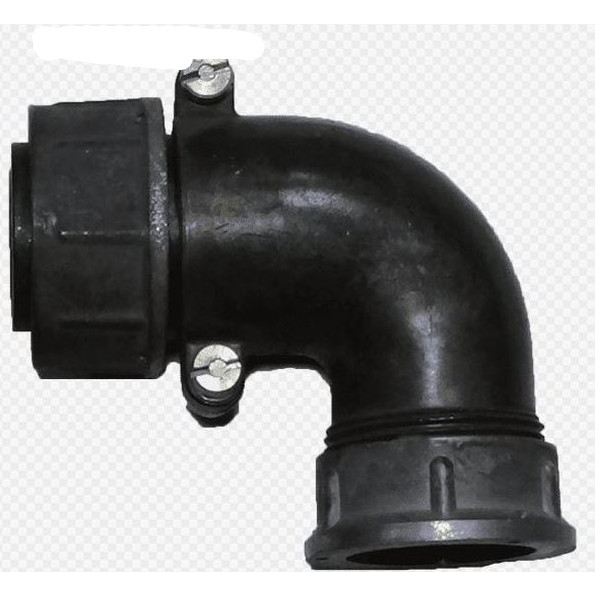

Устройство востребовано в системах, подверженных вибрации, ударам и перепадам температур, — в частности, в бортовой аппаратуре, промышленном оборудовании и специальной технике. Угловой патрубок упрощает прокладку экранированного кабеля в стеснённых условиях монтажа и снижает механическую нагрузку на точки подключения.

Технические характеристики

• Условный размер корпуса: 20.
• Тип монтажа: кабельный, с угловым патрубком для экранированного кабеля.
• Число контактов: 4.
• Рабочий ток на контакт: до 20 А.
• Способ присоединения проводов: пайка.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Исполнение: всеклиматическое, теплостойкое.
• Устойчивость к синусоидальной вибрации: диапазон от 1 до 10000 Гц при ускорении до 100 метров на секунду в квадрате.
• Устойчивость к ударам: ускорение до 10000 метров на секунду в квадрате.
• Срок службы: 1000 часов.
• Ресурс сочленений: 500 циклов.

Особенности конструкции и эксплуатации

Корпус условного размера 20 сочетает компактность с возможностью коммутации четырёх силовых цепей. Каждый контакт рассчитан на рабочий ток до 20 А, что позволяет использовать разъём как в цепях питания, так и в линиях передачи сигналов. Пайка проводов обеспечивает надёжное и долговечное соединение, устойчивое к вибрационным нагрузкам.

Всеклиматическое и теплостойкое исполнение подтверждает способность изделия сохранять рабочие параметры в широком диапазоне температур — от минус 60 до плюс 100 градусов Цельсия. Устойчивость к синусоидальной вибрации от 1 до 10000 Гц с ускорением до 100 метров на секунду в квадрате и к ударам с ускорением до 10000 метров на секунду в квадрате делает разъём пригодным для эксплуатации на подвижных объектах и в условиях интенсивных механических воздействий.

Применение и совместимость

Разъём 2РТТ20КУЭ4Г6В применяется для соединения электрических цепей постоянного и переменного тока в составе кабельных сборок с экранированным проводом. Благодаря угловому патрубку он удобен при монтаже в ограниченном пространстве, где требуется изменить направление прокладки кабеля без излома и лишнего натяжения.

Ресурс в 500 сочленений и срок службы 1000 часов позволяют использовать изделие в составе оборудования, рассчитанного на длительную эксплуатацию с периодическим подключением и отключением. Область применения охватывает военную и промышленную технику, а также другие системы, где предъявляются повышенные требования к надёжности электрических соединений и стойкости к внешним факторам. Изделие прошло отборочный технический контроль в 2024 году, что подтверждает его соответствие заявленным характеристикам на момент выпуска.
