Назначение соединителя 2РТТ20КУЭ4Г6В

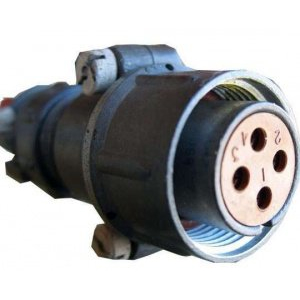

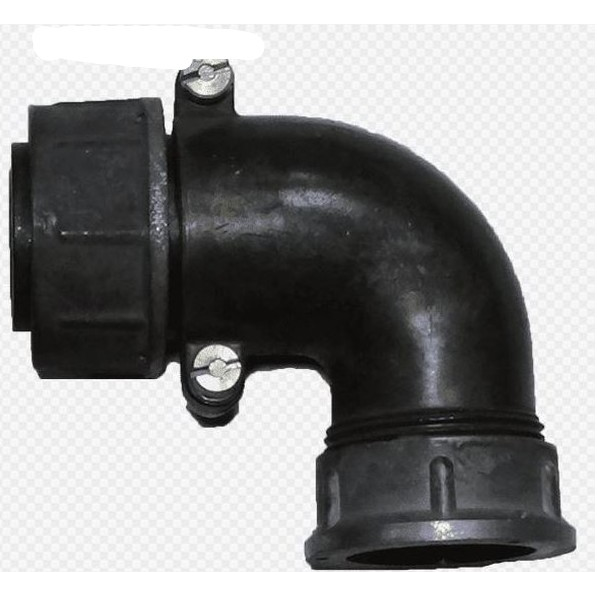

2РТТ20КУЭ4Г6В — это цилиндрический низкочастотный электрический разъём, выполненный в виде кабельной розетки из серии 2РТТ. Изделие предназначено для использования в радиотехнической и радиоэлектронной аппаратуре, где требуется надёжное электрическое соединение между кабельными линиями и блоками оборудования.

Соединитель применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Пылебрызгозащищённый корпус позволяет эксплуатировать разъём в сложных условиях, включая повышенную влажность и запылённость, что делает его пригодным для ответственных узлов аппаратуры.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Все значения относятся непосредственно к изделию 2РТТ20КУЭ4Г6В и его контактной системе.

• Рабочий ток на контакт: 25 А.
• Максимальное рабочее напряжение: от 700 до 850 В (амплитудное значение).
• Количество контактов: 4 шт.
• Диаметр контактов: 2,5 мм.
• Покрытие контактов: серебро.
• Сопротивление контакта: не более 1 мОм.
• Сопротивление изоляции: не менее 1000 до 5000 МОм.
• Минимальная наработка: 1000 ч.
• Число циклов соединений: 500.
• Срок сохраняемости: 15 лет.

Такое сочетание параметров обеспечивает стабильную передачу тока и низкие потери в месте контакта, что важно для аппаратуры с повышенными требованиями к надёжности соединения.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне внешних воздействий. Температурный диапазон эксплуатации составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в степени минус 4 Паскаля.

Соединитель устойчив к вибрации в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате, к ударам с ускорением до 10 000 метров на секунду в квадрате и к линейному ускорению до 2000 метров на секунду в квадрате. Указанные характеристики подтверждают пригодность изделия для тяжёлых условий эксплуатации.

Конструкция и монтаж

Монтаж соединителя выполняется пайкой. Сочленение резьбовое, с одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает механическую фиксацию. Габаритные размеры изделия составляют 70 на 57 на 29,5 мм.

Розетка кабельная предназначена для оконцевания кабельных линий и стыковки с ответной частью. Сочетание резьбового сочленения и поляризации упрощает сборку и снижает риск повреждения контактов при эксплуатации.

Применение

2РТТ20КУЭ4Г6В востребован в радиотехнической и радиоэлектронной аппаратуре, в цепях постоянного и переменного тока частотой до 3 МГц. Он подходит для узлов, где требуется передача тока до 25 А на контакт при напряжении до 850 В амплитудного значения.

Благодаря пылебрызгозащищённому корпусу и стойкости к вибрации, ударам и линейным ускорениям, соединитель может применяться в составе бортового и стационарного оборудования, работающего в сложных условиях. Четыре контакта диаметром 2,5 мм с серебряным покрытием обеспечивают надёжное электрическое соединение при низком сопротивлении контакта.
