Назначение изделия

2РТТ20КУЭ4Г6 — это кабельная розетка цилиндрического разъёма серии 2РТТ, предназначенная для применения в радиотехнической и радиоэлектронной аппаратуре. Изделие используется в электро‑, радио‑ и контрольно‑измерительных приборах, где требуется надёжное электрическое соединение кабеля с аппаратурой. Розетка относится к пылевлагозащищённым (брызгопылезащищённым) соединителям и рассчитана на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц. Основная задача изделия — соединение кабелей с аппаратурой с обеспечением стабильного контакта и защиты от внешних воздействий.

Конструктивные особенности и подтверждённые характеристики

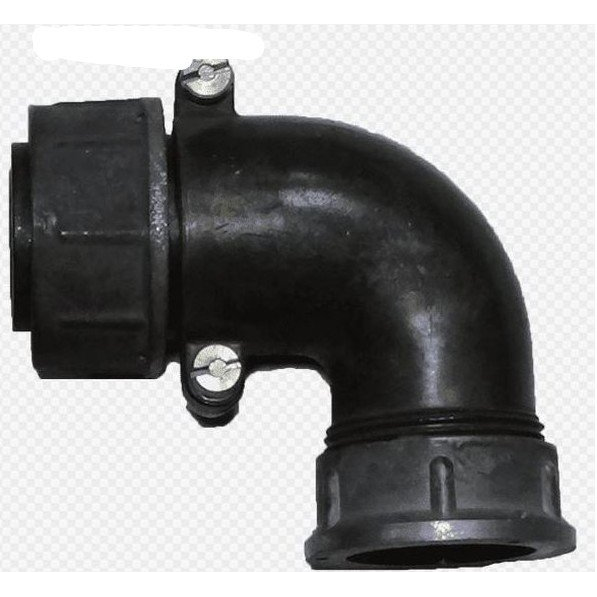

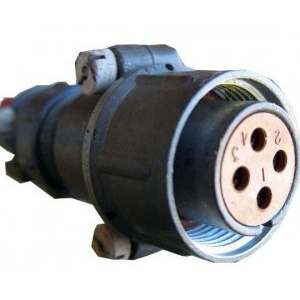

Розетка выполнена в кабельном исполнении с угловым патрубком и гайкой патрубка, предназначенной для экранированного кабеля. Такая конструкция удобна при монтаже в стеснённых местах и обеспечивает надёжное крепление экрана кабеля. Контактная часть имеет 4 контакта, рассчитанных на рабочий ток порядка 25 А на контакт при максимальном рабочем напряжении около 700 В (по амплитуде цепи — до 850 В). Покрытие контактов — серебро, что снижает переходное сопротивление и повышает стабильность соединения.

Соединители типа 2РТТ работают при амплитудных напряжениях до примерно 850 В. Конкретное изделие 2РТТ20КУЭ4Г6 разрабатывается под условия эксплуатации в широком диапазоне температур и влажности, что соответствует всеклиматическому или общепромышленному исполнению. Пылевлагозащищённое исполнение позволяет применять розетку в условиях повышенной запылённости и воздействия влаги.

Области применения

Благодаря сочетанию пылевлагозащищённого корпуса, четырёх силовых контактов с серебряным покрытием и углового кабельного патрубка, розетка 2РТТ20КУЭ4Г6 востребована в следующих направлениях:

• радиотехнические и радиоэлектронные устройства;
• контрольно‑измерительная аппаратура;
• промышленная электроника и системы управления, где требуются надёжные пылевлагозащищённые соединения;
• электро‑ и радиоизмерительные приборы, работающие в цепях постоянного и переменного тока частотой до 3 МГц.

Ключевые параметры

1. Тип изделия: кабельная розетка цилиндрического разъёма серии 2РТТ.
2. Число контактов: 4.
3. Рабочий ток: порядка 25 А на контакт.
4. Максимальное рабочее напряжение: около 700 В; амплитудное напряжение цепи — до 850 В.
5. Покрытие контактов: серебро.
6. Частотный диапазон цепей: постоянный и переменный ток частотой до 3 МГц.
7. Исполнение: пылевлагозащищённое (брызгопылезащищённое), кабельное, с угловым патрубком и гайкой патрубка для экранированного кабеля.

Особенности монтажа и эксплуатации

Угловой патрубок с гайкой позволяет закрепить экранированный кабель и защитить место соединения от механических нагрузок и внешних воздействий. Такое исполнение упрощает прокладку кабеля в ограниченном пространстве и снижает риск повреждения экрана при изгибе. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и предсказуемость электрических характеристик на протяжении срока службы.

Итог

2РТТ20КУЭ4Г6 — это четырёхконтактная кабельная розетка серии 2РТТ в пылевлагозащищённом исполнении, рассчитанная на рабочий ток порядка 25 А на контакт и максимальное рабочее напряжение около 700 В при амплитуде цепи до 850 В.
