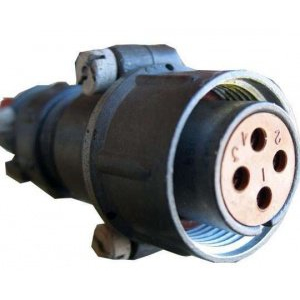

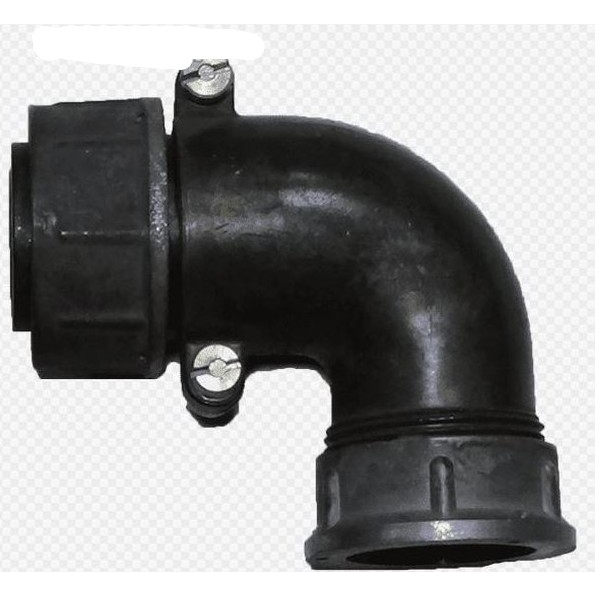

Назначение соединителя 2РТТ20КУЭ4Г6

Соединитель 2РТТ20КУЭ4Г6 относится к серии пылебрызгозащищённых электрических соединителей типа 2РТТ. Основное назначение данного изделия — обеспечение надёжного электрического соединения между кабельными и приборными частями в составе электрических, радио- и контрольно-измерительных приборов. Соединитель применяется для коммутации электрических цепей и обеспечивает защиту контактной группы от воздействия пыли и брызг, что делает его пригодным для эксплуатации в средах с повышенной влажностью или запылённостью.

Артикул изделия — 5562, категория — 2РТТ20. Изделие входит в серию соединителей 2РТТ, конструктивно состоящих из кабельных и приборных вилок и розеток.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для соединителя 2РТТ20КУЭ4Г6. Значения приведены в том виде, в котором они указаны в описании изделия.

• Максимальное рабочее напряжение — до 850 В.
• Максимальная рабочая частота — до 3 МГц.
• Сопротивление изоляции — высокое, что обеспечивает надёжную изоляцию и безопасность при использовании.
• Степень защиты корпуса — пылебрызгозащищённое исполнение, препятствующее проникновению пыли и брызг.
• Тип сочленения — резьбовое соединение розеток.
• Поляризация корпусов — одношпоночная.
• Схемы расположения контактов — различные, в зависимости от исполнения.
• Совместимость — соединители типа 2РТТ не взаимосочленяемы с другими типами соединителей, в частности с 2РМТ и 2РМДТ.

Конструктивные особенности

Соединители серии 2РТТ, включая модель 2РТТ20КУЭ4Г6, обычно состоят из кабельных и приборных вилок и розеток. Такое построение позволяет компоновать соединение как со стороны кабеля, так и со стороны прибора, обеспечивая гибкость при монтаже. Резьбовое сочленение розеток обеспечивает механическую фиксацию и плотное прилегание ответных частей, что важно для сохранения пылебрызгозащитных свойств.

Одношпоночная поляризация корпусов исключает неправильное сочленение и гарантирует ориентацию контактов в заданном положении. Различные схемы расположения контактов позволяют подобрать нужный вариант под конкретную задачу, однако взаимозаменяемость с соединителями других типов (2РМТ, 2РМДТ) отсутствует.

Применение

Соединитель 2РТТ20КУЭ4Г6 используется в различных отраслях промышленности, где требуется надёжная и защищённая связь между электронными компонентами. Благодаря пылебрызгозащищённому исполнению изделие востребовано в тех случаях, когда соединение подвергается воздействию влаги или пыли.

Типичные области применения, вытекающие из заявленных свойств:

1. Электрические приборы и оборудование, где необходимо коммутировать цепи с рабочим напряжением до 850 В.
2. Радио- и контрольно-измерительная аппаратура, работающая на частотах до 3 МГц.
3. Промышленные установки с повышенной влажностью или запылённостью рабочей среды.
4. Узлы, требующие разъёмного соединения кабельных и приборных частей с резьбовой фиксацией.

Условия эксплуатации и ограничения

Изделие рассчитано на работу в электрических цепях с указанными предельными значениями напряжения и частоты. Высокое сопротивление изоляции способствует безопасности при эксплуатации и снижению утечек. При подборе ответных частей следует учитывать, что соединители типа 2РТТ не сочленяются с изделиями других типов, поэтому комплектование необходимо выполнять в пределах одной серии.

Дополнительные сведения о производителе, комплектации, сертификатах, гарантии и стране производства в представленных данных отсутствуют, поэтому в настоящем описании они не приводятся.
