Назначение соединителя

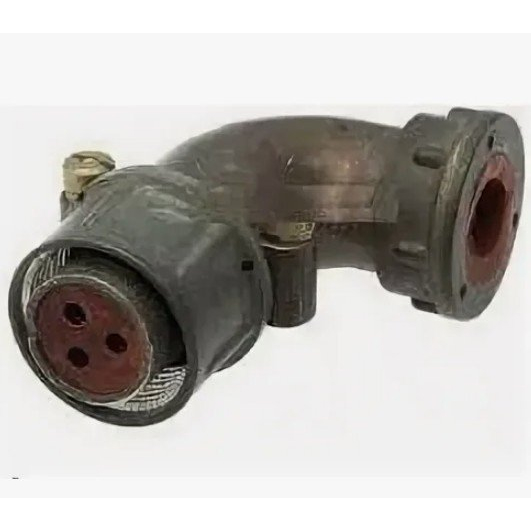

2РТТ20КУЭ3ШВ «5» — цилиндрический низкочастотный электрический соединитель всеклиматического исполнения из серии 2РТТ. Он предназначен для надёжного соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 700–850 В.

Соединитель применяется в различных электроустановках, где требуется механическое соединение и разъединение цепей, пылебрызгозащита и устойчивость к внешним воздействиям. Изделие рассчитано на объёмный монтаж с резьбовой фиксацией и подходит для кабельного или блочного применения.

Ключевые характеристики

Параметры соединителя подтверждаются совокупностью климатических, механических и электрических показателей, приведённых ниже.

• Климатические параметры: рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия, выдерживает смену температур до плюс 180 градусов Цельсия и пониженное давление до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.
• Механическая стойкость: вибрация в диапазоне от 1 до 1000 Герц с ускорением до 100 метров на секунду в квадрате, удары до 10000 метров на секунду в квадрате, линейные нагрузки до 2000 метров на секунду в квадрате.
• Наработка: не менее 1000 часов при 500 сочленениях.
• Электрические свойства: сопротивление изоляции не менее 1000 Мегаом, максимальное напряжение 700 Вольт амплитудного значения.

Расшифровка обозначения

Маркировка изделия несёт информацию о конструкции и исполнении соединителя.

• Серия 2РТТ — базовая серия цилиндрических соединителей.
• Условный диаметр корпуса — 20 миллиметров.
• К — кабельный корпус.
• УЭ — вид патрубка, угловой эллиптический.
• 3 — число контактов.
• ШВ — экранированный вариант всеклиматический.

Применение и исполнение

Соединитель востребован в электроустановках, работающих в сложных условиях эксплуатации, где важны пылебрызгозащита и стойкость к внешним воздействиям. Всеклиматическое исполнение позволяет использовать изделие при значительных перепадах температуры и пониженном давлении.

Резьбовая фиксация обеспечивает надёжное механическое соединение, а экранированный вариант исполнения снижает влияние помех. Кабельный корпус с угловым эллиптическим патрубком удобен при объёмном монтаже и прокладке кабельных линий.

Приёмка «5» подтверждает соответствие изделия установленным требованиям по данному виду приёмки. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантии не приводятся.
