Назначение соединителя

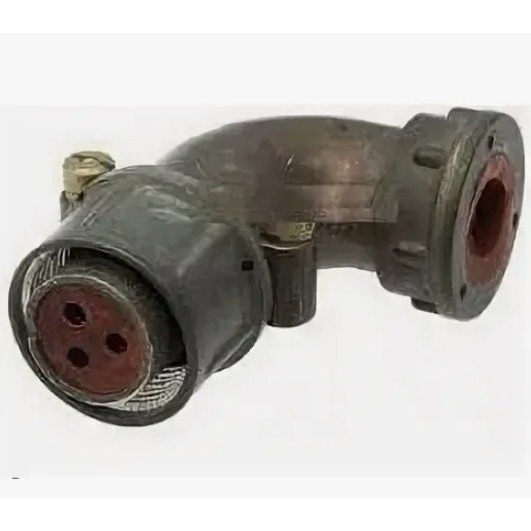

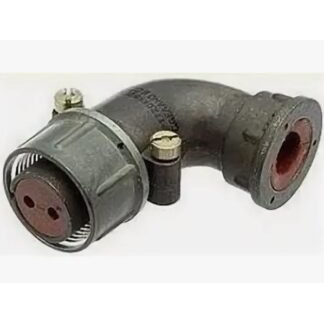

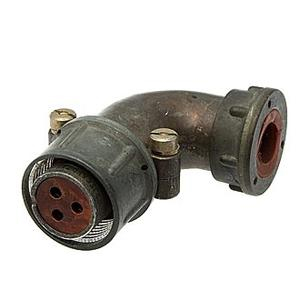

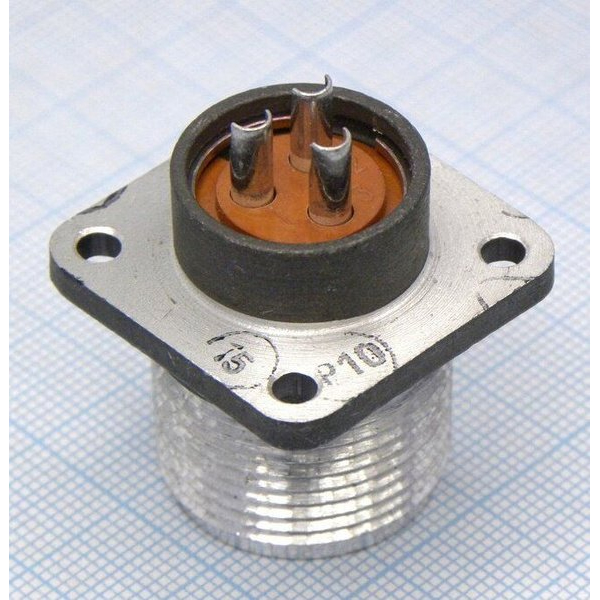

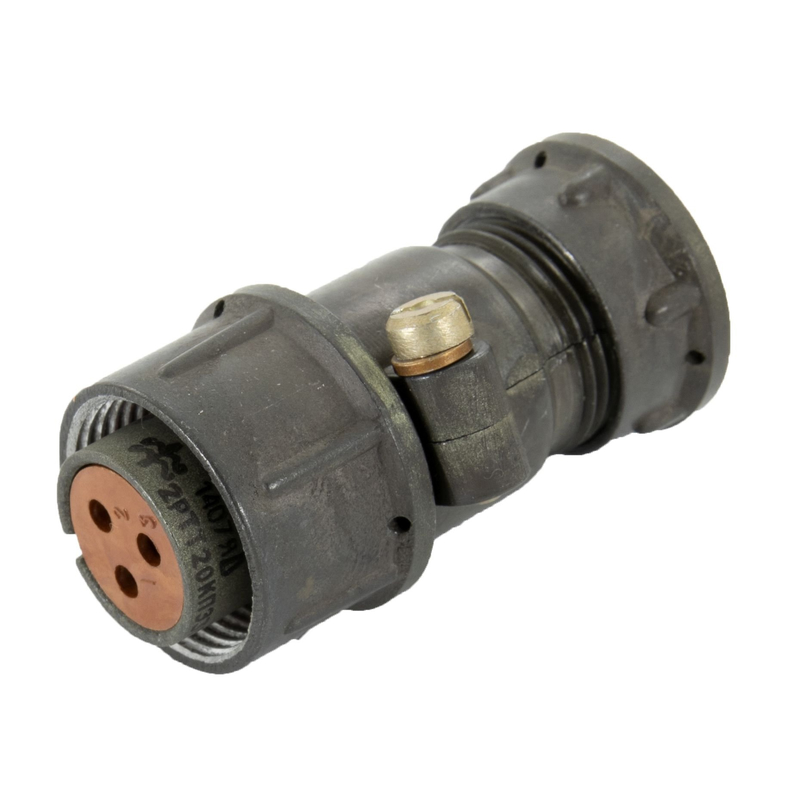

2РТТ20КУЭ3Ш5В от производителя «Каскад» с приёмкой «ОТК» — это низкочастотный цилиндрический электрический соединитель вилочного типа. Изделие оснащено кабельным корпусом, угловым патрубком и гайкой, предназначенной для экранированного кабеля. Основное назначение — надёжное соединение и разъединение электрических цепей, включая провода, кабели, отдельные узлы и блоки, в составе электро-, радио- и контрольно-измерительной аппаратуры.

Соединитель применяется там, где требуется стабильная коммутация цепей постоянного и переменного тока с частотой до 3 МГц. Угловой патрубок и гайка для экранированного кабеля делают модель удобной для монтажа в стеснённых условиях приборных корпусов, где важны как компактность, так и защита от помех.

Технические характеристики

Изделие рассчитано на максимальное рабочее напряжение до 850 В (амплитудное значение) и рабочий ток на контакт до 25 А. Рабочая частота — до 3 МГц. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм (по некоторым данным — 1000 МОм).

Сочленение выполнено резьбовым, с одношпоночной поляризацией, что исключает неправильное подключение. Монтаж внутренний объёмный, пайкой. Такое исполнение обеспечивает надёжный электрический контакт и механическую прочность соединения при эксплуатации в жёстких условиях.

Условия эксплуатации

Модель имеет всеклиматическое исполнение, обозначенное индексом «В». Диапазон рабочих температур — от −60 до +100 °C. Соединитель выдерживает синусоидальную вибрацию, ускорения до 1500 м/с² (150 g), повышенную влажность до 98% при температуре +40 °C и пониженное давление до 1,3·10⁻⁴ Па. Корпус пылебрызгозащищённый.

Благодаря этим свойствам изделие подходит для работы во внутренних цепях приборов, подверженных вибрациям, а также в агрессивных условиях эксплуатации.

Показатели надёжности

• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — не менее 500.
• Срок сохраняемости — 15 лет.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Применение и подтверждённые особенности

Соединитель востребован в производстве электронной и радиотехнической аппаратуры, контрольно-измерительных приборов и узлов, где необходима коммутация экранированных кабелей. Резьбовое сочленение с поляризацией упрощает сборку и предотвращает ошибки монтажа, а пайка обеспечивает стабильное переходное сопротивление контактов.

Изготовитель — НПО «Каскад». Изделие проходит приёмку отдела технического контроля, что подтверждено отметкой «ОТК». Выпуск соответствует ТУ 6313-022-61929916-2015 или аналогичным техническим условиям. На продукцию оформлен сертификат ЕАЭС. Год выпуска — 2024. Артикул — 5557, категория — 2РТТ20.

Комплектация и монтаж

Конструкция включает кабельный корпус, угловой патрубок и гайку для экранированного кабеля. Монтаж выполняется внутренним объёмным способом пайкой. Соединитель вилочного типа сочленяется с ответной частью резьбовым способом, обеспечивая механическую фиксацию и электрический контакт в цепях с рабочим током до 25 А на контакт.

Перед установкой следует убедиться в соответствии типа кабеля и ответного соединителя, а также в отсутствии повреждений изоляции и контактных элементов. Соблюдение поляризации при сочленении гарантирует правильное подключение цепей.
