Назначение соединителя 2РТТ20КУЭ3Ш5В

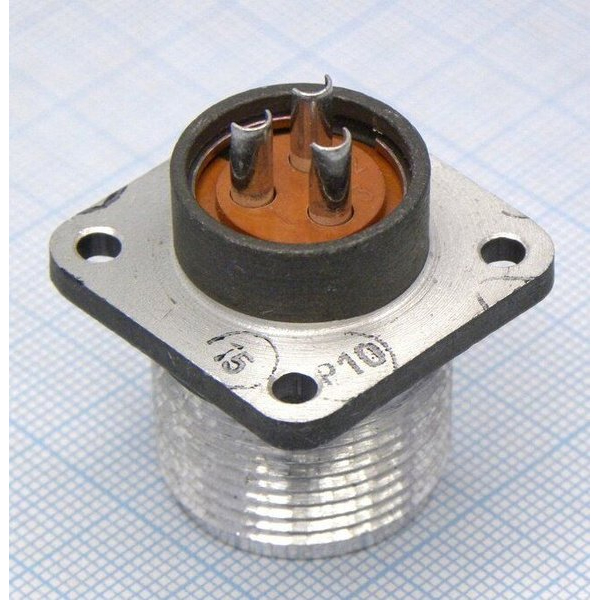

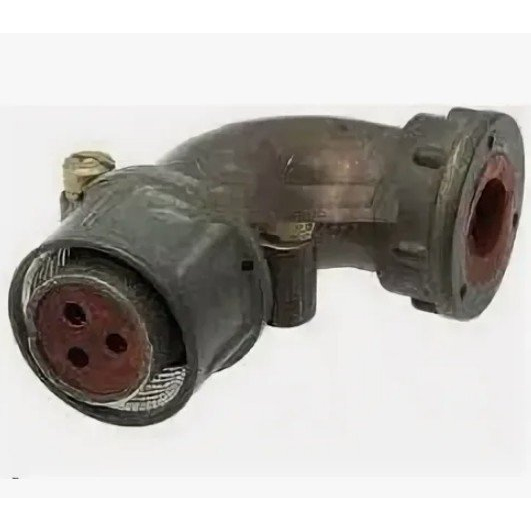

Соединитель 2РТТ20КУЭ3Ш5В производства Элекон категории качества «ОТК» представляет собой низкочастотный цилиндрический соединитель объемного монтажа с резьбовой фиксацией. Изделие выполнено в виде кабельной вилки с угловым патрубком и гайкой, предназначенной для монтажа экранированным кабелем. Такой конструктив обеспечивает надежное механическое удержание ответной части и экранирование линии связи.

Основное назначение — соединение и разъединение электрических цепей в электро- и радиоаппаратуре специального и общего назначения. Соединитель применяется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Подтвержденные технические особенности

Ниже приведены характеристики, заявленные для данной модели и серии 2РТТ в целом.

• Условный размер корпуса — 20 мм, что определяет габариты и присоединительные размеры вилки.
• Климатическое исполнение — всеклиматическое [В], диапазон рабочих температур от минус 60 до плюс 100 °C.
• Сопротивление изоляции — не менее 5000 МОм.
• Минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.
• Стойкость к синусоидальной вибрации — до 1500 м/с² (150 g).
• Количество сочленений-расчленений — 500.
• Категория качества — «ОТК», год выпуска — 2024.
• Артикул — 5556, категория — 2РТТ20.

Совместимость и условия применения

Соединители серии 2РТТ взаимосочленяемы с соединителями ШР (по ГЕ0.364.107ТУ) и 2РТ-А (по ГЕ0.364.118ТУ). Это позволяет использовать их при построении и модернизации кабельных сборок, где уже применяются указанные типы соединителей.

Модель подходит для внутреннего монтажа пайкой. Резьбовая фиксация и угловой патрубок с гайкой упрощают прокладку экранированного кабеля внутри блоков и стоек, снижая нагрузку на зону пайки.

Приемка и нормативная база

Изделия серии выпускаются по техническим условиям: приёмка «1» — АШДК.434410.060ТУ; приёмка «5» или «7» — ГЕ0.364.120ТУ. Для данной позиции заявлена приёмка «ОТК», что подтверждает прохождение заводского контроля качества.

Область применения

1. Электро- и радиоаппаратура специального назначения.
2. Аппаратура общего назначения с повышенными требованиями к вибростойкости.
3. Кабельные линии с экранированным кабелем, монтируемые пайкой.
4. Цепи постоянного и переменного тока частотой до 3 МГц.

Благодаря всеклиматическому исполнению и широкому температурному диапазону соединитель применим в составе оборудования, работающего в сложных условиях эксплуатации.
