Назначение и область применения

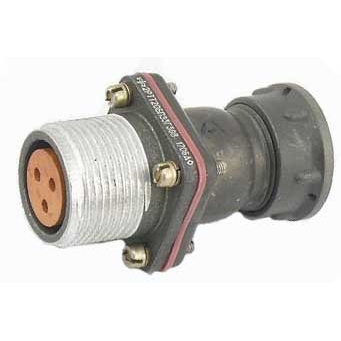

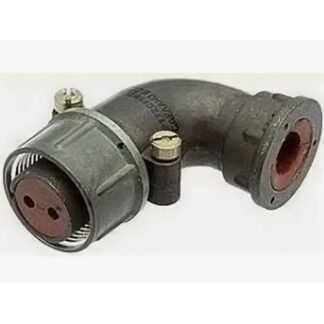

2РТТ20КУЭ3Ш38В «Каскад» представляет собой цилиндрический низкочастотный разъем (вилку) кабельного типа с прямым патрубком и гайкой, рассчитанный на подключение экранированного кабеля. Соединитель относится к серии 2РТТ, которая широко применяется в электронной, радио- и контрольно-измерительной аппаратуре.

Основное назначение изделия — надежное соединение и разъединение электрических цепей: проводов, кабелей, отдельных узлов и блоков. Разъем востребован как в стационарных, так и в подвижных электронных устройствах, где требуется стабильная работа внутренних цепей в условиях вибраций, повышенной влажности и широкого температурного диапазона.

Наиболее часто соединитель применяется в радиоэлектронной и контрольно-измерительной аппаратуре, а также в других устройствах, где необходима коммутация сигнальных и питающих цепей с сохранением экранирования кабеля.

Электрические параметры и условия эксплуатации

Разъем рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такие параметры позволяют использовать изделие в типовых низкочастотных цепях электронной аппаратуры.

Исполнение всеклиматическое, что обозначено буквой «В» в маркировке. Конструкция обладает пылебрызгозащитой, благодаря чему соединитель может эксплуатироваться в жестких условиях, включая повышенную запыленность и воздействие капель влаги.

Соединение выполняется посредством резьбовой фиксации с одношпоночной поляризацией корпусов. Такое решение исключает ошибочное сочленение разъемов и одновременно повышает виброустойчивость соединения.

Конструктивные особенности

• Тип изделия — вилочный кабельный соединитель с кабельным корпусом и гайкой для подключения к экранированному кабелю.
• Типоразмер корпуса — 20 (условный размер 20 мм), что соответствует типовой серии 2РТТ для данного габарита.
• Монтаж контактов выполняется объемной пайкой (внутренний объемный монтаж), что обеспечивает надежный электрический контакт и механическую прочность.
• Конструкция предусматривает прямой патрубок и гайку, облегчающие заделку экранированного кабеля.

Приемка, документация и производство

Изделие выпускается под обозначением категории качества «ОТК» и соответствует техническим условиям ГЕ0.364.120 или АШДК.434410.060ТУ. Приемка товара подтверждена отметкой «ОТК», год выпуска — 2024.

Разъем изготавливается на заводе «Каскад» и поставляется в заводской упаковке, как правило, с сопроводительной документацией и паспортом на серию 2РТТ. Артикул товара — 5554, категория — 2РТТ20.

Порядок применения и монтажа

1. Подготовить экранированный кабель: снять наружную оболочку на требуемую длину, разделить и зачистить экран и токопроводящие жилы.
2. Продеть кабель через гайку и патрубок кабельного корпуса.
3. Выполнить объемную пайку контактов, соблюдая полярность и схему подключения цепей.
4. Соединить вилку с ответной частью, совместив шпонку поляризации, и зафиксировать резьбовым соединением до надежного контакта корпусов.
5. Проверить механическую прочность заделки кабеля и надежность фиксации разъема перед вводом аппаратуры в эксплуатацию.

Благодаря всеклиматическому исполнению и пылебрызгозащите соединитель подходит для применения в жестких условиях эксплуатации, в том числе во внутренних цепях приборов, работающих при вибрациях и изменении температуры.
