Назначение соединителя 2РТТ20КУЭ3Ш38В

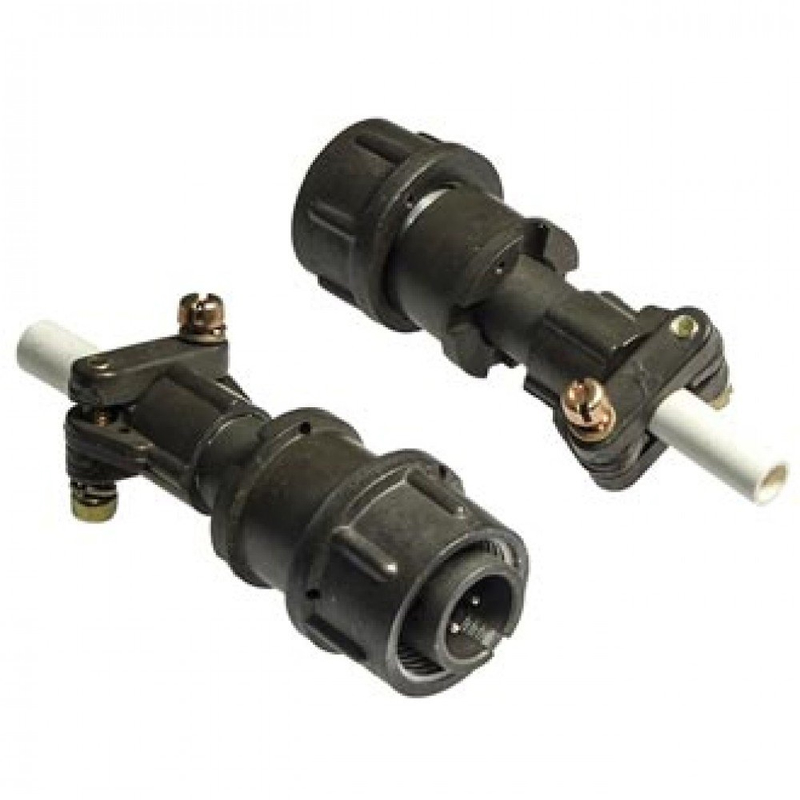

Соединитель 2РТТ20КУЭ3Ш38В производства завода «Элекон» с приёмкой «ОТК» представляет собой цилиндрический низкочастотный соединитель вилочного типа. Его основное назначение — надёжное соединение и разъединение электрических цепей, включая отдельные провода, кабели, а также узлы и блоки электро-, радио- и контрольно-измерительной аппаратуры.

Изделие применяется там, где требуется стабильная коммутация при воздействии вибраций, повышенной влажности и широкого диапазона температур. Конструкция с кабельным корпусом, прямым патрубком и гайкой для экранированного кабеля позволяет использовать соединитель в составе экранированных кабельных сборок.

Артикул изделия — 5553, категория — 2РТТ20. Производитель — завод «Элекон» (выпускается заводом «Каскад» с приёмкой ОТК). Год выпуска — 2024.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Все значения приведены в соответствии с описанием производителя и техническими условиями.

• Тип: цилиндрический низкочастотный соединитель вилочного типа.
• Исполнение корпуса: кабельный корпус с прямым патрубком и гайкой для экранированного кабеля.
• Сочленение: резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное подключение.
• Монтаж: внутренний объёмный, выполняется пайкой.
• Рабочие цепи: постоянный и переменный ток частотой до 3 МГц.
• Напряжение: до 850 В (амплитудное значение).
• Степень защиты: пылебрызгозащита.
• Климатическое исполнение: всеклиматическое.
• Приёмка: «ОТК».
• Год выпуска: 2024.
• Соответствие: ТУ ГЕ0.364.120 или АШДК.434410.060ТУ.

Условия эксплуатации

Соединитель рассчитан на работу в условиях вибрационных нагрузок, повышенной влажности и в широком диапазоне температур. Всеклиматическое исполнение и пылебрызгозащита делают его пригодным для применения как в закрытых помещениях, так и в более жёстких условиях эксплуатации, оговорённых техническими условиями.

Область применения

Соединитель 2РТТ20КУЭ3Ш38В используется во внутренних цепях различных приборов и устройств. Основные направления применения:

1. Электронная и радиоэлектронная аппаратура — коммутация внутренних цепей и межблочных соединений.
2. Контрольно-измерительные приборы — подключение датчиков, измерительных линий и блоков.
3. Кабельные сборки с экранированным кабелем — благодаря прямому патрубку и гайке для экрана.
4. Узлы и блоки, требующие устойчивости к вибрациям и влажности.

Резьбовое сочленение с одношпоночной поляризацией обеспечивает надёжную фиксацию и правильную ориентацию при подключении. Монтаж пайкой в внутреннем объёме подходит для стационарной аппаратуры, где важна долговременная стабильность контакта.

Комплектация и соответствие

Изделие выпускается с приёмкой «ОТК» и соответствует техническим условиям ТУ ГЕ0.364.120 или АШДК.434410.060ТУ. Год выпуска — 2024. Страна производства — Россия (завод «Элекон», выпуск завода «Каскад»).

Соединитель предназначен для эксплуатации в цепях с напряжением до 850 В амплитудного значения и частотой до 3 МГц. При подборе изделия следует учитывать тип кабеля, необходимость экранирования и способ монтажа — объёмную пайку.
