Назначение соединителя 2РТТ20КУЭ3Ш38В

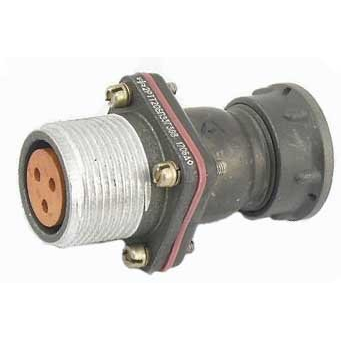

2РТТ20КУЭ3Ш38В — это цилиндрический низкочастотный пылебрызгозащищённый соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется во внутреннем монтаже приборных и кабельных систем, где требуется надёжное электрическое соединение и устойчивость к воздействию агрессивных климатических факторов.

Модель относится к всеклиматическому исполнению, что подтверждается индексом «В» в обозначении. Такое исполнение подразумевает работоспособность соединителя в широком диапазоне условий эксплуатации, включая температуры от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, а также пониженное атмосферное давление. Пылебрызгозащищённая конструкция препятствует проникновению внутрь корпуса пыли и брызг воды, что важно при использовании в полевых и производственных условиях.

Подтверждённые особенности и технические характеристики

Ниже перечислены характеристики, заявленные для данной модели. Значения приведены в том виде, в каком они указаны в описании товара, без округления и домысливания.

• Условный размер корпуса — 20, что соответствует диаметру около 20 миллиметров.
• Количество контактов — 3 штуки, покрытие контактов серебряное, допустимый ток до 35 ампер на контакт.
• Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное соединение ответных частей.
• Монтаж объёмный, выполняется пайкой; предусмотрено исполнение с патрубком или без него, а также возможность подключения экранированного кабеля.
• Ресурс: 500 сочленений-расчленений, наработка 1000 часов, срок хранения 15 лет.
• Устойчивость к вибрации с ускорением до 10000 метров на секунду в квадрате, к ударам с ускорением 1500 метров на секунду в квадрате, к влажности 98 процентов при температуре плюс 40 градусов Цельсия.

Отдельно стоит отметить, что модель выпускалась в 2015 году и имеет отметку качества «5», то есть прошла приёмку отдела технического контроля. Это подтверждает соответствие изделия установленным требованиям на момент выпуска. Сведения о производителе в предоставленных данных отсутствуют, поэтому не указываются.

Конструктивные особенности

Цилиндрический корпус условного размера 20 обеспечивает компактность при сохранении достаточного объёма для размещения трёх силовых контактов. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при больших токах. Резьбовое сочленение с одношпоночной поляризацией даёт механическую прочность и защиту от самоотвинчивания под воздействием вибрации.

Пылебрызгозащищённое исполнение достигается за счёт конструкции корпуса и уплотнений, которые не описаны детально в предоставленных данных, однако само свойство заявлено. Всеклиматическое исполнение с индексом «В» подтверждает пригодность соединителя для эксплуатации в различных климатических зонах.

Применение и условия эксплуатации

Соединитель 2РТТ20КУЭ3Ш38В применяется во внутреннем монтаже приборных и кабельных систем. Его используют там, где необходимо передавать постоянный или переменный ток частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Благодаря устойчивости к климатическим воздействиям изделие подходит для оборудования, работающего на открытом воздухе или в неотапливаемых помещениях, а также в условиях пониженного давления.

Монтаж выполняется объёмным способом, то есть пайкой проводников к контактам соединителя. Возможно использование как с патрубком, так и без него, что позволяет выбирать вариант в зависимости от способа прокладки кабеля. Поддерживается подключение экранированного кабеля, что важно для снижения электромагнитных помех в цепях с частотами до 3 МГц.

Ресурсные показатели — 500 циклов сочленения-расчленения и наработка 1000 часов — определяют области применения, где не требуется частая коммутация. Срок хранения 15 лет позволяет формировать запас изделий без риска потери рабочих свойств в течение длительного времени при соблюдении условий хранения.

Устойчивость к внешним воздействиям

Заявленная виброустойчивость до 10000 метров на секунду в квадрате и удароустойчивость до 1500 метров на секунду в квадрате означают, что соединитель способен работать на подвижных объектах и в условиях интенсивных механических нагрузок. Влагоустойчивость подтверждается работой при влажности 98 процентов и температуре плюс 40 градусов Цельсия, а диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия охватывает большинство климатических зон.

Таким образом, 2РТТ20КУЭ3Ш38В представляет собой надёжный низкочастотный соединитель для ответственных цепей, где важны пылебрызгозащита, механическая прочность и широкий температурный диапазон. При подборе изделия следует учитывать токовую нагрузку до 35 ампер на контакт, амплитудное напряжение до 850 В и частотный предел до 3 МГц.
