Назначение соединителя

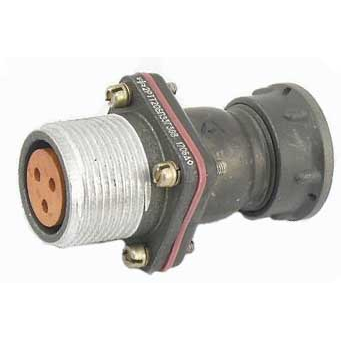

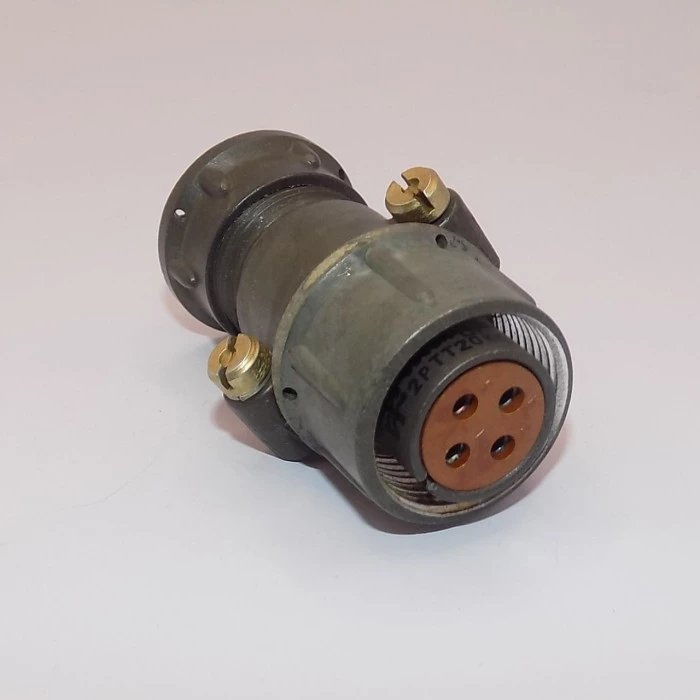

2РТТ20КУЭ3ГВ «5» — цилиндрический электрический соединитель (разъём) серии 2РТТ, предназначенный для надёжного соединения электрических цепей переменного и постоянного тока в радиотехнической и радиоэлектронной аппаратуре. Изделие применяется там, где требуется стойкость к внешним воздействиям и стабильный электрический контакт при эксплуатации в жёстких условиях, включая вибрации, удары и широкий диапазон температур.

Приемка «5» подтверждает соответствие изделия установленным требованиям по данному виду приёмки, что делает его пригодным для ответственных применений, где предъявляются повышенные требования к качеству и надёжности соединения.

Расшифровка обозначения 2РТТ20КУЭ3ГВ

Структура условного обозначения описывает конструктивные и эксплуатационные особенности соединителя:

• 2РТТ — тип соединителя: теплостойкий, низкочастотный;
• 20 — условный размер корпуса;
• К — кабельный корпус;
• У — угловой патрубок;
• Э — гайка патрубка для экранированного кабеля;
• 3 — количество контактов;
• Г — размер контактов, рассчитанных на токи до 25 А;
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 850 В (амплитудное значение) и работу на частоте до 3 МГц. Сопротивление изоляции составляет не менее 1000 МОм, а сопротивление контакта — до 1 мОм. Рабочий ток на контакт достигает 25 А, что вместе с тремя контактами обеспечивает передачу силовых и сигнальных цепей в составе аппаратуры.

Всеклиматическое исполнение и теплостойкое исполнение серии позволяют эксплуатировать изделие в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.

Механические и эксплуатационные свойства

Соединитель устойчив к воздействию механических нагрузок, что важно для бортовой, наземной и другой аппаратуры, работающей в условиях тряски и ударов:

• вибрация — диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате (30 g);
• одиночные удары — до 10000 метров на секунду в квадрате (1000 g);
• многократные удары — до 1500 метров на секунду в квадрате (150 g);
• линейные нагрузки — до 2000 метров на секунду в квадрате (200 g).

Ресурс изделия включает наработку 1000 часов, 500 циклов сочленения и расчленения, а срок хранения составляет 15 лет.

Применение

Благодаря угловому патрубку с гайкой для экранированного кабеля соединитель удобен для монтажа в стеснённых условиях и обеспечивает экранирование линии связи. Кабельное исполнение корпуса и всеклиматическое исполнение позволяют использовать 2РТТ20КУЭ3ГВ «5» в радиоэлектронной и радиотехнической аппаратуре, где необходимы стойкость к температуре, вибрациям, ударам и линейным ускорениям, а также длительное сохранение работоспособности при хранении.
