2РТТ20КУЭ3Г5В: кабельная розетка для защищённых электрических соединений

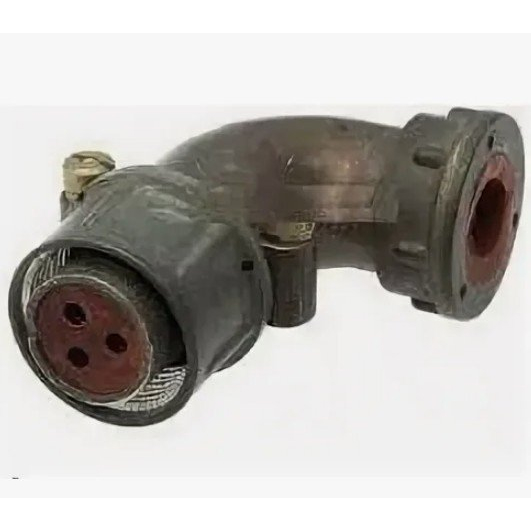

2РТТ20КУЭ3Г5В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для создания надёжного разъёмного соединения в цепях промышленной, радиотехнической и специальной аппаратуры. Исполнение представляет собой кабельную розетку с угловым патрубком и элементами для подключения экранированного кабеля.

Назначение разъёма 2РТТ20КУЭ3Г5В

Разъём применяется там, где важны механическая прочность, защищённость кабельного ввода и стабильность электрического контакта при эксплуатации оборудования. Конструкция с резьбовой фиксацией удерживает сочленённые части разъёма от случайного разъединения при вибрации, ударах или натяжении кабеля.

2РТТ20КУЭ3Г5В может использоваться в составе:

• систем автоматики и управления;

• промышленного электрооборудования;

• измерительных комплексов;

• радиоэлектронной аппаратуры;

• передвижной, транспортной и специальной техники;

• кабельных сборок, требующих экранирования и надёжного присоединения.

Расшифровка маркировки

Обозначение содержит сведения о конструктивном исполнении соединителя:

Таким образом, 2РТТ20КУЭ3Г5В — это трёхконтактная кабельная розетка в корпусе условного размера 20, рассчитанная на монтаж с экранированным кабелем. Угловой патрубок особенно полезен в стеснённых условиях, когда требуется изменить направление выхода кабеля и снизить нагрузку на место его ввода.

Основные характеристики

Для исполнения 2РТТ20КУЭ3Г5В указываются следующие электрические параметры:

• максимальное рабочее напряжение — до 700 В;

• допустимая токовая нагрузка на контакт — до 35 А;

• число контактов — 3;

• тип монтажа — объёмный, с присоединением проводников к контактам;

• фиксация сочленённого положения — резьбовая;

• назначение кабельного ввода — подключение экранированного кабеля.

Серия 2РТТ относится к цилиндрическим соединителям нормальных габаритов, рассчитанным на эксплуатацию в условиях, где требуются стойкость к внешним воздействиям и надёжная фиксация контактной пары. Для серии также заявляются теплостойкое и пылебрызгозащищённое исполнение.

Преимущества конструкции

Ключевое преимущество 2РТТ20КУЭ3Г5В — сочетание электрической нагрузки, компактности и защищённого кабельного подключения. Три контакта позволяют использовать разъём для силовых, управляющих либо комбинированных цепей — при условии, что схема оборудования и тип ответной части соответствуют выбранному исполнению.

Угловой патрубок упрощает прокладку кабеля внутри шкафов, корпусов приборов и ограниченных монтажных зон. Экранированный кабель помогает уменьшить влияние электромагнитных помех, что особенно актуально для измерительных, управляющих и сигнальных линий.

Резьбовая фиксация обеспечивает повторяемое сочленение и снижает риск потери контакта при механических воздействиях. Для соединителей серии 2РТТ справочные данные указывают ресурс не менее 500 циклов сочленения и расчленения.

Что учитывать при применении

При проектировании или ремонте оборудования важно сверить не только общую серию и размер корпуса, но и все элементы маркировки. Ответная часть должна соответствовать исполнению 2РТТ20КУЭ3Г5В по типу контактов, их числу, сочетанию контактов и ключевому положению.

Также рекомендуется проверить:

• соответствие сечения жил допустимому току;

• способ оконцевания проводников;

• совместимость экрана кабеля с конструкцией патрубка;

• допустимый диаметр кабеля для конкретного ввода;

• соответствие напряжения, тока и условий среды параметрам соединителя;

• наличие достаточного пространства для монтажа углового патрубка.

2РТТ20КУЭ3Г5В — практичное решение для трёхпроводных цепей, где требуется кабельная розетка с угловым выводом, экранированием и устойчивой резьбовой фиксацией.
