Назначение изделия

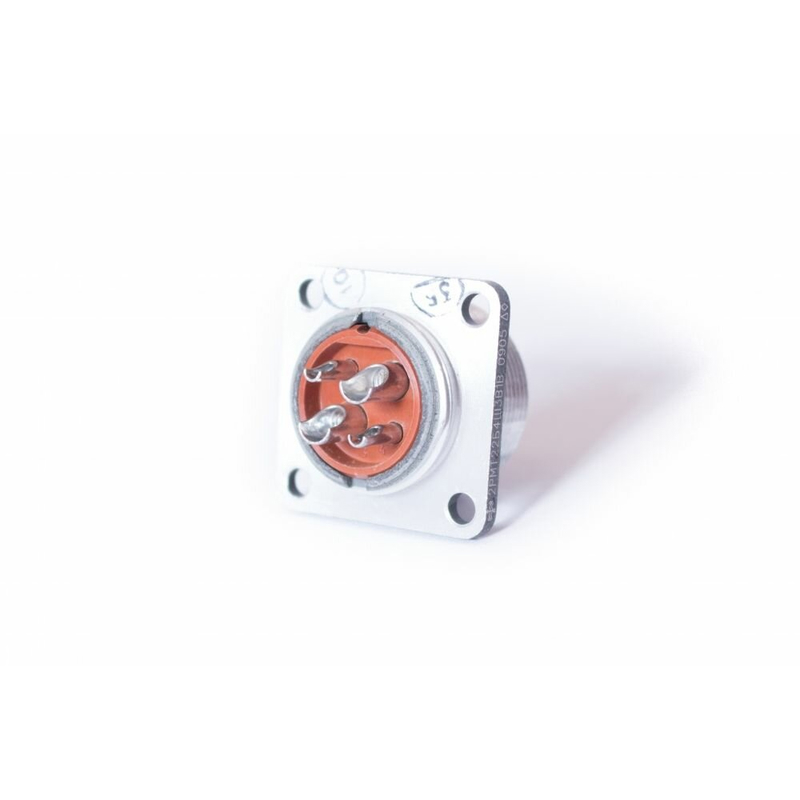

2РТТ20КУЭ2Ш4В — это кабельная вилка цилиндрического низкочастотного разъёма теплостойкого типа, пылебрызгозащищённого исполнения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Вилка применяется во электро-, радио- и контрольно-измерительных приборах для внутреннего монтажа, обеспечивая соединение цепей с токовой нагрузкой до 200 А на контакт при напряжении до 850 В (амплитудное значение).

Расшифровка условного обозначения

Маркировка 2РТТ20КУЭ2Ш4В построена по стандартной схеме обозначения соединителей и содержит полную информацию о конструкции и области применения изделия.

• 2РТТ — тип разъёма: теплостойкий, пылебрызгозащищённый, цилиндрический нормальных габаритов.
• 20 — условный размер корпуса.
• КУЭ — кабельная вилка с эластичным уплотнением.
• 2 — количество контактов: 2 штуки диаметром 2,5 мм.
• Ш — вилка.
• 4 — условное обозначение сочетания контактов.
• В — всеклиматическое исполнение.

Подтверждённые технические особенности

Вилка входит в комплект соединителей, которые состоят из вилки и розетки и пригодны для жёстких условий эксплуатации. Соединители данного типа выдерживают рабочую температуру от минус 60 до плюс 100 градусов Цельсия, синусоидальную вибрацию до 5000 Гц с ускорением 300 м/с², механические удары, а также до 500 циклов сочленения-расчленения.

Ключевые электрические параметры изделия:

• Максимальный рабочий ток на контакт: от 20 до 200 А; для контакта диаметром 2,5 мм — до 25 А.
• Сопротивление контакта: не более 1,0 мОм.
• Максимальное напряжение: 850 В (амплитудное значение).
• Рабочая частота цепей: до 3 МГц.
• Количество контактов: 2 штуки диаметром 2,5 мм.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.

Область применения

Благодаря теплостойкому и пылебрызгозащищённому исполнению, а также всеклиматическому варианту изготовления, вилка 2РТТ20КУЭ2Ш4В подходит для эксплуатации в составе электро-, радио- и контрольно-измерительных приборов. Основное назначение — внутренний монтаж, где требуется надёжное соединение цепей с высокой токовой нагрузкой и стабильное переходное сопротивление контакта. Изделие применяется в составе соединителей, работающих в условиях вибрации, механических ударов и широкого диапазона температур, что делает его пригодным для жёстких условий эксплуатации.

Комплектность и совместимость

Вилка 2РТТ20КУЭ2Ш4В является частью комплекта соединителей, состоящих из вилки и розетки. Для образования полноценного соединения изделие используется совместно с ответной розеткой соответствующего типа и типоразмера корпуса. Данные о производителе, стране производства, сертификатах и гарантийных обязательствах в предоставленной информации отсутствуют.

Эксплуатационные ограничения

При применении изделия необходимо учитывать предельные значения параметров: максимальное напряжение 850 В является амплитудным значением, а максимальный рабочий ток на контакт зависит от диаметра контакта. Для контактов диаметром 2,5 мм, установленных в данной вилке, предельный ток составляет до 25 А. Соблюдение указанных ограничений по току, напряжению, частоте и температуре обеспечивает длительную и надёжную работу соединителя в составе приборов и оборудования.
