Назначение соединителя

2РТТ20КУЭ2Г4В — это цилиндрический низкочастотный разъём (розетка) производства НПО «Каскад», предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 кГц (по некоторым данным — до 3 МГц). Изделие применяется для приборных и кабельных соединений в промышленности и работает в паре с вилкой соответствующего типа.

Розетка входит в серию 2РТТ, объединяющую соединители для ответственных электрических соединений, где требуется стабильный контакт, стойкость к внешним воздействиям и длительный срок службы. Приёмка «ОТК» подтверждает, что каждая единица продукции прошла контроль качества предприятия-изготовителя.

Конструкция и технические особенности

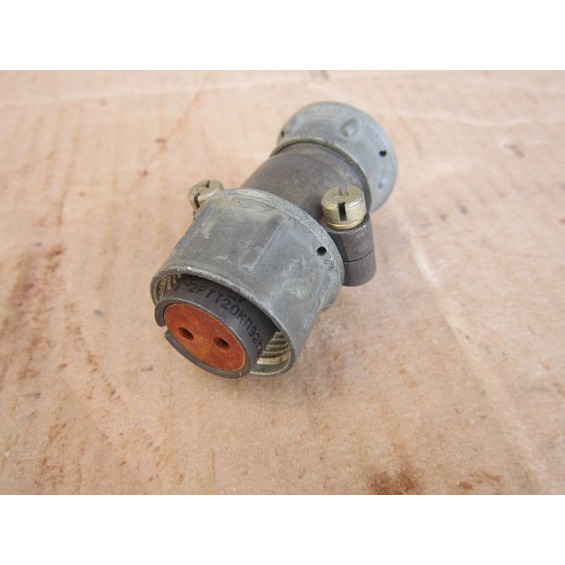

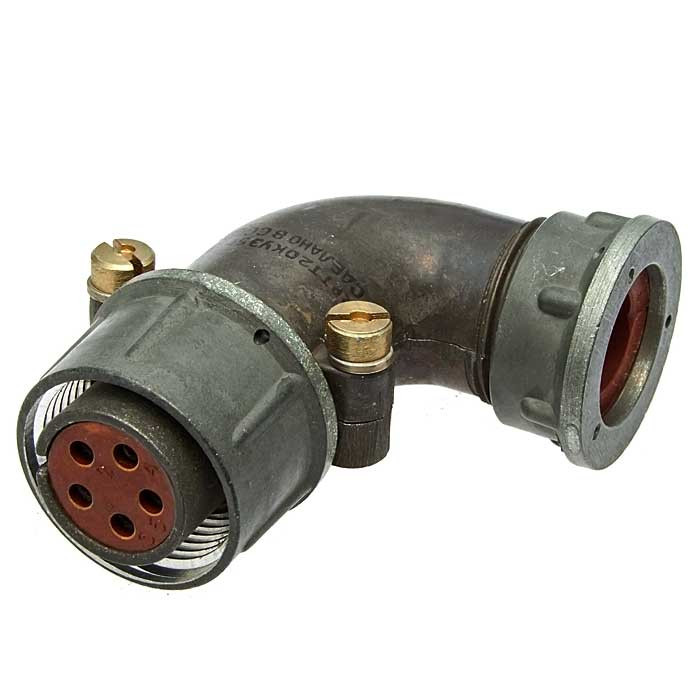

Соединитель выполнен в виде кабельной розетки с угловым патрубком для экранированного кабеля. Условный размер корпуса — 20, число контактов — 2. Контакты паяные, диаметром 4 мм, с серебряным покрытием (исполнение Г4В).

• Максимальное рабочее напряжение постоянного тока — 700 В.
• Сопротивление контактов — не более 0,75 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Резьбовая фиксация соединения.
• Всеклиматическое исполнение (В), теплостойкое, пылебрызгозащищённое.

Резьбовая фиксация обеспечивает механическую прочность соединения и препятствует самопроизвольному расчленению при вибрации и ударах. Угловой патрубок предназначен для монтажа экранированного кабеля, что важно при передаче сигналов в условиях электромагнитных помех.

Условия эксплуатации и надёжность

Изделие работоспособно при температурах от минус 60 до плюс 100 градусов Цельсия. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 10000 Гц с ускорением до 100 метров на секунду в квадрате, одиночные механические удары с ускорением до 10000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Показатели надёжности подтверждаются следующими значениями:

• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — не менее 500.
• Срок сохраняемости — 20 лет.

Применение и подтверждающие документы

Розетка применяется в промышленном оборудовании для приборных и кабельных соединений, в том числе в составе ответственных электрических цепей постоянного и переменного тока. Благодаря всеклиматическому исполнению, теплостойкости и пылебрызгозащите соединитель подходит для эксплуатации в жёстких условиях, включая воздействие вибрации, ударов и перепадов температур.

Изделие соответствует ТУ 6313-022-61929916-2015 и сертификату ЕАЭС, проходит приёмку ОТК. Год выпуска — 2024. Артикул — 50567. Категория — 2РТТ20. Производитель — «Каскад».
