Назначение соединителя

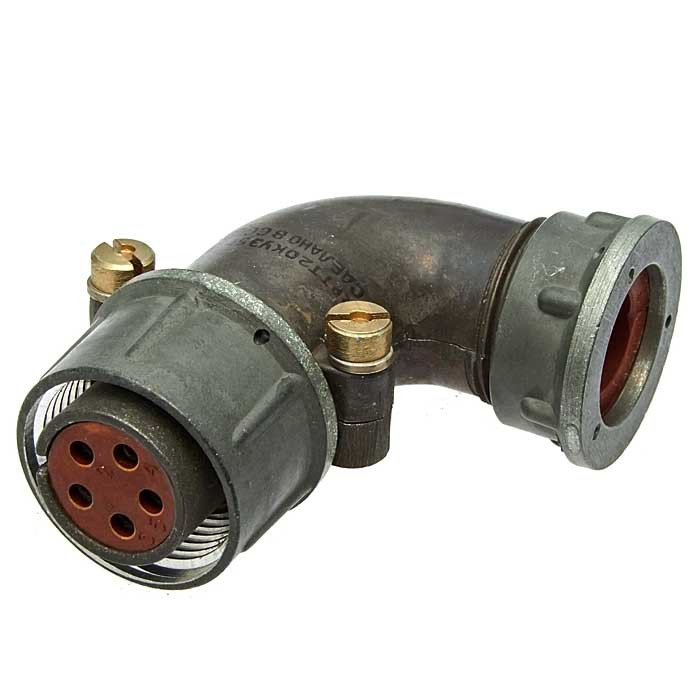

Соединитель 2РТТ20КУЭ2Г4В производства завода «Элекон» относится к серии низкочастотных цилиндрических соединителей и предназначен для работы в электрических цепях постоянного и переменного тока в радиотехнической и приборной аппаратуре. Основное назначение изделия — разъёмное соединение кабельных и приборных линий в аппаратуре общего и военного назначения.

Соединитель применяется там, где требуется надёжный электрический контакт при напряжениях порядка до сотен вольт и частотах до долей мегагерца, в том числе в условиях повышенных механических нагрузок и в широком диапазоне температур. Изделие востребовано в составе радиоэлектронной аппаратуры, измерительных и приборных комплексов, а также в системах, где важна стабильность соединения при эксплуатации в жёстких внешних условиях.

Подтверждённые особенности конструкции

Конструкция соединителя ориентирована на надёжную фиксацию и долговременную работу в составе аппаратуры. Ниже перечислены основные особенности, заявленные для данной серии.

• Тип: цилиндрический низкочастотный соединитель с резьбовой фиксацией.
• Корпус: из алюминиевого сплава, что обеспечивает лёгкость изделия и устойчивость к коррозии.
• Монтажная часть: кабельное исполнение с угловым патрубком и гайкой для монтажа неэкранированным кабелем.
• Контакты: золочёные или серебряные в зависимости от модификации серии 2РТТ, что обеспечивает низкое сопротивление контакта и стабильность соединения.
• Приёмка: «ОТК» — стандартная приёмка отделом технического контроля завода-изготовителя.
• Год выпуска: 2024.

Обозначение «ОТК» указывает на вид приёмки изделия по системе контроля качества завода-изготовителя. Это стандартная приёмка отделом технического контроля, а не специализированная (например, «ВП», «ОСМ» и подобные). Такие изделия соответствуют действующим техническим условиям и имеют полный пакет контрольных документов, что подтверждает их соответствие требованиям для включения в радиоэлектронную аппаратуру.

Условия эксплуатации и ресурс

Соединители серии 2РТТ рассчитаны на работу в широком диапазоне внешних воздействий. По данным для данной серии изделия сохраняют работоспособность при следующих условиях:

1. Температурный диапазон — примерно от минус 60 до плюс 100 градусов Цельсия.
2. Повышенная влажность — до около 98 процентов при температуре плюс 40 градусов Цельсия.
3. Вибрационные нагрузки — с ускорением до сотен метров на секунду в квадрате.

Минимальный ресурс составляет около 1000 часов наработки и несколько сотен циклов сочленения-расчленения. Срок сохраняемости — до 10–15 лет в условиях хранения. Такие параметры делают соединитель пригодным для аппаратуры, эксплуатируемой в неблагоприятных климатических и механических условиях.

Применение и комплектация

Соединитель 2РТТ20КУЭ2Г4В применяется для монтажа неэкранированным кабелем в составе приборных и кабельных линий. Резьбовая фиксация обеспечивает устойчивость соединения к вибрациям и механическим воздействиям, а материалы контактов — стабильность электрических параметров на протяжении всего срока службы.

Изделие поставляется в соответствии с техническими условиями завода-изготовителя и сопровождается контрольными документами, подтверждающими приёмку по системе ОТК. Артикул товара — 50566, категория — 2РТТ20, производитель — Элекон, год выпуска — 2024.
