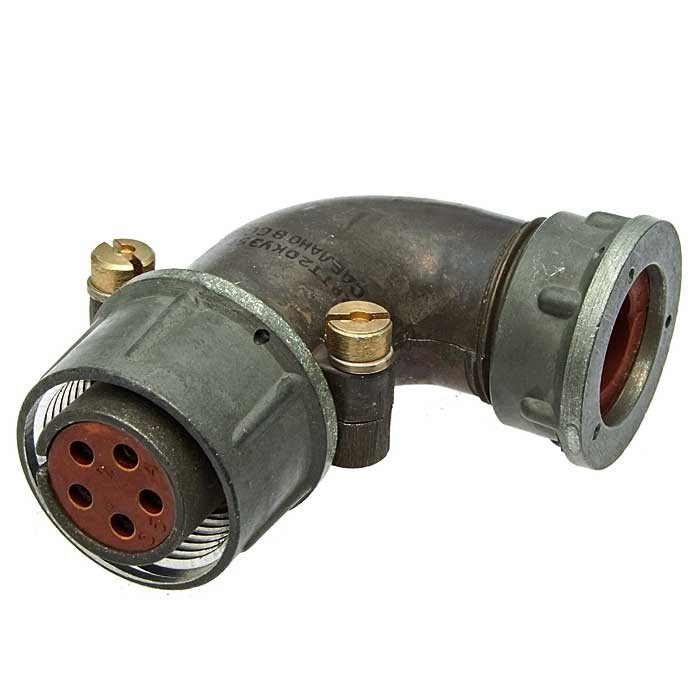

Назначение соединителя 2РТТ20КУЭ2Г4В

2РТТ20КУЭ2Г4В — это пылебрызгозащищённый цилиндрический низкочастотный соединитель, предназначенный для электрического соединения цепей постоянного и переменного тока в составе промышленного, измерительного, транспортного и специального оборудования. Модель относится к серии 2РТТ и выпускается во всеклиматическом исполнении: маркировка «5» соответствует 2015 году выпуска по системе контроля качества. Артикул изделия — 5542, категория — 2РТТ20.

По типу и способу монтажа изделие представляет собой кабельную розетку с уплотнением (исполнение КУЭ). Она рассчитана на внутренний объёмный монтаж экранированным кабелем и оснащается прямым патрубком с гайкой, обеспечивающим механическое закрепление кабеля и герметизацию ввода. Поляризация корпусов выполнена по одношпоночной схеме, а фиксация сочленения — резьбовая, что исключает самопроизвольное разъединение под воздействием вибрации.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в цепях низкой частоты и силовых линиях.

• Условный размер корпуса — 20.
• Количество контактов — 2.
• Тип контактов розетки — гнездовые.
• Максимальное напряжение — 850 В (амплитудное значение).
• Рабочая частота — до 3 МГц для цепей постоянного и переменного тока.
• Номинальный ток на контакт — до 35 А для контактов соответствующего размера в корпусе 20 с двумя контактами.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм при нормальных климатических условиях.
• Покрытие контактов — серебро.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений — 500 циклов.
• Степень защиты — IP65 (пыленепроницаемость и защита от струй воды со всех направлений).

Материалы и конструкция

Корпус изготовлен из алюминиевого сплава, часто с анодированием для повышения коррозионной стойкости. Контакты выполнены из латуни или бронзы с серебряным покрытием, что снижает переходное сопротивление и обеспечивает стабильность сигнала. Изолятор изготовлен из термореактивной пластмассы, сохраняющей диэлектрические свойства в широком диапазоне температур.

Устойчивость к внешним воздействиям

Соединитель рассчитан на эксплуатацию в тяжёлых условиях. Виброустойчивость подтверждена для синусоидальных вибраций в диапазоне от 1 до 2000 Гц с ускорением до 200 метров на секунду в квадрате (20g). Ударопрочность обеспечивается при одиночных ударах с пиковым ускорением до 500 метров на секунду в квадрате (50g) и при многократных ударах с ускорением до 150 метров на секунду в квадрате (15g). Степень защиты IP65 допускает работу в среде с высокой запылённостью и воздействием водяных струй.

Области применения

Благодаря сочетанию низкочастотного диапазона, высокого номинального тока и стойкости к климатическим и механическим нагрузкам соединитель применяется в следующих направлениях.

1. Промышленное оборудование и автоматизированные системы управления, требующие надёжного соединения в условиях вибрации и агрессивной среды.
2. Измерительная и контрольно-измерительная аппаратура, где важна стабильность низкочастотных сигналов.
3. Радиоэлектронное оборудование общего и специального назначения, включая бортовую аппаратуру.
4. Транспортные средства — железнодорожный, автомобильный и морской транспорт, для подключения систем питания и управления.
5. Военная техника и авиационное оборудование, где требуются высокая механическая прочность и устойчивость к экстремальным температурам.
6. Энергетическое оборудование и системы распределения питания для низковольтных цепей.
7. Медицинское оборудование, требующее надёжных и безопасных подключений.

Особенности эксплуатации

Резьбовая фиксация и одношпоночная поляризация упрощают монтаж и исключают ошибочное сочленение ответных частей. Исполнение КУЭ с прямым патрубком и гайкой позволяет герметично вводить экранированный кабель, сохраняя целостность экрана и защитных свойств корпуса. Ресурс в 500 сочленений достаточен для узлов, обслуживаемых при регламентных работах. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия делает изделие пригодным как для неотапливаемых объектов, так и для нагревающегося оборудования.
