Назначение и область применения

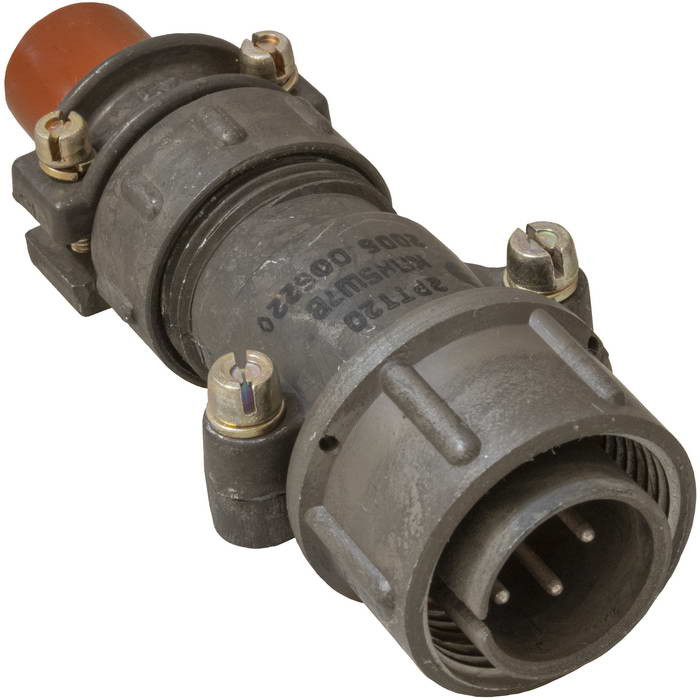

2РТТ20КПНШ7-ОВ Элекон «5» — кабельная вилка из серии цилиндрических соединителей 2РТТ, выпускаемая заводом «Элекон» в Казани. Изделие предназначено для надёжного соединения в электрических цепях переменного тока с частотой до 3 МГц и постоянного тока при напряжении до 850 В. Рабочий ток на контакт составляет от 20 до 200 А.

Соединитель применяется во внутренних системах электрооборудования, включая приборные и кабельные варианты вилок и розеток, в условиях повышенных требований к надёжности и герметичности. Модель подходит для промышленного применения как с экранированным, так и с неэкранированным кабелем, обеспечивая пылебрызгозащиту.

Конструктивные особенности

Соединитель имеет 5 контактов, на что указывает индекс «5» в обозначении. Корпус выполнен металлическим, способ монтажа — пайка. Индекс «КПНШ7-ОВ» в маркировке указывает на прямой патрубок для кабеля, одношпоночную поляризацию, экранирование и всеклиматическое исполнение по ТУ ГЕО.364.120ТУ.

Покрытие контактов — серебро. Внешний диаметр соединителя составляет 20 мм. Монтаж внутренний, объёмный или пайкой. Ресурс по количеству сочленений достигает 500 циклов.

Основные характеристики

• Тип изделия: кабельная вилка серии 2РТТ
• Производитель: завод «Элекон», Казань
• Количество контактов: 5
• Рабочее напряжение: до 850 В
• Рабочий ток на контакт: от 20 до 200 А
• Частота переменного тока: до 3 МГц
• Покрытие контактов: серебро
• Внешний диаметр: 20 мм
• Способ монтажа: пайка, внутренний, объёмный
• Количество сочленений: до 500 циклов
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия
• Исполнение: всеклиматическое по ТУ ГЕО.364.120ТУ
• Приемка: «5»

Условия эксплуатации и маркировка

Изделие рассчитано на эксплуатацию в широком диапазоне температур — от минус 60 до плюс 100 градусов Цельсия. Всеклиматическое исполнение по ТУ ГЕО.364.120ТУ и пылебрызгозащита позволяют использовать соединитель в составе внутренних систем электрооборудования при повышенных требованиях к надёжности и герметичности.

Маркировка «5» обозначает приёмку ОТК завода «Элекон» и подтверждает соответствие изделия установленным требованиям качества. Одношпоночная поляризация обеспечивает правильность сочленения, а экранирование — защиту от помех при передаче сигналов и питания.

Область применения

Вилка 2РТТ20КПНШ7-ОВ применяется в приборных и кабельных соединениях промышленного назначения. Она подходит для цепей как переменного, так и постоянного тока в указанных пределах напряжения и тока. Благодаря металлическому корпусу, серебряному покрытию контактов и всеклиматическому исполнению изделие востребовано в системах, где требуется стабильное электрическое соединение при воздействии неблагоприятных факторов внешней среды.
