Назначение разъёма 2РТТ20КПНШ7

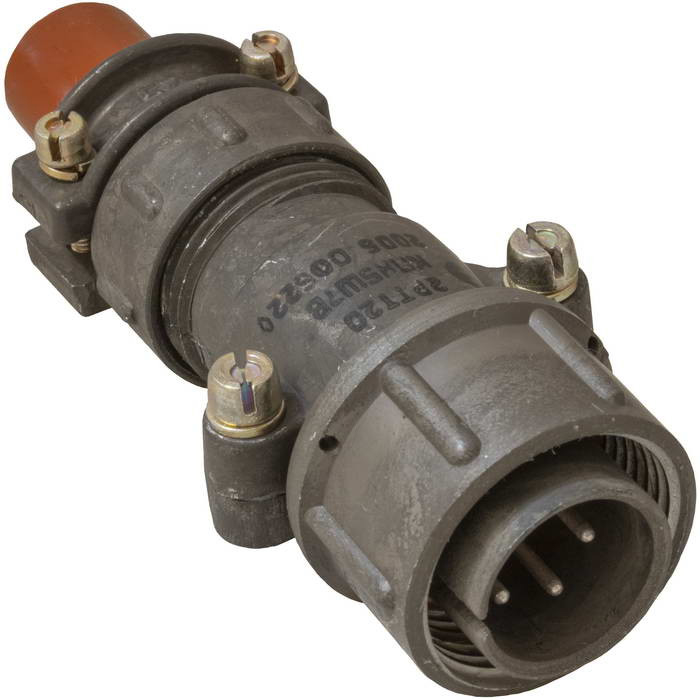

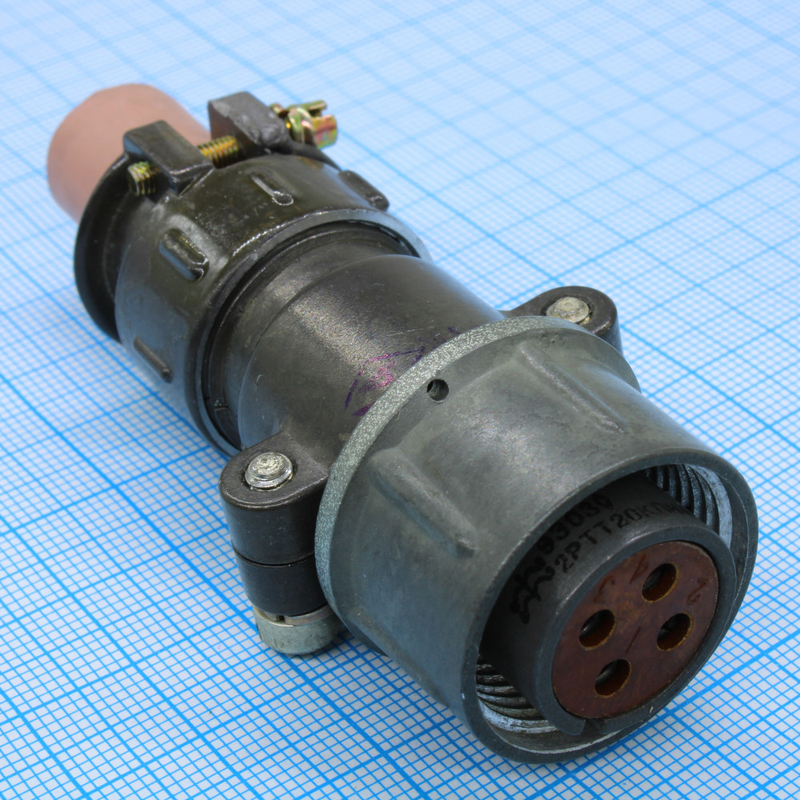

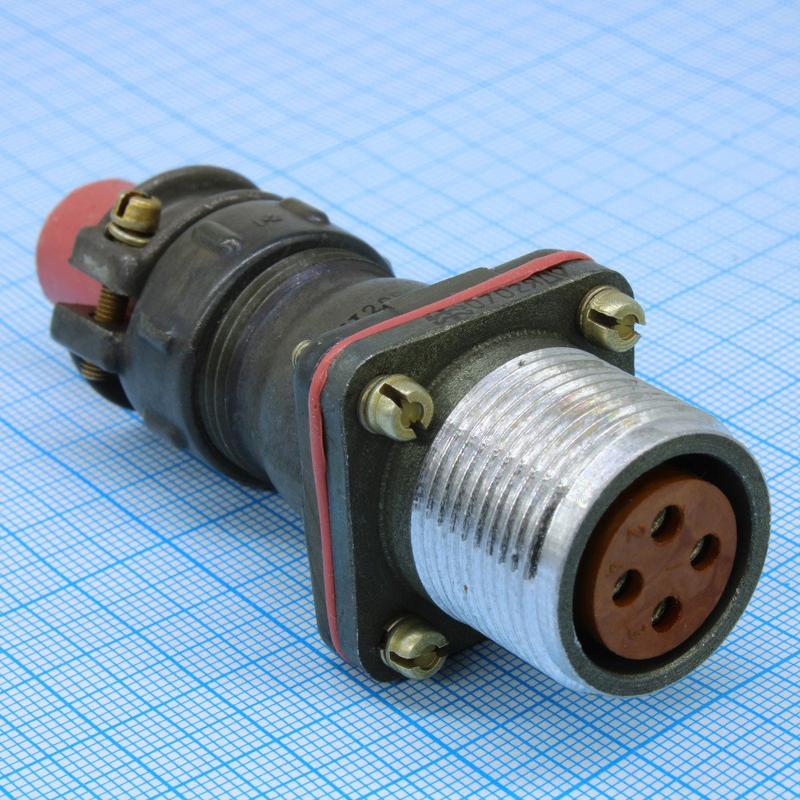

Соединитель 2РТТ20КПНШ7 производства завода «Элекон» (Казань) относится к цилиндрическим электрическим разъёмам серии 2РТТ. Изделие предназначено для коммутации электрических цепей в приборах, а также в стационарных и мобильных установках. Разъём применяется при монтаже как неэкранированным, так и экранированным кабелем, а соединение жил выполняется пайкой в контактных гнёздах.

Полное обозначение изделия — 2РТТ20КПН5Ш7В; в каталогах и заказах часто встречается сокращённая запись 2РТТ20КПНШ7. Конструкция рассчитана на внутренний монтаж и соответствует техническим условиям завода «Элекон», в частности ГЕО.364.120ТУ и АШДК.434410.060ТУ.

Подтверждённые особенности конструкции

Разъём выполнен в металлическом корпусе, обычно из латуни с защитным покрытием, что обеспечивает механическую прочность и частичное экранирование. Контактные поверхности имеют серебряное покрытие, которое снижает переходное сопротивление и поддерживает стабильность контакта при эксплуатации. Корпуса имеют одношпоночную поляризацию, предотвращающую неправильное соединение разъёмов.

• Тип: цилиндрический разъём серии 2РТТ, кабельный или приборный, с пайкой жил.
• Число контактов: 5.
• Диаметр условно-нормальный корпуса: 20 миллиметров, размерный ряд 20.
• Патрубок: прямой; обозначение «Ш» в шифре обычно относится к форме патрубка или направлению вывода.
• Покрытие контактов: серебро.
• Поляризация корпусов: одношпоночная.
• Приемка: «5».

Технические параметры и условия эксплуатации

Для типового исполнения 2РТТ20КПН5, включая варианты 2РТТ20КПН5Г7В и 2РТТ20КПН5Ш7В, заявлены следующие характеристики. Рабочий ток на контакт составляет от 20 до 200 ампер в зависимости от конкретного подтипа 2РТТ20КПН. Максимальное рабочее напряжение достигает 850 вольт переменного тока. Ресурс по числу циклов соединений и разъединений — до 500 циклов.

Диапазон рабочих температур окружающей среды составляет примерно от минус 60 до плюс 100 градусов Цельсия, что позволяет применять разъём в суровых климатических условиях, в том числе во влагозащищённом или всеклиматическом исполнении.

Применение

Разъём 2РТТ20КПНШ7 востребован в приборах и установках, где требуется надёжная коммутация силовых и сигнальных цепей при повышенных требованиях к климатической стойкости. Благодаря металлическому корпусу и серебряному покрытию контактов он подходит для ответственных соединений, работающих при значительных токах и напряжениях. Пайка жил обеспечивает стабильный электрический контакт, а одношпоночная поляризация исключает ошибку при сочленении.

Для точного подбора исполнения необходимо учитывать, требуется ли вилка или розетка (варианты Ш7В или Г7В), поскольку от этого зависят конструкция патрубка и способ установки.
