2РТТ20КПНШ40В «5» Элекон

Цена:

2350 ₽

Производитель: Элекон

Технические характеристики

2РТТ20КПНШ40В Элекон «5» — это цилиндрический низкочастотный электрический разъём (вилка кабельная) производства АО «Завод Элекон», соответствующий виду приемки «5» (высшая категория контроля). Он предназначен для надёжного соединения в промышленных системах, включая условия повышенной вибрации и экстремальных температур.

Серия: 2РТТ, условный диаметр корпуса — 20 мм.
Конструкция: кабельный корпус (К), прямой патрубок (П), гайка для неэкранированного кабеля (Н), одношпоночная поляризация (Ш).
Комбинация контактов: 5 контактов (например, Ш40В по стандарту), материал контактов — латунь с серебряным покрытием, монтаж — пайка.
Рабочие параметры: напряжение до 850 В, ток на контакт до 100 А, диапазон температур от -60 до +100°C (или шире до +180°C в некоторых исполнениях), климатическое исполнение В (всеклиматическое).

Разъём устойчив к вибрации (1-5000 Гц, 30 g), ударам (до 1000 g), влажности до 98% и низкому давлению (от 1,3·10⁻⁴ Па). Ресурс — 500 соединений-расчленений, наработка — не менее 1000 часов. Используется в авиации, промышленности и спецтехнике для блочного соединения с розетками типа 2РТ-А или ШР.

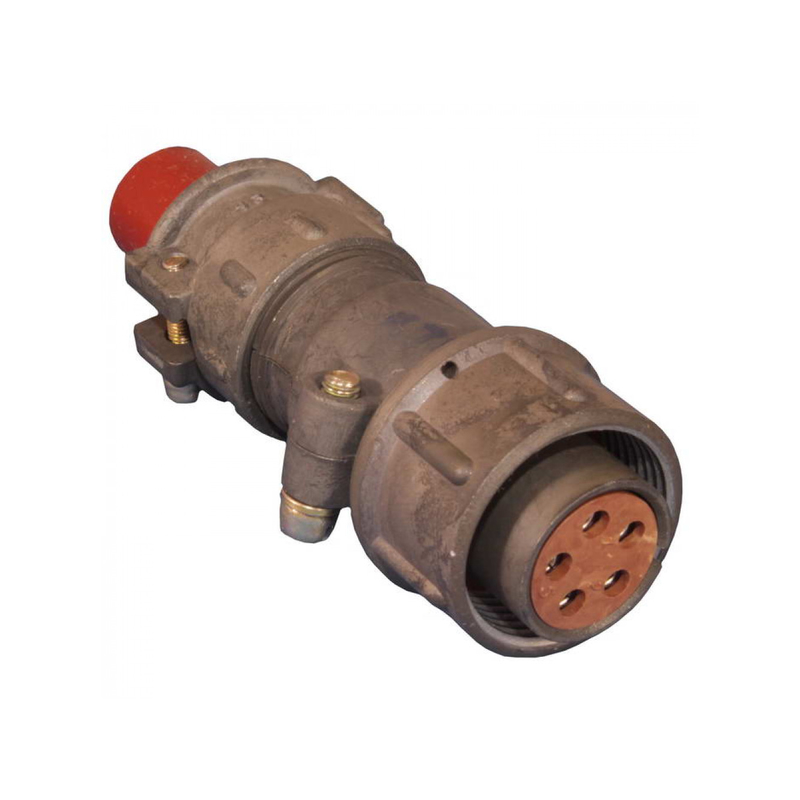

На фото показан аналогичный разъём серии 2РТ с патрубком и уплотнителем, иллюстрирующий типичную конструкцию корпуса из алюминиевого сплава с оксидированием.

Описание

Назначение разъёма 2РТТ20КПНШ40В

2РТТ20КПНШ40В Элекон «5» — это цилиндрический низкочастотный электрический разъём, выполненный в виде кабельной вилки. Изделие производится АО «Завод Элекон» и относится к серии 2РТТ. Разъём предназначен для надёжного электрического соединения в промышленных системах, включая условия повышенной вибрации и воздействия экстремальных температур. Приемка «5» соответствует высшей категории контроля качества, что подтверждает пригодность изделия для ответственных применений.

Конструктивные особенности

Условный диаметр корпуса разъёма составляет 20 миллиметров. Буквенные обозначения в маркировке отражают особенности исполнения корпуса и контактной системы:

К — кабельный корпус, ориентированный на подключение кабеля;
П — прямой патрубок для ввода провода;
Н — гайка для неэкранированного кабеля;
Ш — одношпоночная поляризация, исключающая неверное сочленение;
40В — типовая комбинация контактов по стандарту, включающая 5 контактов.

Контактная группа изготовлена из латуни с серебряным покрытием. Монтаж проводов выполняется пайкой. Корпусные детали традиционно изготавливаются из алюминиевого сплава с оксидированием, что обеспечивает стойкость к коррозии и механическим нагрузкам.

Технические параметры и условия эксплуатации

Разъём рассчитан на рабочее напряжение до 850 В и ток на контакт до 100 А. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, а в отдельных исполнениях расширяется до плюс 180 градусов Цельсия. Климатическое исполнение В означает всеклиматическое применение.

Изделие устойчиво к следующим воздействиям:

вибрация в диапазоне от 1 до 5000 герц при ускорении до 30 g;
удары с ускорением до 1000 g;
влажность до 98 процентов;
низкое атмосферное давление от 1,3 на 10 в минус четвёртой степени паскаля.

Ресурс составляет 500 соединений-расчленений, наработка — не менее 1000 часов.

Применение и совместимость

Разъём применяется в авиации, промышленности и спецтехнике для блочного соединения с розетками типа 2РТ-А или ШР. Высокая стойкость к вибрации, ударам и перепадам температур делает его пригодным для эксплуатации в жёстких условиях, где требуется стабильный электрический контакт. Приемка «5» подтверждает соответствие изделия требованиям, предъявляемым к ответственным узлам и системам.
